EU5+ (2026)

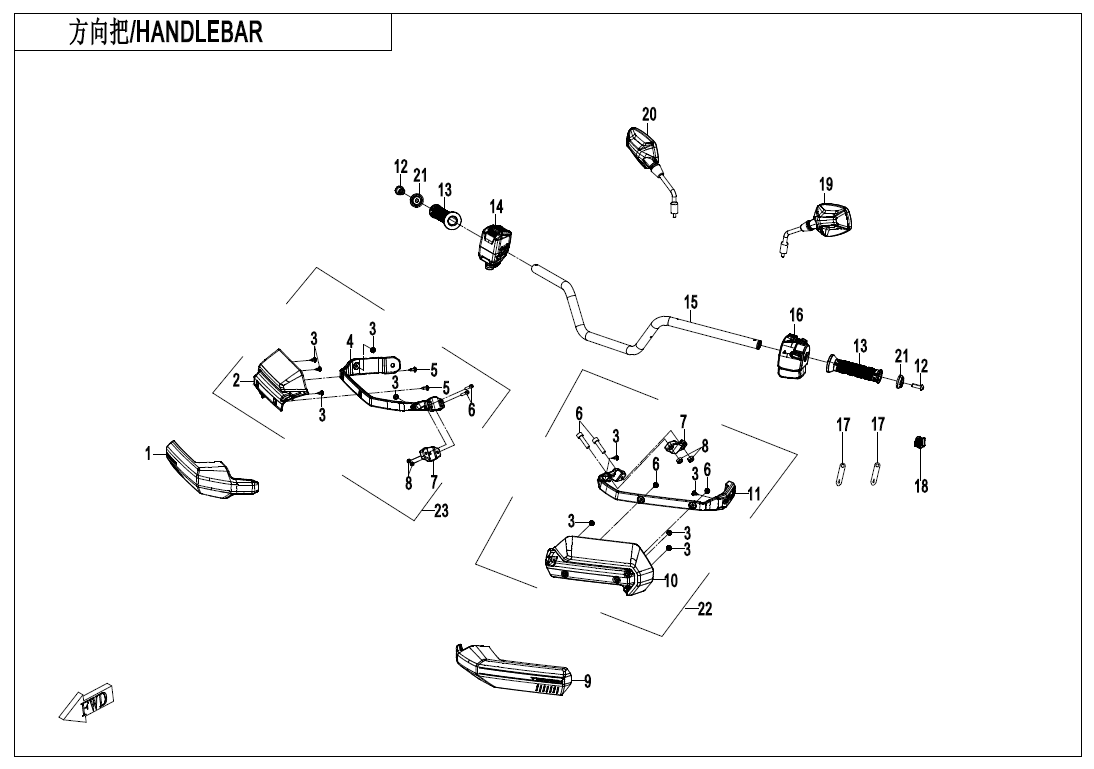

F10‑1-A HANDLEBAR
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2-V1 CVT AIR PIPE@^SIDE COVER (14)
F00‑2-V2 CVT AIR PIPE@^SIDE COVER (16)
F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITH FUEL TANK LOCK@^GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2 HEAT INSULATION PLATE (8)
F03‑V4 FRAME (27)
F04‑1 FRONT PLASTICS (20)
F04‑2 FRONT PLASTICS (28)
F04‑3-A‑V2 MIDDLE PLASTICS (21)
F04‑3-B‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (22)
F04‑4-V2 REAR PLASTICS (31)
F04‑5 BOTTOM PLASTICS (12)
F05‑1 FRONT SUSPENSION (27)
F05‑2-A FRONT SHOCK ABSORBER(STANGARD,WITHOUT ABS) (8)
F05‑2-C FRONT SHOCK ABSORBER(PREMIUM,WITHOUT ABS) (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(STANGARD,WITHOUT ABS) (7)
F06‑2-C REAR SHOCK ABSORBER(PREMIUM,WITHOUT ABS) (14)
F07‑A FRONT WHEEL (13)
F07‑B FRONT WHEEL(WITH LOCK RING) (15)
F08 BRAKE SYSTEM‑RH (46)
F10‑1-A HANDLEBAR (25)
F10‑1-B HANDLEBAR(HEATED) (25)
F10‑2 STEERING SYSTEM(EPS) (28)
F11‑A REAR WHEEL (13)
F11‑B REAR WHEE(WITH LOCK RING) (15)
F12 FUEL TANK (18)
F13 SEAT (30)
F14 RACK (18)
F15‑1 ELECTRIC SYSTEM (55)
F15‑2 TOWING WINCH (17)
F16 LIGHTS (13)
F17 DASHBOARD(8 INCH) (4)
F18 COOLING SYSTEM (24)
F19‑1-A DECAL,2026(NEBULA BLACK) (6)
F19‑1-B DECAL,2026(GRANITE RIDGE) (6)
F19‑2 DECAL WARNING(168) (11)
F19‑3-V2 VEHICLE PLATE (2)
F20‑V2 TOOLS (3)
F23 BUMPER (11)
F27‑A FRONT CV SHAFT (3)
F28‑A REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (76)
F32‑V1 GEAR SHIFTING (20)
F32‑V2 GEAR SHIFTING (20)
F33‑A REAR AXLE(ON CAMMAND) (71)
F36‑V2 FUEL VAPORIZATION SYSTEM (18)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (9)
F40‑B TOWBAR(BOLT CONNECTION) (9)
F41‑V2 AIR FILTER ASSY (16)
Motor (390)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RH HAND DECO GUARD9AYV-100815-5K01-0BM00 |
Počet 1 | Cena 363 Kč | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky RH HAND DECO GUARD9AYV-100815-5K01-0BQ00 |
Počet 1 | Cena 363 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH HAND GUARD9AYV-100831-5K01 |
Počet 1 | Cena 232 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HANDLE GUARD BRACKET LH9AYV-100816-5K01 |
Počet 1 | Cena 276 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M8x2030121-080020870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HAND GRIP RUBBER SLEEVE9DRV-100005-1100 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky 2WD/4WD SWITCH ASSY9AYV-169080-5H00 |
Počet 1 | Cena 5 764 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HANDLEBAR ASSY9AYV-101100-5K00-0VR00 |
Počet 1 | Cena 1 394 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH HANDLEBAR SWITCH ASSY9AWV-166000-8602-10 |
Počet 1 | Cena 5 053 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLASP6GU#-150001-6000-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky LH REARVIEW MIRROR ASSY9AYV-200100-5K00 |
Počet 1 | Cena 595 Kč | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RH HAND GUARD9AYV-100841-5K01 |
Počet 1 | Cena 232 Kč | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RH REARVIEW MIRROR ASSY9AYV-200200-5K00 |
Počet 1 | Cena 595 Kč | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky END CAP, HANDLEBAR9DQV-100003-3000 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LH HAND GUARD ASSYSH-9AY4-1008A0 |
Počet 1 | Cena 595 Kč | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RH HAND GUARD ASSYSH-9AY4-1008B0 |
Počet 1 | Cena 595 Kč | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x135BWV-040015-5000 |
Počet 10 | Cena 14,52 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky HANDLE GUARD BRACKET RH9AYV-100817-5K01 |
Počet 1 | Cena 276 Kč | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x165BWV-040016-5000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SCREW M6x2230102-060022870 Alternativy: 30102-060022810 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky HAND GUARD CLAMP9AYV-100812-5K00 |
Počet 2 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky NUT M630224-060810 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky LH HAND DECO GUARD9AYV-100814-5K01-0BM00 |
Počet 1 | Cena 363 Kč | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky LH HAND DECO GUARD9AYV-100814-5K01-0BQ00 |
Počet 1 | Cena 363 Kč | není skladem |
