EU5+ (2026)

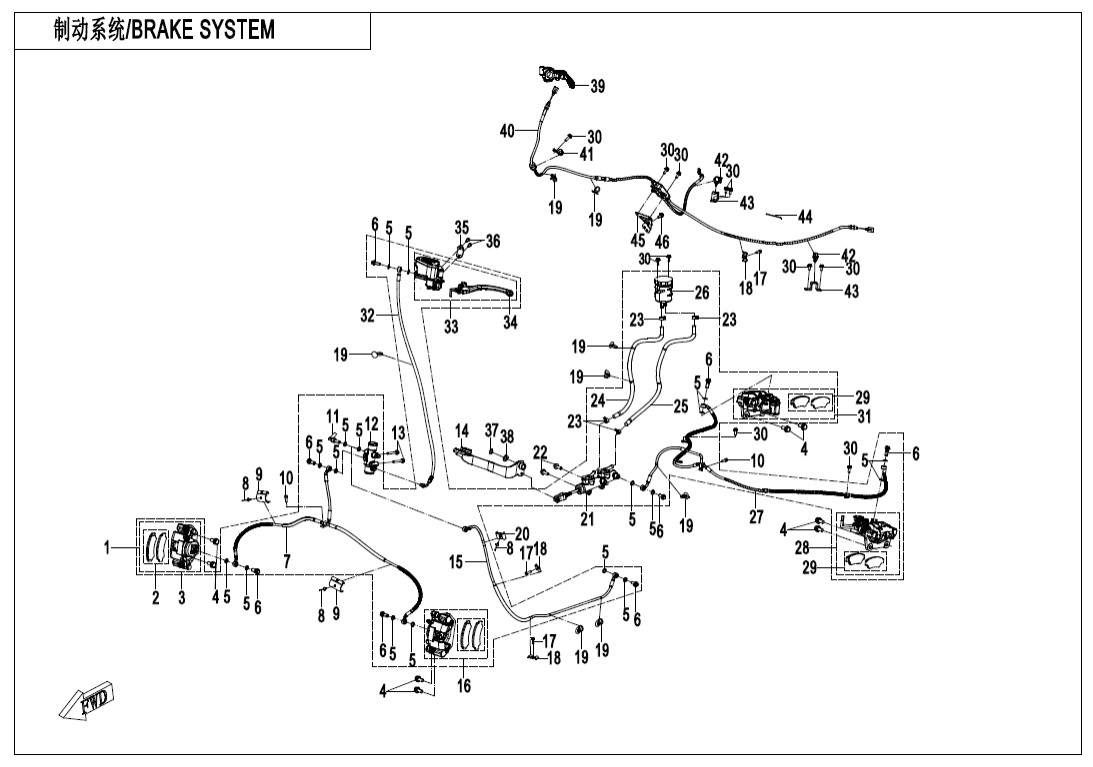

F08 BRAKE SYSTEM‑RH
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2-V1 CVT AIR PIPE@^SIDE COVER (14)
F00‑2-V2 CVT AIR PIPE@^SIDE COVER (16)
F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITH FUEL TANK LOCK@^GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2 HEAT INSULATION PLATE (8)
F03‑V4 FRAME (27)
F04‑1 FRONT PLASTICS (20)
F04‑2 FRONT PLASTICS (28)
F04‑3-A‑V2 MIDDLE PLASTICS (21)
F04‑3-B‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (22)
F04‑4-V2 REAR PLASTICS (31)
F04‑5 BOTTOM PLASTICS (12)
F05‑1 FRONT SUSPENSION (27)
F05‑2-A FRONT SHOCK ABSORBER(STANGARD,WITHOUT ABS) (8)
F05‑2-C FRONT SHOCK ABSORBER(PREMIUM,WITHOUT ABS) (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(STANGARD,WITHOUT ABS) (7)
F06‑2-C REAR SHOCK ABSORBER(PREMIUM,WITHOUT ABS) (14)
F07‑A FRONT WHEEL (13)
F07‑B FRONT WHEEL(WITH LOCK RING) (15)
F08 BRAKE SYSTEM‑RH (46)
F10‑1-A HANDLEBAR (25)
F10‑1-B HANDLEBAR(HEATED) (25)
F10‑2 STEERING SYSTEM(EPS) (28)
F11‑A REAR WHEEL (13)
F11‑B REAR WHEE(WITH LOCK RING) (15)
F12 FUEL TANK (18)
F13 SEAT (30)
F14 RACK (18)
F15‑1 ELECTRIC SYSTEM (55)
F15‑2 TOWING WINCH (17)
F16 LIGHTS (13)
F17 DASHBOARD(8 INCH) (4)
F18 COOLING SYSTEM (24)
F19‑1-A DECAL,2026(NEBULA BLACK) (6)
F19‑1-B DECAL,2026(GRANITE RIDGE) (6)
F19‑2 DECAL WARNING(168) (11)
F19‑3-V2 VEHICLE PLATE (2)
F20‑V2 TOOLS (3)
F23 BUMPER (11)
F27‑A FRONT CV SHAFT (3)
F28‑A REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (76)
F32‑V1 GEAR SHIFTING (20)
F32‑V2 GEAR SHIFTING (20)
F33‑A REAR AXLE(ON CAMMAND) (71)
F36‑V2 FUEL VAPORIZATION SYSTEM (18)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (9)
F40‑B TOWBAR(BOLT CONNECTION) (9)
F41‑V2 AIR FILTER ASSY (16)
Motor (390)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky HYDRAULIC BRAKE ASSY9AYV-081000-5N00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HYDRAILIC SENSOR SWITCH9AYV-081E00-5K00 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Rozdělovač brzd9AWV-081070-4000 |
Počet 1 | Cena 2 134 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x4530006-060045810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRAKE PEDAL ASSY9AWV-080200-8002-0BP00 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FOOT BRAKE MASTER CYLINDER PIPE ASSY9AYV-081J00-5K00 |
Počet 1 | Cena 1 089 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FRONT LH BRAKE CALIPER ASSY9AYV-081300-5K00 |
Počet 1 | Cena 3 732 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLIP I, LH OIL HOSE5BY0-080001 |
Počet 3 | Cena 102 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY5HYV-0811A0 |
Počet 2 | Cena 1 249 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky PLASTIC CLASP 39DQV-080003-3000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky MASTER CYLINDER5BWB-081100 Alternativy: 5BWB-081100-00002 |
Počet 1 | Cena 3 554 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CLAMP9010-080405 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FLUID RESERVOIR HOSE9AWV-080102-9000 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FLUID RESERVOIR HOSE9AWV-080101-9000 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky FLUID RESERVOIR ASSY9AWV-080110-8300 |
Počet 1 | Cena 1 016 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR BRAKE FLUID HOSE ASSY9AWV-080160-9000 |
Počet 1 | Cena 4 487 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky REAR LH BRAKE CALIPER ASSY9AYV-081500-5K00 |
Počet 1 | Cena 5 358 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR BRAKE PAD ASSY5HYV-0813A0 |
Počet 2 | Cena 1 467 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FRONT RH BRAKE CALIPER ASSY9AYV-081400-5K00 |
Počet 1 | Cena 3 732 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky REAR RH BRAKE CALIPER ASSY9AYV-081600-5K00 |
Počet 1 | Cena 5 358 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HAND BRAKE FLUID HOSE ASSY9AYV-081K00-5K00 |
Počet 1 | Cena 3 717 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky LH HAND BRAKE MASTER CYLINDER ASSY9AYV-081A00-5K00 |
Počet 1 | Cena 2 149 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky LEVER9DQV-081100-3000-22 |
Počet 1 | Cena 1 031 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky PRESS CAP, HAND BRAKE MASTER CYLINDER9AY0-080005 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky INNER HEX SCREW M6×2030102-060020870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1430801-01405 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky Podložka30306-140112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky RH PARKING LEVER9AYV-084300-5K00 |
Počet 1 | Cena 1 859 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky PARKING CABLE ASSY9AYV-084400-5K00 |
Počet 1 | Cena 1 089 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky WIRE CLIP, OIL HOSE5HYV-080410-1C00 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky CLIP , CLUTCH CABLEA000-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky BRACKET, PARKING CABLE, REAR SWING ARM9AWA-060107 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky TIE BAND9010-150004 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky BRACKET, BRAKE HOSE CASE9AWV-030050-8000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Podložka901B-080102 Alternativy: 0010-060010 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BANJO BOLT7020-081004 |
Počet 7 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky FRONT BRAKE HOSE ASSY9AWV-080150-9001 |
Počet 1 | Cena 2 759 Kč | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BLIND RIVET30902-0401320 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky PLASTIC CLASP5BY0-080002 |
Počet 2 | Cena 43,56 Kč |
