EU5+ (2026)

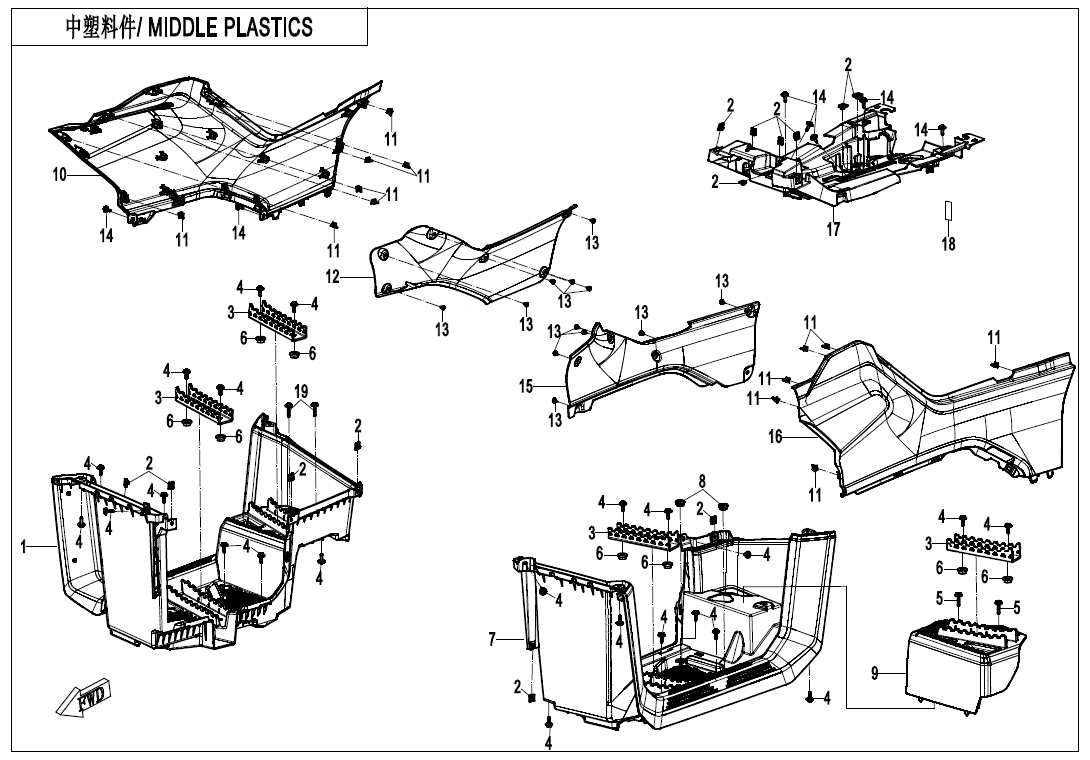

F04‑3-A‑V2 MIDDLE PLASTICS
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2-V1 CVT AIR PIPE@^SIDE COVER (14)
F00‑2-V2 CVT AIR PIPE@^SIDE COVER (16)
F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITH FUEL TANK LOCK@^GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2 HEAT INSULATION PLATE (8)
F03‑V4 FRAME (27)
F04‑1 FRONT PLASTICS (20)
F04‑2 FRONT PLASTICS (28)
F04‑3-A‑V2 MIDDLE PLASTICS (21)
F04‑3-B‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (22)
F04‑4-V2 REAR PLASTICS (31)
F04‑5 BOTTOM PLASTICS (12)
F05‑1 FRONT SUSPENSION (27)
F05‑2-A FRONT SHOCK ABSORBER(STANGARD,WITHOUT ABS) (8)
F05‑2-C FRONT SHOCK ABSORBER(PREMIUM,WITHOUT ABS) (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(STANGARD,WITHOUT ABS) (7)
F06‑2-C REAR SHOCK ABSORBER(PREMIUM,WITHOUT ABS) (14)
F07‑A FRONT WHEEL (13)
F07‑B FRONT WHEEL(WITH LOCK RING) (15)
F08 BRAKE SYSTEM‑RH (46)
F10‑1-A HANDLEBAR (25)
F10‑1-B HANDLEBAR(HEATED) (25)
F10‑2 STEERING SYSTEM(EPS) (28)
F11‑A REAR WHEEL (13)
F11‑B REAR WHEE(WITH LOCK RING) (15)
F12 FUEL TANK (18)
F13 SEAT (30)
F14 RACK (18)
F15‑1 ELECTRIC SYSTEM (55)
F15‑2 TOWING WINCH (17)
F16 LIGHTS (13)
F17 DASHBOARD(8 INCH) (4)
F18 COOLING SYSTEM (24)
F19‑1-A DECAL,2026(NEBULA BLACK) (6)
F19‑1-B DECAL,2026(GRANITE RIDGE) (6)
F19‑2 DECAL WARNING(168) (11)
F19‑3-V2 VEHICLE PLATE (2)
F20‑V2 TOOLS (3)
F23 BUMPER (11)
F27‑A FRONT CV SHAFT (3)
F28‑A REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (76)
F32‑V1 GEAR SHIFTING (20)
F32‑V2 GEAR SHIFTING (20)
F33‑A REAR AXLE(ON CAMMAND) (71)
F36‑V2 FUEL VAPORIZATION SYSTEM (18)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (9)
F40‑B TOWBAR(BOLT CONNECTION) (9)
F41‑V2 AIR FILTER ASSY (16)
Motor (390)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH FOOT PEDAL9AYV-043502-5K01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 13 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky ANTISKID TEETH ASSY.9NTV-043505-1200 |
Počet 4 | Cena 363 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040007-5000 |
Počet 23 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky M6×30 BOLT5BWV-040018-5000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LH FOOT PEDAL9AYV-043501-5K01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky LH FOOT PEDAL BLOCK9AYV-043503-5K00 |
Počet 1 | Cena 334 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RH SIDE COVER9AYV-042624-5K01-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RH SIDE COVER9AYV-042624-5K01-0BQ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky A-CLASP7DHV-040001-1000 |
Počet 13 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RH SIDE COVER HEAT INSULATOR9AYV-045062-5K00 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x135BWV-040015-5000 |
Počet 12 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040008-5000 |
Počet 7 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LH SIDE COVER HEAT INSULATOR9AYV-045061-5K01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH SIDE COVER9AYV-042623-5K01-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH SIDE COVER9AYV-042623-5K01-0BQ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SEAT LOWER PANEL9AYV-044421-5K00 |
Počet 1 | Cena 639 Kč | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPONGE MAT6KM#-160420-8001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT9AYV-804106-6700 |
Počet 2 | Cena 14,52 Kč | není skladem |
