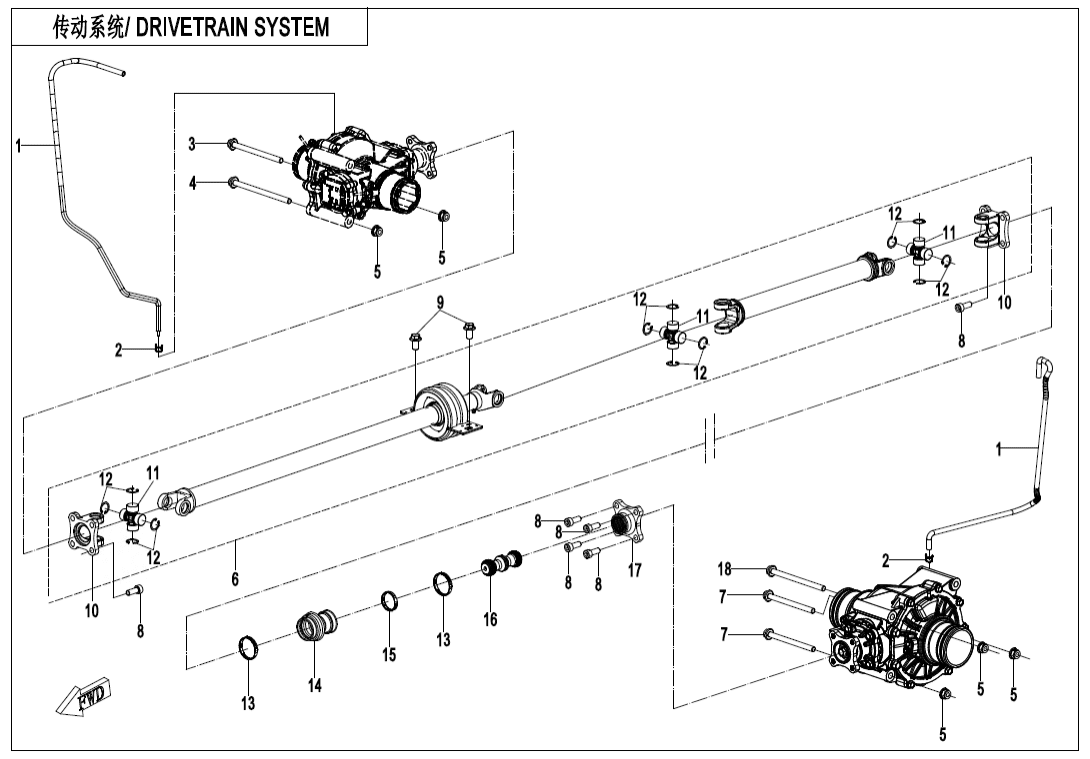

F30 DRIVETRAIN SYSTEM
F00‑1 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (8)
F01‑A LOCK KIT (2)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (4)
F02‑V1 MUFFLER (45)
F02‑V2 MUFFLER (46)
F03‑V1 FRAM (22)
F03‑V2 FRAM (21)
F03‑V3 FRAM (23)
F04‑1 FRONT PLASTICS (27)
F04‑2 FRONT PLASTICS (19)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (22)
F04‑5 REAR PLASTICS (30)
F04‑6 BOTTOM PLASTICS (6)
F05‑1 FRONT SUSPENSION (22)
F05‑2 FRONT SHOCK ABSORBER (9)
F05‑3 FRONT SUSPENSION (10)
F06‑1 REAR SUSPENSION (21)
F06‑2 REAR SHOCK ABSORBER (10)
F06‑3 REAR SUSPENSION (9)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (50)
F08‑V2 BRAKE SYSTEM (50)
F08‑V3 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (45)
F11 REAR WHEEL (12)
F12 FUEL TANK (23)
F13‑V2 SEAT (16)
F13‑V3 SEAT (16)
F15‑1-V1 ELECTRIC SYSTEM (62)
F15‑1-V2 ELECTRIC SYSTEM (65)
F15‑2-V1 TOWING WINCH (18)
F15‑2-V2 TOWING WINCH (19)
F16 LIGHTS (12)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (37)
F19‑1-A DECAL(NEBULA BLACK) (10)
F19‑1-B DECAL(TUNDRA GREY) (10)
F19‑1-C DECAL(MAGMA RED) (10)
F19‑2-V1 WARNING LABEL (14)
F19‑2-V2 WARNING LABEL (14)
F19‑4 VEHICLE PLATE (1)
F20 TOOLS (4)
F23 BUMPER (15)
F26‑1 BODY ACCESSORIES (8)
F26‑2-V1 BODY ACCESSORIES (6)
F26‑2-V2 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (77)
F32‑V1 GEAR SHIFTING (23)
F32‑V2 GEAR SHIFTING (23)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(WITHOUT DIFFERENTIAL) (50)
F34 3‑POINT SEAT BELT (15)
F37 SIDE DOORS (43)
F38‑V1 OWNERS MANUAL (1)
F38‑V2 OWNERS MANUAL (1)
F40 TOWBAR (4)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT CONNECTING FLANGE COUPLER9GQ0-290201 |
Počet 2 | Cena 450 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky UNIVERSAL JOINT9GQ0-290210 |
Počet 3 | Cena 754 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-02205 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BIG RING9GQ0-290104 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SEAL BOOT, REAR DRIVE SHAFT5HY0-300102 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SMALL RING9CR6-300204 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CORE SHAFT, REAR DRIVE SHAFT5HY0-300101 |
Počet 1 | Cena 1 118 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DRIVE SLEEVE, REAR GEAR CASE9CR6-300206-10000 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30006-102140810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Šroub30006-102130810 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M10x1.25x15030001-102150110 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FRONT DRIVE SHAFT5BWV-290100-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FRONT DRIVE SHAFT5BWV-290100-5001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Šroub30006-102120810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub (vrut)30102-102025810 |
Počet 12 | Cena 29,02 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Šroub30006-102025810 |
Počet 2 | Cena 29,02 Kč |
