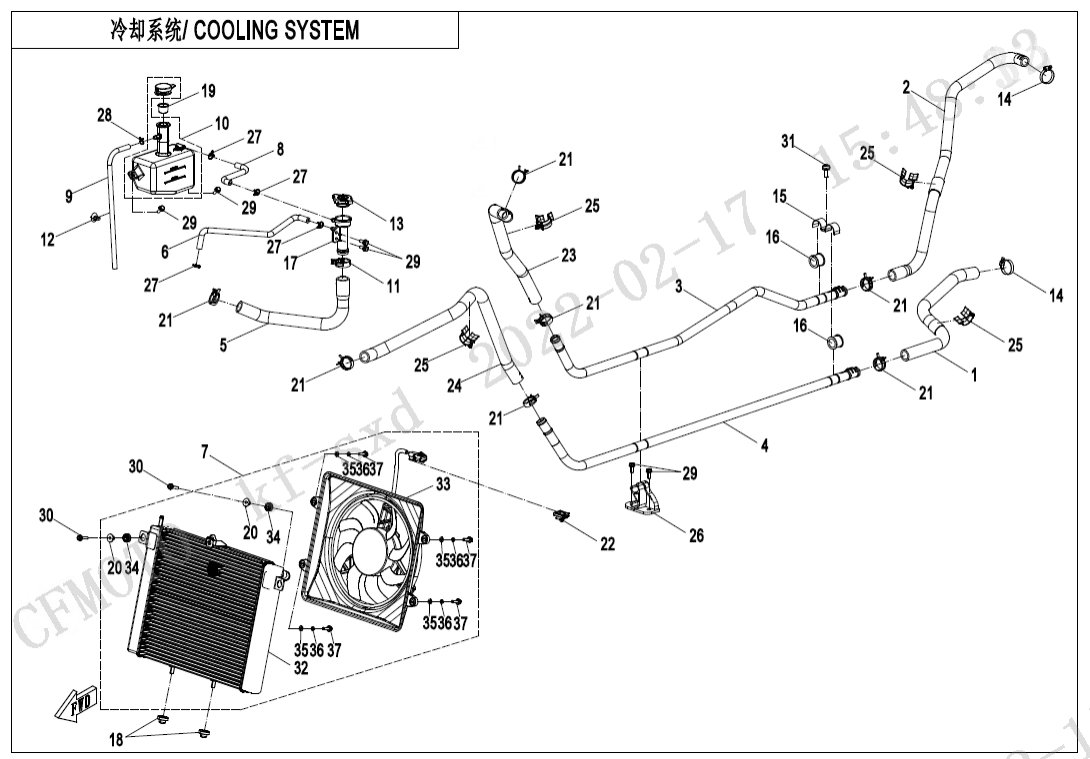

F18 COOLING SYSTEM
F00‑1 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (8)
F01‑A LOCK KIT (2)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (4)
F02‑V1 MUFFLER (45)
F02‑V2 MUFFLER (46)
F03‑V1 FRAM (22)
F03‑V2 FRAM (21)
F03‑V3 FRAM (23)
F04‑1 FRONT PLASTICS (27)
F04‑2 FRONT PLASTICS (19)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (22)
F04‑5 REAR PLASTICS (30)
F04‑6 BOTTOM PLASTICS (6)
F05‑1 FRONT SUSPENSION (22)
F05‑2 FRONT SHOCK ABSORBER (9)
F05‑3 FRONT SUSPENSION (10)
F06‑1 REAR SUSPENSION (21)
F06‑2 REAR SHOCK ABSORBER (10)
F06‑3 REAR SUSPENSION (9)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (50)
F08‑V2 BRAKE SYSTEM (50)
F08‑V3 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (45)
F11 REAR WHEEL (12)
F12 FUEL TANK (23)
F13‑V2 SEAT (16)
F13‑V3 SEAT (16)
F15‑1-V1 ELECTRIC SYSTEM (62)
F15‑1-V2 ELECTRIC SYSTEM (65)
F15‑2-V1 TOWING WINCH (18)
F15‑2-V2 TOWING WINCH (19)
F16 LIGHTS (12)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (37)
F19‑1-A DECAL(NEBULA BLACK) (10)
F19‑1-B DECAL(TUNDRA GREY) (10)
F19‑1-C DECAL(MAGMA RED) (10)
F19‑2-V1 WARNING LABEL (14)
F19‑2-V2 WARNING LABEL (14)
F19‑4 VEHICLE PLATE (1)
F20 TOOLS (4)
F23 BUMPER (15)
F26‑1 BODY ACCESSORIES (8)
F26‑2-V1 BODY ACCESSORIES (6)
F26‑2-V2 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (77)
F32‑V1 GEAR SHIFTING (23)
F32‑V2 GEAR SHIFTING (23)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(WITHOUT DIFFERENTIAL) (50)
F34 3‑POINT SEAT BELT (15)
F37 SIDE DOORS (43)
F38‑V1 OWNERS MANUAL (1)
F38‑V2 OWNERS MANUAL (1)
F40 TOWBAR (4)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WATER INLET PIPE, ENGINE5BWV-180003-5000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WATER OUTLET PIPE, ENGINE5BWV-180004-5000 |
Počet 1 | Cena 813 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky WATER INLET PIPE, ALUMINUM5BWV-180005-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WATER OUTLET PIPE, ALUMINUM5BWV-180006-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky JOINT PIPE, WATER FILLER5BWV-180007-5000 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OVERFLOW HOSE, RADIATOR5BWV-180008-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RADIATOR ASSY5BWV-181000-5000 |
Počet 1 | Cena 18 208 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK5HY0-180003 |
Počet 1 | Cena 581 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OVERFLOW HOSE, RESERVOIR5HY0-180008 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RESERVOIR TANK ASSY5HY0-180010 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky STEEL BAND CLAMP 347000-180007-00001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CAP，WATER FILLER8010-180024 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP ，WATER HOSE9010-180007 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLASP,WATER HOSE9030-180006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER COLLAR,WATER HOSE9030-180009 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WATER FILLING PORT9060-180025-1000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PIN RUBBER CAP, RADIATOR9060-180026 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky GASKET, RESERVOIR9060-180903 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLAMP B30A000-180006 |
Počet 7 | Cena 87,05 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CLIPCFCV-CAC002-2000-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky WATER INLET PIPE, RADIATOR5BWV-180001-5000 |
Počet 1 | Cena 741 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky WATER OUTLET PIPE, RADIATOR5BWV-180002-5000 |
Počet 1 | Cena 639 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky HOSE CLIP5ASV-180008-6000 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BRACKET, WATER PIPE5BWV-043054-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CLAMP A1330601-113010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SCREW COMP30112-060016410 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky RADIATOR5BWV-181100-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky FAN MOTOR5BWV-181200-5000 |
Počet 1 | Cena 5 038 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky DAMPING RUBBER MAT6KM#-181001-8001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Podložka30303-060920 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 4 | Cena 14,51 Kč |
