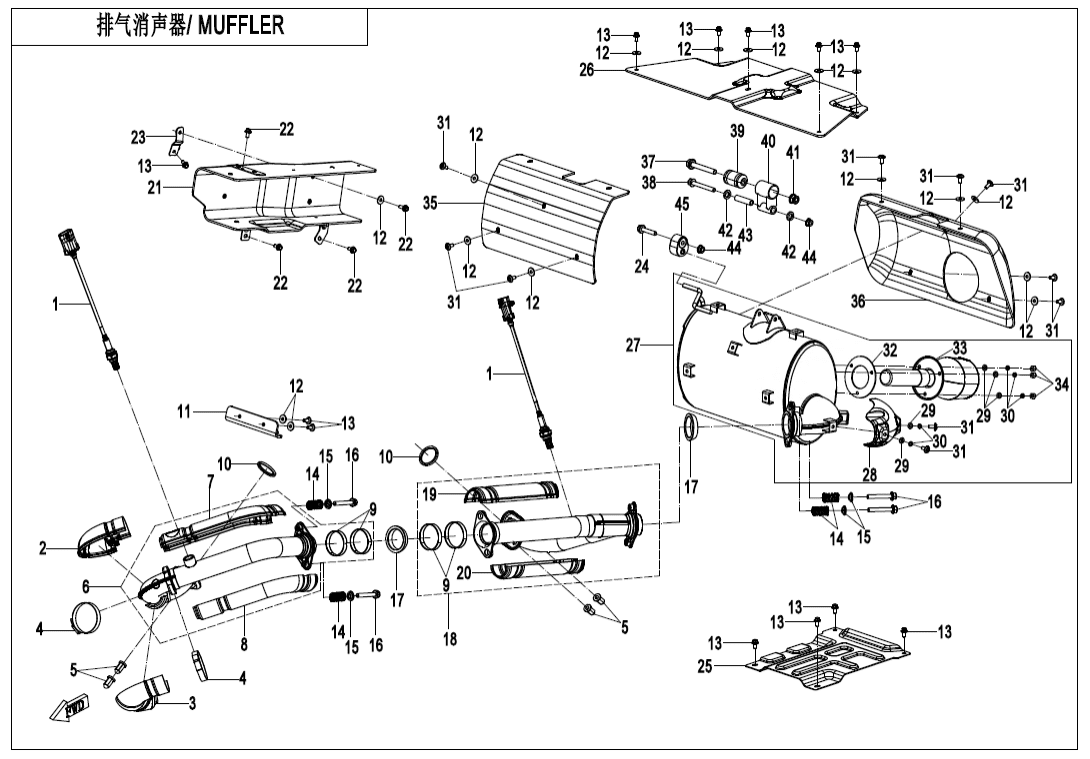

F02‑V1 MUFFLER
F00‑1 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (8)
F01‑A LOCK KIT (2)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (4)
F02‑V1 MUFFLER (45)
F02‑V2 MUFFLER (46)
F03‑V1 FRAM (22)
F03‑V2 FRAM (21)
F03‑V3 FRAM (23)
F04‑1 FRONT PLASTICS (27)
F04‑2 FRONT PLASTICS (19)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 MIDDLE PLASTICS (22)
F04‑5 REAR PLASTICS (30)
F04‑6 BOTTOM PLASTICS (6)
F05‑1 FRONT SUSPENSION (22)
F05‑2 FRONT SHOCK ABSORBER (9)
F05‑3 FRONT SUSPENSION (10)
F06‑1 REAR SUSPENSION (21)
F06‑2 REAR SHOCK ABSORBER (10)
F06‑3 REAR SUSPENSION (9)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (50)
F08‑V2 BRAKE SYSTEM (50)
F08‑V3 BRAKE SYSTEM (51)
F10 STEERING SYSTEM(EPS) (45)
F11 REAR WHEEL (12)
F12 FUEL TANK (23)
F13‑V2 SEAT (16)
F13‑V3 SEAT (16)
F15‑1-V1 ELECTRIC SYSTEM (62)
F15‑1-V2 ELECTRIC SYSTEM (65)
F15‑2-V1 TOWING WINCH (18)
F15‑2-V2 TOWING WINCH (19)
F16 LIGHTS (12)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (37)
F19‑1-A DECAL(NEBULA BLACK) (10)
F19‑1-B DECAL(TUNDRA GREY) (10)
F19‑1-C DECAL(MAGMA RED) (10)
F19‑2-V1 WARNING LABEL (14)
F19‑2-V2 WARNING LABEL (14)
F19‑4 VEHICLE PLATE (1)
F20 TOOLS (4)
F23 BUMPER (15)
F26‑1 BODY ACCESSORIES (8)
F26‑2-V1 BODY ACCESSORIES (6)
F26‑2-V2 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (77)
F32‑V1 GEAR SHIFTING (23)
F32‑V2 GEAR SHIFTING (23)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(WITHOUT DIFFERENTIAL) (50)
F34 3‑POINT SEAT BELT (15)
F37 SIDE DOORS (43)
F38‑V1 OWNERS MANUAL (1)
F38‑V2 OWNERS MANUAL (1)
F40 TOWBAR (4)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OXYGEN SENSOR0HU0-176000 |
Počet 2 | Cena 3 732 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky HEAT INSULATOR 3, FRONT EXHAUST PIPE5BWV-021103-5000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HEAT INSULATOR 4, FRONT EXHAUST PIPE5BWV-021104-5000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT EXHAUST PIPE ASSY5BWV-021100-5000 |
Počet 1 | Cena 4 603 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky HEAT INSULATOR 1, FRONT EXHAUST PIPE5BWV-021101-5000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky HEAT INSULATOR 2, FRONT EXHAUST PIPE5BWV-021102-5000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEAT INSULATOR, CABLE5BWV-020009-5000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Podložka30309-060900 Alternativy: 30305-060112 |
Počet 16 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING, MUFFLER9AWA-021001 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Pouzdro9AWA-021005 |
Počet 4 | Cena 203 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub9AWA-021002-10000 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky GRAPHITE RING, BIG9AWA-021004-00002 |
Počet 2 | Cena 377 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR EXHAUST PIPE ASSY5BYV-021200-7000 |
Počet 1 | Cena 7 231 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky HEAT INSULATOR 1, REAR EXHAUST PIPE5BWV-021201-5000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HEAT INSULATOR 2, REAR EXHAUST PIPE5BWV-021202-5000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky HEAT INSULATOR, EXHAUST PIPE5BYV-020010-7000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky ADAPTER BRACKET 25BWV-020005-5000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LOWER HEAT INSULATOR, MUFFLER5BWV-020002-5000 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky HEAT INSULATOR, CARGO BOX5BWV-020003-5000 |
Počet 1 | Cena 828 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Sestava výfuku a tlumiče5BYV-021300-7000 |
Počet 1 | Cena 16 262 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky HEAT INSULATOR, MUFFLER5BWV-021301-5000 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky INNER HEX SCREW M6x12A000-040702 Alternativy: 6KM#-040702-8000 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky SEAL GASKET5BY2-021001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky LAPAČ JISKER5BYV-021350-7000 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky CAP NUT30206-060500 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky REAR HEAT INSULATOR, MUFFLER5BWV-020008-5000 |
Počet 1 | Cena 552 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky FRONT HEAT INSULATOR, MUFFLER5BWV-020007-5000 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky MOUNT ASSY., MUFFLER9CR6-020020 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky Matice30204-102110 Alternativy: 30204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky WIRE WASHER9CR6-020003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky RUBBER HANGING PART5BWV-020006-5001 |
Počet 1 | Cena 581 Kč |
