Motor
Variátor CVT
Levý blok motoru (60)
Pravý blok motoru (41)
CVT blok (20)
Levý kryt motoru (30)
Víko hlavy válce I (5)
Víko hlavy válce II (5)
Hlava válce I (28)
Hlava válce II (30)
Hlava válce III (35)
Válec (15)
Vačková hřídel I (8)
Vačková hřídel II (8)
Sací potrubí (9)
Stator (5)
Kliková hřídel a písty (14)

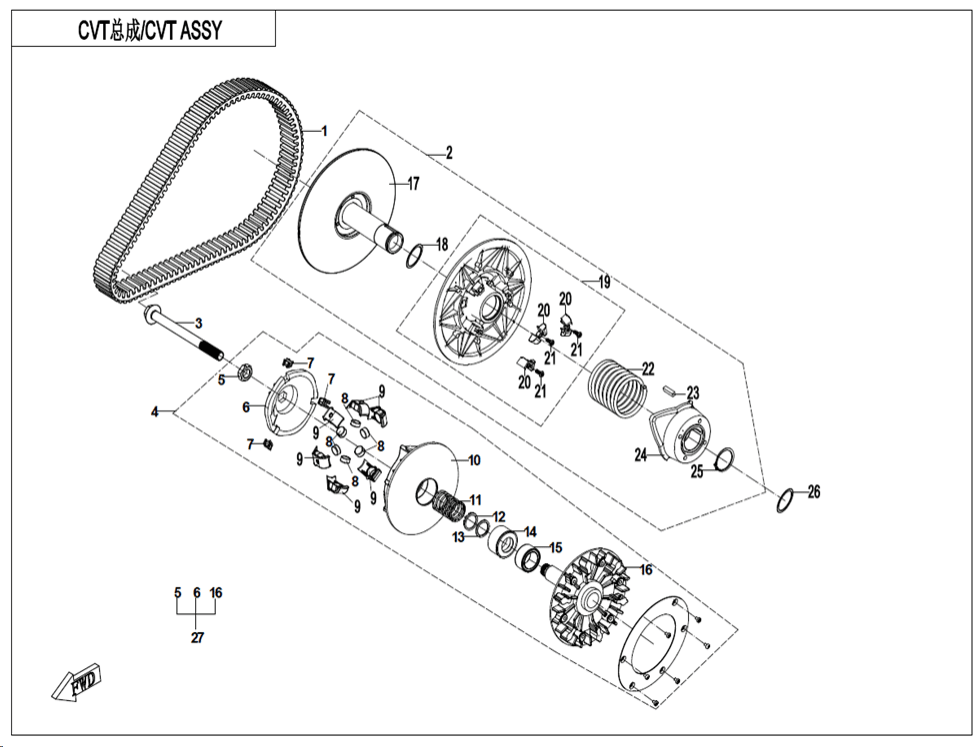

Variátor CVT (27)
Převodovka I (16)
Převodovka II (41)
Převodovka III (40)
Olejová pumpa (11)
Systém chlazení oleje (21)
Vodní pumpa (19)
Startér (7)
Elektrický systém motoru (11)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky ŘEMEN CVT0JWA-055000-10000 |
Cena 5 500 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVEN PULLEY ASSY0JYA-052000-10000 |
Cena 17 206 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT, DRIVE PULLEY0GSV-050001-4000 |
Cena 160 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DRIVE PULLEY ASSY0JYA-051000-30000 |
Cena 20 789 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT, DRIVE PULLEY ⌀22L0JYA-051013-10001 |
Cena 609 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky THRUST COLLAR0JYA-051006-10000 |
Cena 7 544 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NYLON PARTS, THRUST DISC0JYA-051004-10000 |
Cena 261 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WEIGHT SLIDER0JYA-051001 |
Cena 203 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NYLON PROTECTOR,WEIGHT ROLLER0GR0-051005 |
Cena 493 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MOVING PLATE ASSY, DRIVE PULLEY0JYA-051100 |
Cena 7 689 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SPRING,DRIVE PULLEY0JY0-051002 |
Cena 1 393 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NYLON WASHER0GR0-051009-10000 |
Cena 406 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEEL WASHER0GR0-051011 |
Cena 406 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING SEAT0GR0-051001 |
Cena 1 255 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Ložisko0GR0-051400-10000 |
Cena 3 078 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DRIVE PULLEY STATIONARY SHEAVE0JYA-051200-10000 |
Cena 13 517 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FIXED SHEAVE, DRIVEN PULLEY0JYA-052100-10000 |
Cena 18 019 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NYLON WASHER0JYD-052001 |
Cena 102 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SLIDING FLANGE ASSY0GR0-0522A0 |
Cena 9 720 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NYLON BLOCK0GR0-052005 |
Cena 450 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub (vrut)0GR0-052006 |
Cena 116 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRING, DRIVEN PULLEY0GR0-052001 |
Cena 2 503 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky TAPER KEY0GR0-052003 |
Cena 116 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CAM PLATE0GR0-052002 |
Cena 3 103 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CIRCLIP0GR0-052004 |
Cena 450 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUSTING WASHER0GR0-050001-00001 |
Cena 14,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky THRUST DISC SERVICE KIT0JYA-0512A0 |
Cena cena není stanovena | není skladem |
