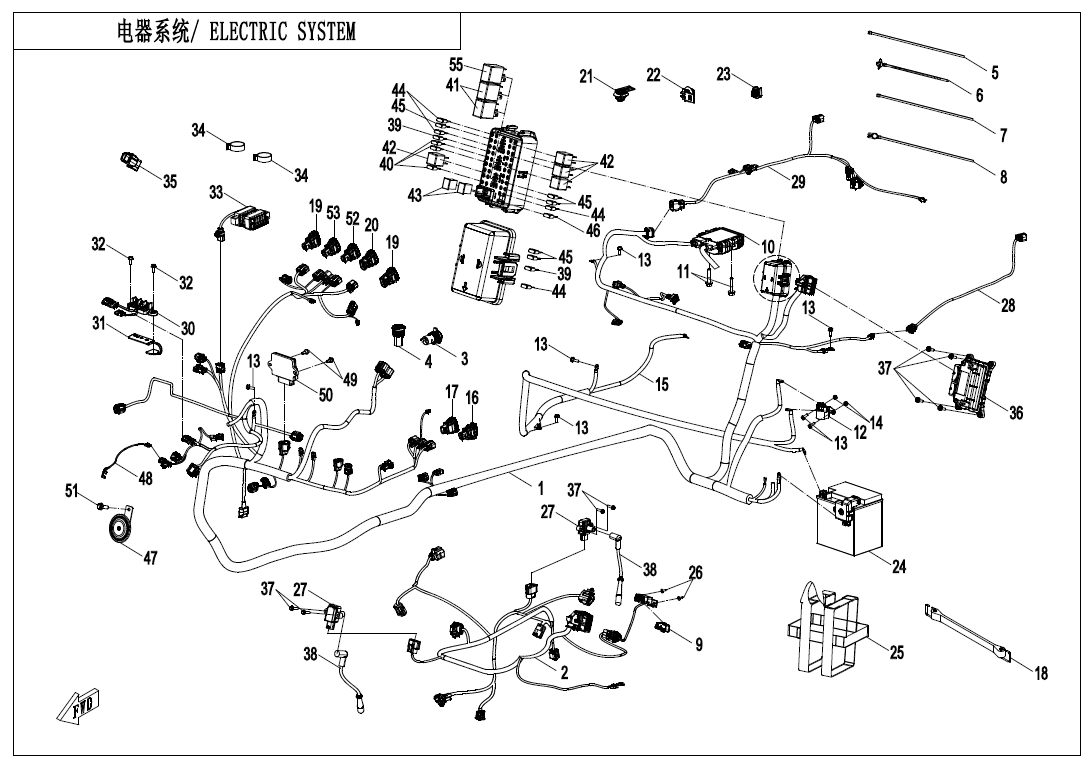

F15‑1-V1 ELECTRIC SYSTEM
F00‑1 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (8)
F01‑A LOCK KIT (2)
F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (4)
F02 MUFFLER (46)
F03‑V1 FRAM (32)
F03‑V2 FRAM (35)
F04‑1 FRONT PLASTICS (29)
F04‑2 FRONT PLASTICS (19)
F04‑3 MIDDLE PLASTICS (33)
F04‑4 MIDDLE PLASTICS (22)
F04‑5 REAR PLASTICS (40)
F04‑6 BOTTOM PLASTICS (7)
F05‑1 FRONT SUSPENSION (19)
F05‑2 FRONT SHOCK ABSORBER (5)
F05‑3 FRONT SUSPENSION (10)
F06‑1 REAR SUSPENSION (20)
F06‑2 REAR SHOCK ABSORBER (6)
F06‑3 REAR SUSPENSION (9)
F07 FRONT WHEEL (18)
F08‑V1 BRAKE SYSTEM (53)
F08‑V2 BRAKE SYSTEM (54)
F08‑V3 BRAKE SYSTEM (54)
F10 STEERING SYSTEM(EPS) (44)
F11 REAR WHEEL (18)
F12 FUEL TANK (23)
F13‑1-V1 FRONT SEAT (16)
F13‑1-V2 FRONT SEAT (16)
F13‑2-V1 REAR SEAT (10)
F13‑2-V2 REAR SEAT (10)
F15‑1-V1 ELECTRIC SYSTEM (59)
F15‑1-V2 ELECTRIC SYSTEM (65)
F15‑2-V1 TOWING WINCH (18)
F15‑2-V2 TOWING WINCH (19)
F15‑3 ELECTRIC SYSTEM(LOF) (9)
F16 LIGHTS (12)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (39)
F19‑1-A DECAL(NEBULA BLACK) (12)
F19‑1-B DECAL(DESERT TAN) (12)
F19‑1-C DECAL(LAVA ORANGE) (12)
F19‑2-A‑V1 WARNING LABEL (16)
F19‑2-A‑V2 WARNING LABEL (16)
F19‑2-B WARNING LABEL(TURKEY) (11)
F19‑3 REFLECTOR (4)
F19‑4 VEHICLE PLATE (1)
F20 TOOLS (5)
F23 BUMPER (24)
F26‑1 BODY ACCESSORIES (11)
F26‑2-V1 BODY ACCESSORIES (6)
F26‑2-V2 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (77)
F32‑V1 GEAR SHIFTING (23)
F32‑V2 GEAR SHIFTING (23)
F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)
F33‑B REAR AXLE(WITHOUT DIFFERENTIAL) (50)
F34‑1 3‑POINT SEAT BELT(FRONT SEAT) (16)
F34‑2 3‑POINT SEAT BELT(REAR SEAT) (12)
F37‑1 SIDE DOORS (43)
F37‑2-V1 REAR SIDE DOORS (40)
F37‑2-V2 REAR SIDE DOORS (40)
F38‑V1 OWNERS MANUAL (1)
F38‑V2 OWNERS MANUAL (1)
F40 TOWBAR(BOLT CONNECTION ) (4)
F40‑B TOWBAR(PIN SHAFT CONNECTION ) (3)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel5BYV-150100-6300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel5BYV-150100-6400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky EFI AUXILIARY CABLE5BYV-150200-7900 |
Počet 1 | Cena 5 372 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky POWER OUTLET6WWV-150500-5000-10 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky USB OUTLET6WWV-150600-5000-10 |
Počet 1 | Cena 1 089 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TIE BAND9010-150004 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 41 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky TIE BAND ZDG4.7x1949DS#-150009-6100-M1 |
Počet 5 | Cena 29,04 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CAP, DIAGNOSIS CONNECTOR5BY0-150305 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REGULATOR0800-177000-30000 |
Počet 1 | Cena 6 369 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky STARTER RELAY5BWV-150510-5300 |
Počet 1 | Cena 1 002 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M630200-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky STARTER CABLE5BWV-150310-5100 |
Počet 1 | Cena 4 138 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DIMMER SWITCH5ASV-169030-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky MODE SWITCH5BWV-151800-5000 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TIE BAND,BATTERY7030-040910 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ILLUMINATION SWITCH5ASV-169020-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky 2WD/4WD SWITCH5BWV-151700-5000 |
Počet 1 | Cena 668 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLASP6GU#-150001-6000-M1 |
Počet 3 | Cena 29,04 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CLIPCFCV-CBC001-2001-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GEL BATTERY31023004 |
Počet 1 | Cena 5 803 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BELT,BETTERY9060-152100 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1630110-420160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 2 | Cena 1 567 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ADAPTER CABLE, LH TAIL LIGHT5BWV-150182-5300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky ADAPTER CABLE, RH TAIL LIGHT5BWV-150183-5300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky EXTENSION POWER TERMINAL5BWV-156905-5000-M1 |
Počet 1 | Cena 1 452 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky EXTENSION POWER TERMINAL CAP5BWV-156906-5000-M1 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1500-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1501-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky PLUG, T-BOX CONNECTORCFCV-156103-2000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky ECM ASSY5BYV-001000-8300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky ECM ASSY5BYV-001000-9400 |
Počet 1 | Cena 13 634 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky HIGH-TENSION CABLE0JYV-178000-4001 |
Počet 2 | Cena 392 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky 25A FUSE806A-151307 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky FUSE 2ACFCV-150010-4500 |
Počet 3 | Cena 87,12 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150525-2000-M1 |
Počet 4 | Cena 145 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky 40A FUSE5BY0-150302 |
Počet 2 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 44 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 4 | Cena 58,08 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky 30A FUSE806A-151308 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky ELECTRIC HORN6060-150600 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky ADAPTOR CABLE, HORN5HYV-150191-2900 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040008-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky Přerušovač blinkrů5BWV-161000-5201 |
Počet 1 | Cena 886 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky HORN SWITCH5ASV-169040-6001 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 53 |
Název součástky Kód součástky HAZARD SWITCH5ASV-169070-6001 |
Počet 1 | Cena 450 Kč | není skladem |
|
Číslo na výkresu 54 |
Název součástky Kód součástky TURN SWITCH5ASV-169060-6001 |
Počet 1 | Cena 450 Kč | není skladem |
|
Číslo na výkresu 55 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150524-2000-M1 |
Počet 1 | Cena 131 Kč | není skladem |
