T1B (2024)

CF1000STR‑3L

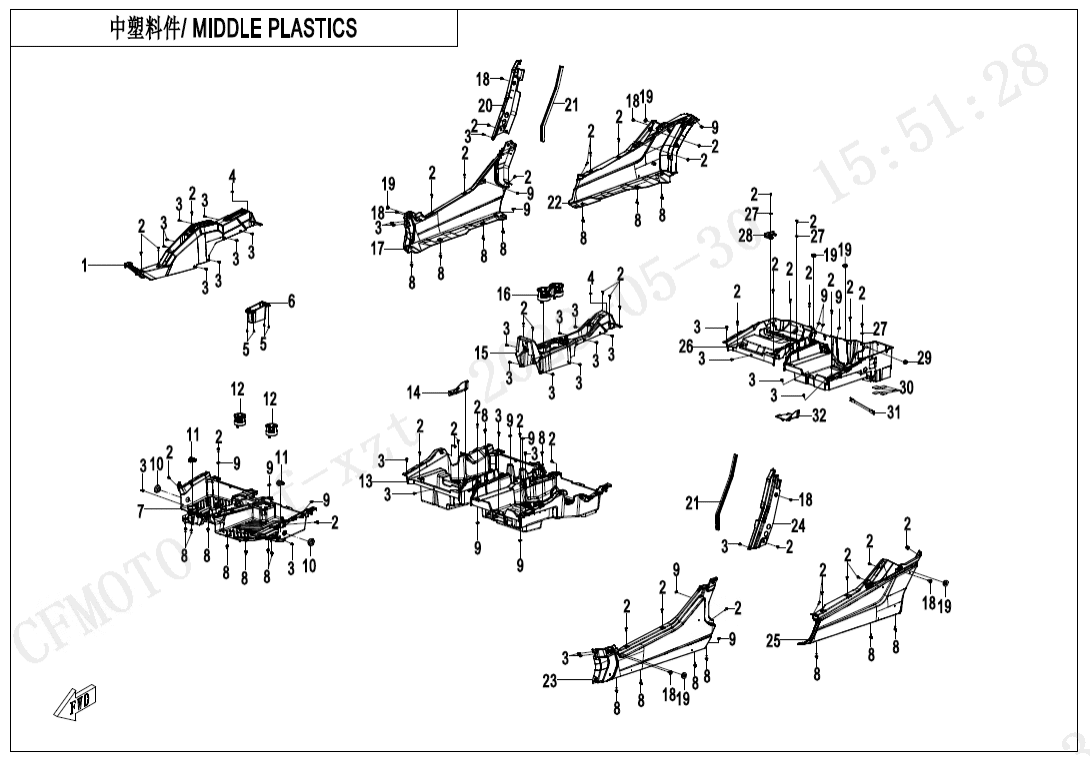

F04‑3 MIDDLE PLASTICS F00‑1 ENGINE MOUNTING PARTS (11)  F00‑2 CVT AIR PIPE (8)  F01‑A LOCK KIT (2)  F01‑B LOCK KIT(WITH STEERING WHEEL LOCK) (4)  F02 MUFFLER (46)  F03‑V1 FRAM (32)  F03‑V2 FRAM (35)  F04‑1 FRONT PLASTICS (29)  F04‑2 FRONT PLASTICS (19)  F04‑3 MIDDLE PLASTICS (33)  F04‑4 MIDDLE PLASTICS (22)  F04‑5 REAR PLASTICS (40)  F04‑6 BOTTOM PLASTICS (7)  F05‑1 FRONT SUSPENSION (19)  F05‑2 FRONT SHOCK ABSORBER (5)  F05‑3 FRONT SUSPENSION (10)  F06‑1 REAR SUSPENSION (20)  F06‑2 REAR SHOCK ABSORBER (6)  F06‑3 REAR SUSPENSION (9)  F07 FRONT WHEEL (18)  F08‑V1 BRAKE SYSTEM (53)  F08‑V2 BRAKE SYSTEM (54)  F08‑V3 BRAKE SYSTEM (54)  F10 STEERING SYSTEM(EPS) (44)  F11 REAR WHEEL (18)  F12 FUEL TANK (23)  F13‑1-V1 FRONT SEAT (16)  F13‑1-V2 FRONT SEAT (16)  F13‑2-V1 REAR SEAT (10)  F13‑2-V2 REAR SEAT (10)  F15‑1-V1 ELECTRIC SYSTEM (59)  F15‑1-V2 ELECTRIC SYSTEM (65)  F15‑2-V1 TOWING WINCH (18)  F15‑2-V2 TOWING WINCH (19)  F15‑3 ELECTRIC SYSTEM(LOF) (9)  F16 LIGHTS (12)  F17 DASHBOARD (4)  F18 COOLING SYSTEM (39)  F19‑1-A DECAL(NEBULA BLACK) (12)  F19‑1-B DECAL(DESERT TAN) (12)  F19‑1-C DECAL(LAVA ORANGE) (12)  F19‑2-A‑V1 WARNING LABEL (16)  F19‑2-A‑V2 WARNING LABEL (16)  F19‑2-B WARNING LABEL(TURKEY) (11)  F19‑3 REFLECTOR (4)  F19‑4 VEHICLE PLATE (1)  F20 TOOLS (5)  F23 BUMPER (24)  F26‑1 BODY ACCESSORIES (11)  F26‑2-V1 BODY ACCESSORIES (6)  F26‑2-V2 BODY ACCESSORIES (5)  F27 FRONT CV SHAFT (4)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (19)  F31 FRONT AXLE (77)  F32‑V1 GEAR SHIFTING (23)  F32‑V2 GEAR SHIFTING (23)  F33‑A REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑B REAR AXLE(WITHOUT DIFFERENTIAL) (50)  F34‑1 3‑POINT SEAT BELT(FRONT SEAT) (16)  F34‑2 3‑POINT SEAT BELT(REAR SEAT) (12)  F37‑1 SIDE DOORS (43)  F37‑2-V1 REAR SIDE DOORS (40)  F37‑2-V2 REAR SIDE DOORS (40)  F38‑V1 OWNERS MANUAL (1)  F38‑V2 OWNERS MANUAL (1)  F40 TOWBAR(BOLT CONNECTION ) (4)  F40‑B TOWBAR(PIN SHAFT CONNECTION ) (3)  F41 AIR FILTER ASSY (17)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
1
Název součástky
Kód součástky

DOUBLE-ROW FRONT MIDDLE GUARD

5BYV-042045-6000

Počet 1 Cena 1 583
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

PLUG, FRONT SIDE PANEL

5BY0-041055

Počet 2 Cena 58,08
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

PLUG, PEDAL

5BY0-042032

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

PEDAL PLUG

5BYV-042032-AD00

Počet 2 Cena 29,04
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

BUSHING, CUP HOLDER

5BWV-043055-5001

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

REAR FOOTREST

5BYV-043057-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
14
Název součástky
Kód součástky

SERVICE COVER

5BYV-043058-6000

Počet 1 Cena 102
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

REAR MIDDLE COVER

5BYV-042043-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
16
Název součástky
Kód součástky

REAR CUP HOLDER BUSHING

5BYV-042044-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
17
Název součástky
Kód součástky

FRONT RH SIDE LOWER PANEL

5BYV-042024-6000

Počet 1 Cena 3 703
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

INNER HEX BOLT M6x14

5BWV-040001-5000

Počet 6 Cena 14,52
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

RUBBER SLEEVE

5BY0-040010

Počet 6 Cena 29,02
 ks
Číslo
na výkresu
2
Název součástky
Kód součástky

INNER HEX BOLT M6x20

5BWV-040008-5000

Počet 41 Cena 14,52
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

RH UPPER PANEL

5BYV-042026-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
21
Název součástky
Kód součástky

SIDE PANEL SEAL

5BYV-042033-6000

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
22
Název součástky
Kód součástky

REAR RH SIDE LOWER PANEL

5BYV-042029-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
23
Název součástky
Kód součástky

FRONT LH SIDE LOWER PANEL

5BYV-042023-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
24
Název součástky
Kód součástky

LH UPPER PANEL

5BYV-042025-6000

Počet 1 Cena 348
 ks
Číslo
na výkresu
25
Název součástky
Kód součástky

REAR LH SIDE LOWER PANEL

5BYV-042028-6000

Počet 1 Cena 1 873
 ks
Číslo
na výkresu
26
Název součástky
Kód součástky

FUEL TANK GUARD

5BWV-043056-5001

Počet 1 Cena 4 283
 ks
Číslo
na výkresu
27
Název součástky
Kód součástky

RETAINER

30301-060470

Počet 3 Cena 14,52
 ks
Číslo
na výkresu
28
Název součástky
Kód součástky

SERVICE COVER, SIDE BUMPER

5BWV-043052-5000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
29
Název součástky
Kód součástky

PLUG

5BYV-806114-1000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
3
Název součástky
Kód součástky

PLASTIC CLIPS

9060-040310

Počet 30 Cena 14,52
 ks
Číslo
na výkresu
30
Název součástky
Kód součástky

SPONGE PAD, FUEL TANK

9010-120008

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
31
Název součástky
Kód součástky

TIE BAND,BATTERY

7030-040910

Počet 1 Cena 174
 ks
Číslo
na výkresu
32
Název součástky
Kód součástky

CAP, GEARSHIFT

5BWV-043053-5000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
4
Název součástky
Kód součástky

FIXING RUBBER BUSHING

7020-040209

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
5
Název součástky
Kód součástky

INNER HEX SLEF-TAPPING SCREW ST4.8x16

5BWV-040016-5000

Počet 4 Cena 14,52
 ks
Číslo
na výkresu
6
Název součástky
Kód součástky

MIDDLE STORAGE BOX

5BWV-042044-5000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
7
Název součástky
Kód součástky

PEDAL

5BWV-043051-5000

Počet 1 Cena 9 293
 ks
Číslo
na výkresu
8
Název součástky
Kód součástky

INNER HEX BOLT M6x20

5BWV-040007-5000

Počet 23 Cena 14,52
 ks
Číslo
na výkresu
9
Název součástky
Kód součástky

NUT CLIP M6

8030-040800-00001

Počet 16 Cena 14,51
 ks
