Motor
Variátor CVT
Levý blok motoru (60)
Pravý blok motoru (44)
CVT blok (19)
Levý kryt motoru (29)
Víko hlavy válce I (5)
Víko hlavy válce II (5)
Hlava válce I (30)
Hlava válce II (35)
Válec (14)
Vačková hřídel I (8)
Vačková hřídel II (8)
Sací potrubí (9)
Stator (5)
Kliková hřídel a písty (14)
Variátor CVT (28)
Převodovka I (16)
Převodovka II (43)
Převodovka III (36)
Převodovka IV (33)
Olejová pumpa (11)
Systém chlazení oleje (21)
Vodní pumpa (19)
Startér (8)
Elektrický systém motoru (11)
Sada těsnění (1)
Sada gufer (1)

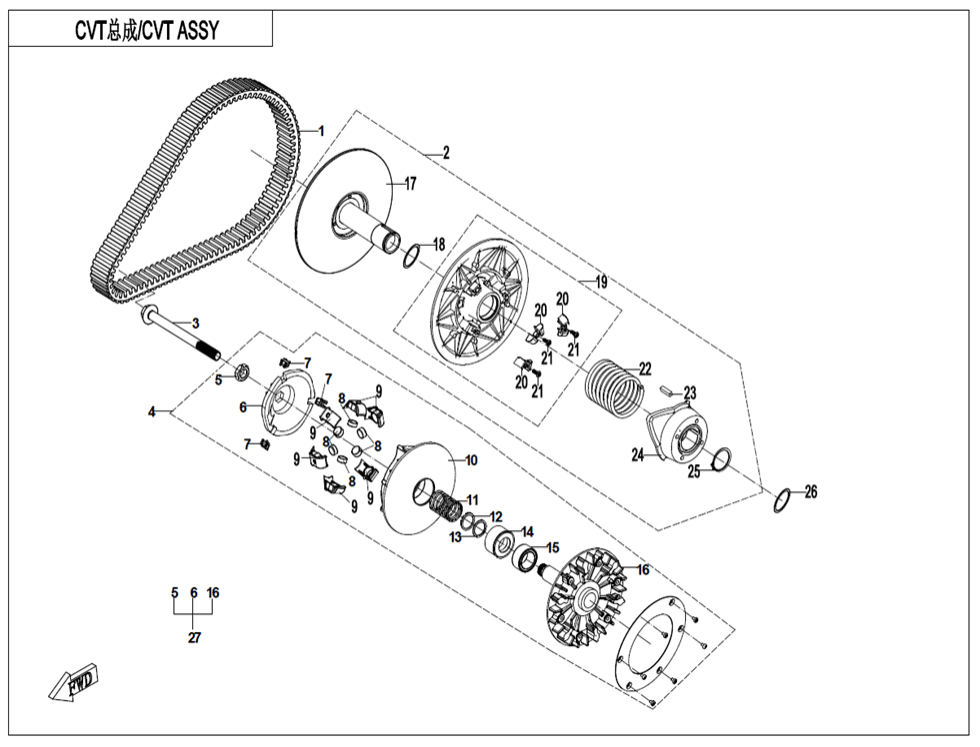

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky ŘEMEN CVT0JWA-055000-10000 |
Cena 5 885 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVEN PULLEY ASSY0JYA-052000-10000 |
Cena 16 624 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT, DRIVE PULLEY0GSV-050001-4000 |
Cena 160 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DRIVE PULLEY ASSY0JYA-051000-30000 |
Cena 22 244 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT, DRIVE PULLEY ⌀22L0JYA-051013-10001 |
Cena 1 088 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky THRUST COLLAR0JYA-051006-10000 |
Cena 12 414 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NYLON PARTS, THRUST DISC0JYA-051004-10000 |
Cena 451 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WEIGHT SLIDER0JYA-051001 |
Cena 233 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NYLON PROTECTOR,WEIGHT ROLLER0GR0-051005 |
Cena 606 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MOVING PLATE ASSY, DRIVE PULLEY0JYA-051100 |
Cena 13 299 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SPRING,DRIVE PULLEY0JY0-051002 |
Cena 1 258 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NYLON WASHER0GR0-051009-10000 |
Cena 404 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEEL WASHER0GR0-051011 |
Cena 404 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING SEAT0GR0-051001 |
Cena 2 035 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Ložisko0GR0-051400-10000 |
Cena 11 435 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DRIVE PULLEY STATIONARY SHEAVE0JYA-051200-10000 |
Cena 14 463 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FIXED SHEAVE, DRIVEN PULLEY0JYA-052100-10000 |
Cena 19 281 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NYLON WASHER0JYD-052001 |
Cena 109 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SLIDING FLANGE ASSY0GR0-0522A0 |
Cena 11 202 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NYLON BLOCK0GR0-052005 |
Cena 450 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub (vrut)0GR0-052006 |
Cena 124 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRING, DRIVEN PULLEY0GR0-052001 |
Cena 3 356 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky TAPER KEY0GR0-052003 |
Cena 124 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CAM PLATE0GR0-052002 |
Cena 4 071 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CIRCLIP0GR0-052004 |
Cena 450 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUSTING WASHER0GR0-050001-00001 |
Cena 15,54 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUSTING WASHER0GR0-050001-00002 |
Cena 15,54 Kč | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky THRUST DISC SERVICE KIT0JYA-0512A0 |
Cena cena není stanovena | není skladem |
