Gladiator Z1000 SPORT R

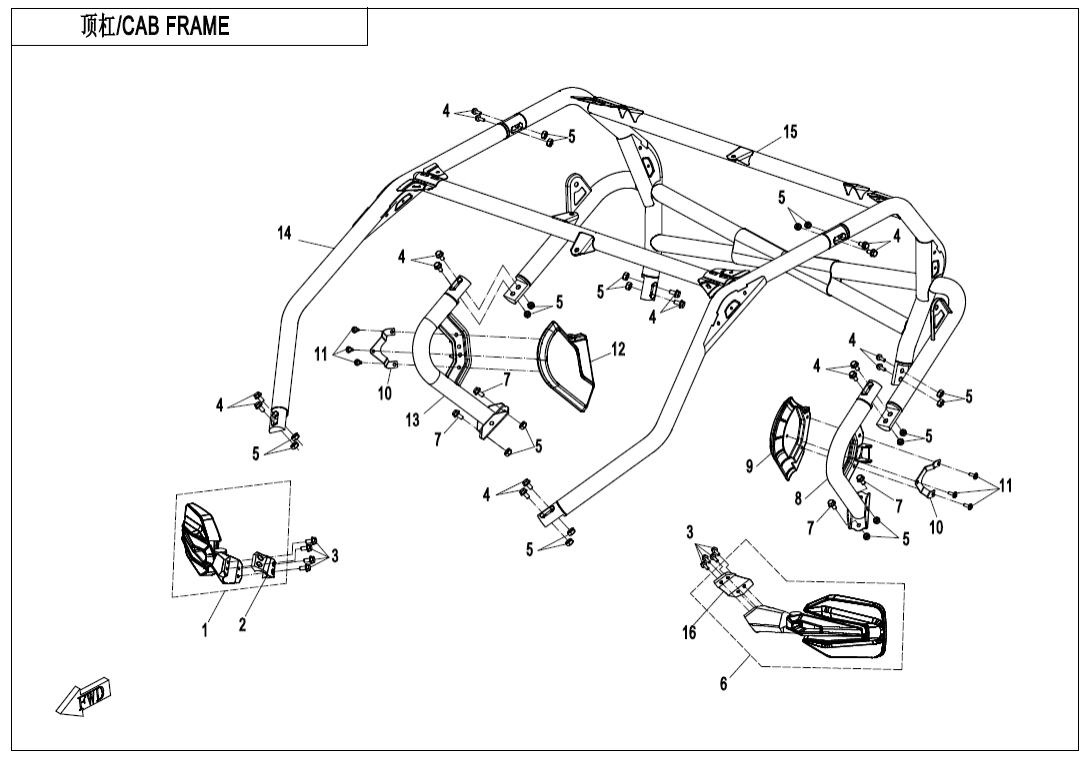

T1B (2023) F23 CAB FRAME(FOR 3‑POINT SEAT BELT) F00‑1 ENGINE MOUNTING PARTS (10)  F00‑2 CVT AIR PIPE (7)  F01 LOCK KIT (9)  F02 MUFFLER (44)  F03‑V1 FRAME (59)  F03‑V2 FRAME (58)  F04‑1 FRONT PLASTICS (21)  F04‑2 FRONT PLASTICS (38)  F04‑3 MIDDLE PLASTICS (22)  F04‑4 MIDDLE PLASTICS (22)  F04‑5 MIDDLE PLASTICS (19)  F04‑6 REAR PLASTICS (23)  F04‑7 REAR PLASTICS (28)  F04‑8 BOTTOM PLASTICS (21)  F05‑1 FRONT SUSPENSION (22)  F05‑2 FRONT SHOCK ABSORBER (13)  F05‑3 FRONT SUSPENSION (7)  F06‑1 REAR SUSPENSION (28)  F06‑2 REAR SHOCK ABSORBER (15)  F07 FRONT WHEEL (16)  F08 BRAKE SYSTEM (64)  F10 STEERING SYSTEM (45)  F11 REAR WHEEL (16)  F12 FUEL TANK (23)  F13‑V1 SEAT (16)  F13‑V2 SEAT (17)  F15‑1-V1 ELECTRIC SYSTEM (59)  F15‑1-V2 ELECTRIC SYSTEM (60)  F15‑2 TOWING WINCH (19)  F15‑3 ELECTRIC SYSTEM(LOF) (6)  F16 LIGHT (12)  F17 DASHBOARD (2)  F18 COOLING SYSTEM (35)  F19‑1-A DECAL,2023(NEW ROYAL BLUE) (16)  F19‑1-B DECAL KITS(2023, NEBULA BLACK) (16)  F19‑1-C DECAL,2023(PEARL WHITE) (16)  F19‑2-A WARNING LABEL(EU167) (25)  F19‑2-B WARNING LABEL(Turkey) (24)  F19‑3 REFLECTOR (4)  F19‑4 VEHICLE PLATE (1)  F20 TOOLS (6)  F23 CAB FRAME(FOR 3‑POINT SEAT BELT) (18)  F26 BODY ACCESSORIES (3)  F27 FRONT CV SHAFT (4)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (22)  F31 FRONT AXLE (75)  F32 GEAR SHIFTING (9)  F33‑A-V1 REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑A-V2 REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑B-V1 REAR AXLE(WITHOUT DIFFERENTIAL) (50)  F33‑B-V2 REAR AXLE(WITHOUT DIFFERENTIAL) (50)  F34 3‑POINT SEAT BELT (12)  F37 SIDE DOORS (34)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(GERMAN) (1)  F40 TOWBAR(BOLT CONNECTION) (9)  F41 AIR FILTER ASSY (6)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

RH REAR VIEW MIRROR ASSY.

5BY0-260120

Počet 1 Cena 3 553
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

MOUNT SEAT 2

5BY0-260124

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

INNER HEX SCREW M6x16

30102-060016810

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

Šroub

9010-300001

Počet 16 Cena 43,52
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

Matice

30203-102110

Počet 20 Cena 14,51
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

LH REAR VIEW MIRROR ASSY.

5BY0-260110

Počet 1 Cena 3 553
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

Šroub

30006-080016810

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

LH PROTECTION PIPE ASSY., PASSENGER MATTE BLACK

5BY0-230200-0B000

Počet 1 Cena 2 989
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

PASSENGER LH PROTECTION PIPE ASSY

5BYV-230200-1000-0B000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
09
Název součástky
Kód součástky

CUSHION MAT, LH PROTECTION PIPE

5BYV-230020-A100

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

BRACKET, BUMPER CUSHION MAT

5BY0-230001

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

INNER HEX SCREW M6x16

6NQ#-000206-6001

Počet 6 Cena 14,51
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

CUSHION MAT, RH PROTECTION PIPE

5BYV-230030-A100

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

RH PROTECTION PIPE ASSY., PASSENGER MATTE BLACK

5BY0-230300-0B000

Počet 1 Cena 2 989
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

PASSENGER RH PROTECTION PIPE ASSY

5BYV-230300-1000-0B000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
14
Název součástky
Kód součástky

FRONT FRAME, CAB NANO BLACK

5BYV-230400-1000-0BY00

Počet 1 Cena 9 554  není skladem
Číslo
na výkresu
15
Název součástky
Kód součástky

REAR FRAME, CAB NANO BLACK

5BYV-230500-1000-0BY00

Počet 1 Cena 14 505  není skladem
Číslo
na výkresu
16
Název součástky
Kód součástky

MOUNT SEAT Ⅱ

5BY0-260114

Počet 1 Cena cena není stanovena není skladem
