Gladiator Z1000 SPORT R

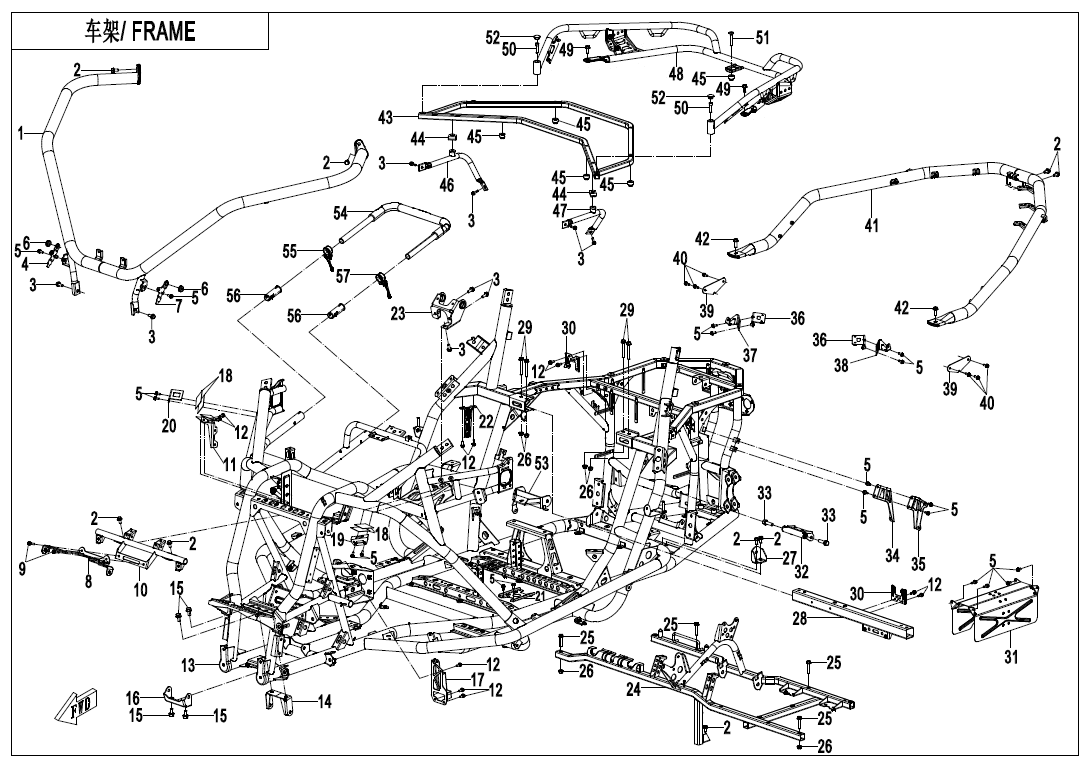

T1B (2023) F03‑V2 FRAME F00‑1 ENGINE MOUNTING PARTS (10)  F00‑2 CVT AIR PIPE (7)  F01 LOCK KIT (9)  F02 MUFFLER (44)  F03‑V1 FRAME (59)  F03‑V2 FRAME (58)  F04‑1 FRONT PLASTICS (21)  F04‑2 FRONT PLASTICS (38)  F04‑3 MIDDLE PLASTICS (22)  F04‑4 MIDDLE PLASTICS (22)  F04‑5 MIDDLE PLASTICS (19)  F04‑6 REAR PLASTICS (23)  F04‑7 REAR PLASTICS (28)  F04‑8 BOTTOM PLASTICS (21)  F05‑1 FRONT SUSPENSION (22)  F05‑2 FRONT SHOCK ABSORBER (13)  F05‑3 FRONT SUSPENSION (7)  F06‑1 REAR SUSPENSION (28)  F06‑2 REAR SHOCK ABSORBER (15)  F07 FRONT WHEEL (16)  F08 BRAKE SYSTEM (64)  F10 STEERING SYSTEM (45)  F11 REAR WHEEL (16)  F12 FUEL TANK (23)  F13‑V1 SEAT (16)  F13‑V2 SEAT (17)  F15‑1-V1 ELECTRIC SYSTEM (59)  F15‑1-V2 ELECTRIC SYSTEM (60)  F15‑2 TOWING WINCH (19)  F15‑3 ELECTRIC SYSTEM(LOF) (6)  F16 LIGHT (12)  F17 DASHBOARD (2)  F18 COOLING SYSTEM (35)  F19‑1-A DECAL,2023(NEW ROYAL BLUE) (16)  F19‑1-B DECAL KITS(2023, NEBULA BLACK) (16)  F19‑1-C DECAL,2023(PEARL WHITE) (16)  F19‑2-A WARNING LABEL(EU167) (25)  F19‑2-B WARNING LABEL(Turkey) (24)  F19‑3 REFLECTOR (4)  F19‑4 VEHICLE PLATE (1)  F20 TOOLS (6)  F23 CAB FRAME(FOR 3‑POINT SEAT BELT) (18)  F26 BODY ACCESSORIES (3)  F27 FRONT CV SHAFT (4)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (22)  F31 FRONT AXLE (75)  F32 GEAR SHIFTING (9)  F33‑A-V1 REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑A-V2 REAR AXLE(AUTOMATIC LOCK DIFFERENTIAL ) (55)  F33‑B-V1 REAR AXLE(WITHOUT DIFFERENTIAL) (50)  F33‑B-V2 REAR AXLE(WITHOUT DIFFERENTIAL) (50)  F34 3‑POINT SEAT BELT (12)  F37 SIDE DOORS (34)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(GERMAN) (1)  F40 TOWBAR(BOLT CONNECTION) (9)  F41 AIR FILTER ASSY (6)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
1
Název součástky
Kód součástky

FRONT BUMPER ASSY.

5BY0-030300-0B000

Počet 1 Cena 9 314
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

MOUNTING BRACKET, HEADLIGHT

5BY0-030400

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

MOUNTING BRACKET, RESERVOIR

5BY0-030060

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
12
Název součástky
Kód součástky

BOLT M6x16

30006-060016810

Alternativy: 30006-060016870

Počet 11 Cena 14,51
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

FRAME ASSY.

5BYV-031000-A103

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
14
Název součástky
Kód součástky

UPPER ADAPTER BRACKET, FRONT GEAR CASE

5BWV-030050-5000

Počet 1 Cena 334
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

Šroub

30006-102020810

Počet 4 Cena 43,52
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

FRONT LOWER BRACKET, FRONT GEAR CASE

5BYV-030050-A100

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
17
Název součástky
Kód součástky

BRACKET, THROTTLE PEDAL

5BY0-030660

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
18
Název součástky
Kód součástky

SPONGE PAD, FUEL TANK

9010-120008

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

LH BRACKET, FRONT INNER LOCK PANEL

5BY0-030622

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
2
Název součástky
Kód součástky

Šroub

30006-080016810

Počet 9 Cena 14,51
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

RH BRACKET, FRONT INNER LOCK PANEL

5BY0-030623

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
21
Název součástky
Kód součástky

MOUNTING BRACKET, BRAKE HOSE CASE

5BY0-030070

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
22
Název součástky
Kód součástky

MOUNT SEAT, REGULATOR

5HY0-030410

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
23
Název součástky
Kód součástky

CONVERTING BRACKET, STEERING WHEEL

5BY0-030020

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
24
Název součástky
Kód součástky

SEAT ASSY

5BYV-030100-A101

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
25
Název součástky
Kód součástky

Šroub

30006-080040810

Počet 4 Cena 29,02
 ks
Číslo
na výkresu
26
Název součástky
Kód součástky

NUT M8

30204-080810

Počet 6 Cena 14,51
 ks
Číslo
na výkresu
27
Název součástky
Kód součástky

MOVING BRACKET(LH), ENGINE

7000-031802

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
28
Název součástky
Kód součástky

UPPER BAR ASSY., ENGINE

5BY0-030200

Počet 1 Cena 1 307
 ks
Číslo
na výkresu
29
Název součástky
Kód součástky

Šroub

30006-080060810

Počet 4 Cena 29,04
 ks
Číslo
na výkresu
3
Název součástky
Kód součástky

BOLT M8x20

30006-080020810

Počet 9 Cena 14,51
 ks
Číslo
na výkresu
30
Název součástky
Kód součástky

MOUNT SEAT, IGNITION COIL

5HY0-030060

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
31
Název součástky
Kód součástky

HEAT INSULATOR ASSY

7000-020020-10000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
32
Název součástky
Kód součástky

FRONT UPPER BRACKET, REAR GEAR CASE

5BY0-030030

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
33
Název součástky
Kód součástky

Šroub

30006-102035810

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
34
Název součástky
Kód součástky

LOWER RH MOUNTING PLATE, TAIL GUARD

5BY0-030906

Počet 1 Cena 116
 ks
Číslo
na výkresu
35
Název součástky
Kód součástky

LOWER LH MOUNTING PLATE, TAIL GUARD

5BY0-030905

Počet 1 Cena 116
 ks
Číslo
na výkresu
36
Název součástky
Kód součástky

REAR FIX SEAT, FENDER

5BYA-030020-10000

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
37
Název součástky
Kód součástky

RH BRACKET, REAR FENDER

5BY0-030920

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
38
Název součástky
Kód součástky

LH BRACKET, REAR FENDER

5BY0-030910

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
39
Název součástky
Kód součástky

BRACKET, REAR FENDER

5BY0-030951

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
4
Název součástky
Kód součástky

BRACKET, FRONT RH REFLECTOR

5BY0-030940

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
40
Název součástky
Kód součástky

BOLT M6x16

30006-060016870

Počet 6 Cena 14,51
 ks
Číslo
na výkresu
41
Název součástky
Kód součástky

REAR BUMPER ASSY.

5BYA-030500-0B000

Počet 1 Cena 6 064
 ks
Číslo
na výkresu
41
Název součástky
Kód součástky

REAR BUMPER ASSY

5BYV-030500-B100-0B000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
42
Název součástky
Kód součástky

Šroub

30006-080025810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
43
Název součástky
Kód součástky

MOUNTING BRACKET, STORAGE RACK

5BYA-030010

Počet 1 Cena 1 973
 ks
Číslo
na výkresu
44
Název součástky
Kód součástky

RUBBER CUSHION, MAIN STAND

5190-001003

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
45
Název součástky
Kód součástky

MOUNTING SLEEVE, REAR CARGO BOX

5BY0-030621

Počet 5 Cena cena není stanovena není skladem
Číslo
na výkresu
46
Název součástky
Kód součástky

RH SUPPORTER, STORAGE RACK

5BYA-030400

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
47
Název součástky
Kód součástky

LH SUPPORTOR ASSY., RACK

5BYA-030300

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
48
Název součástky
Kód součástky

REAR RACK ASSY.

5BYA-030600-0B000

Počet 1 Cena 4 933
 ks
Číslo
na výkresu
49
Název součástky
Kód součástky

Šroub

30006-080020870

Počet 2 Cena 14,52
 ks
Číslo
na výkresu
5
Název součástky
Kód součástky

BOLT M6x12

30006-060012810

Alternativy: 30006-060012870

Počet 20 Cena 14,51
 ks
Číslo
na výkresu
50
Název součástky
Kód součástky

INNER HEX SCREW M8x30

30102-080030860

Počet 2 Cena 29,04
 ks
Číslo
na výkresu
51
Název součástky
Kód součástky

INNER HEX SCREW M8x52

5BY0-000306

Počet 1 Cena 43,52
 ks
Číslo
na výkresu
52
Název součástky
Kód součástky

PLUG 25-16

6NQ3-250022-00001

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
53
Název součástky
Kód součástky

FRONT BRACKET, ENGINE

5BWV-030080-5000

Počet 1 Cena 305
 ks
Číslo
na výkresu
54
Název součástky
Kód součástky

ARMREST RAIL ASSY

5BWV-100100-5000

Počet 1 Cena 2 280
 ks
Číslo
na výkresu
55
Název součástky
Kód součástky

ARMREST RAIL CLAMP ASSY, RH

5BYV-109400-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
56
Název součástky
Kód součástky

BUSHING, ARMREST RAIL

5BWV-107400-5000

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
57
Název součástky
Kód součástky

ARMREST RAIL CLAMP ASSY, LH

5BYV-109300-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
6
Název součástky
Kód součástky

RUBBER DAMPER, OUTER GUARD

A000-040302

Počet 2 Cena 29,04
 ks
Číslo
na výkresu
7
Název součástky
Kód součástky

BRACKET, FRONT LH REFLECTOR

5BY0-030930

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
8
Název součástky
Kód součástky

MOUNTING BRACKET, FRONT INNER PLATIC LOCK PLATE

5BY0-030090

Počet 1 Cena 435
 ks
Číslo
na výkresu
9
Název součástky
Kód součástky

BOLT M6x25

30006-060025810

Počet 2 Cena 14,51
 ks
