| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|

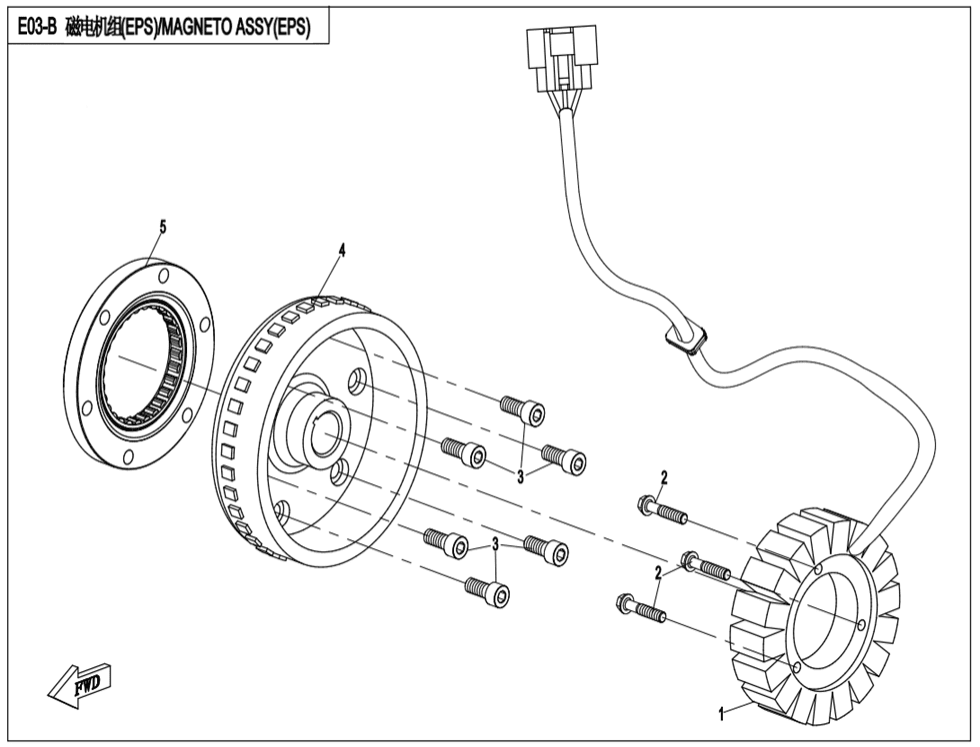

Číslo na výkresu 01 |
Název součástky Kód součástky MAGNETO STATOR ASSY.0800-032000-60000 |
Cena 7 646 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x350800-030001-00001 |
Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INNER HEX SCREW30102-080020820 Alternativy: 30102-080020810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky MAGNETO ROTOR ASSY.0JYA-031000-40000 |
Cena 7 617 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OVERRIDING CLUTCH0180-091200 |
Cena 6 325 Kč |
