Gladiator X850

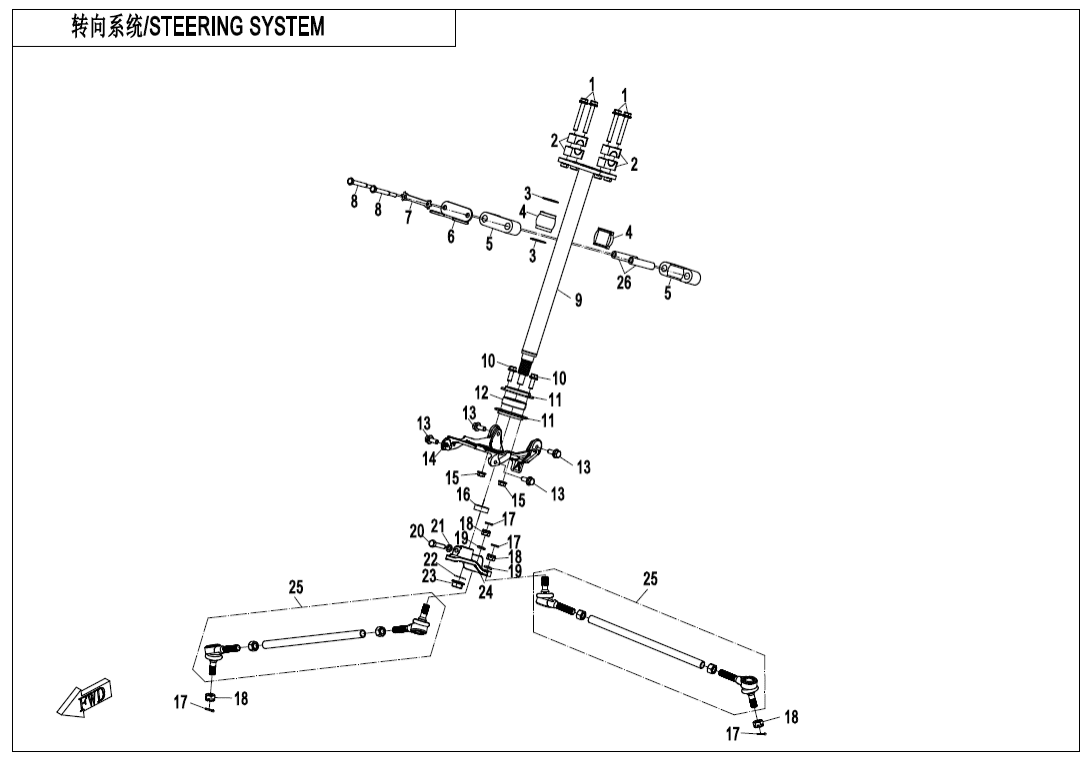

T3B (2024) F10‑2-A STEERING SYSTEM F00‑1-V2 ENGINE MOUNTING PARTS (11)  F00‑2 CVT AIR PIPE (14)  F01 LOCK KIT (2)  F02‑1 MUFFLER (36)  F02‑2-V2 HEAT INSULATION PLATE (7)  F03‑V7 FRAME (38)  F04‑1 FRONT PLASTICS (27)  F04‑2 FRONT PLASTICS (41)  F04‑3-V3 MIDDLE PLASTICS (32)  F04‑4-V2 REAR PLASTICS (27)  F04‑5-V1 BOTTOM PLASTICS (13)  F04‑5-V2 BOTTOM PLASTICS (13)  F04‑6 REFLECTOR (5)  F05‑1 FRONT SUSPENSION (22)  F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)  F05‑2-B FRONT SHOCK ABSORBER(GAS) (12)  F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (67)  F06‑1-V1 REAR SUSPENSION(CASTING) (26)  F06‑1-V2 REAR SUSPENSION(CASTING) (27)  F06‑1-V3 REAR SUSPENSION(CASTING) (27)  F06‑2-A REAR SHOCK ABSORBER(OIL) (9)  F06‑2-B REAR SHOCK ABSORBER(GAS) (19)  F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (72)  F07 FRONT WHEEL (12)  F08‑A BRAKE SYSTEM‑LH,PARKING (47)  F08‑B BRAKE SYSTEM‑RH,PARKING (46)  F10‑1-V2 HANDLEBAR (32)  F10‑2-A STEERING SYSTEM (26)  F10‑2-B‑V2 STEERING SYSTEM(EPS) (29)  F11 REAR WHEEL (12)  F12‑V2 FUEL TANK (20)  F13‑A SEAT(BLACK) (16)  F13‑B SEAT(BLACK AND GRAY) (16)  F14 RACK(STANDARD) (10)  F15‑1-V4 ELECTRIC SYSTEM (42)  F15‑2-V3 TOWING WINCH (13)  F15‑2-V4 TOWING WINCH (15)  F16‑V3 LIGHTS (8)  F17 DASHBOARD (3)  F18‑V3 COOLING SYSTEM (31)  F19‑1-A DECAL,2024,(LAVA ORANGE) (12)  F19‑1-B DECAL,2024,(GHOST GRAY) (12)  F19‑1-C DECAL,2024,(NEW ROYAL BLUE) (12)  F19‑1-D DECAL,2024,(TRUE TIMBER CAMO) (8)  F19‑2-V1 DECAL WARNING (19)  F19‑2-V2 DECAL WARNING (19)  F19‑3 TOWING LABEL (1)  F20 TOOLS (1)  F23‑V6 BUMPER (5)  F27 FRONT CV SHAFT (5)  F28 REAR CV SHAFT (4)  F30‑V2 DRIVETRAIN SYSTEM (16)  F31 FRONT AXLE (75)  F32‑V2 GEAR SHIFTING (15)  F33‑A-V2 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑B-V2 REAR AXLE(ON CAMMAND) (67)  F33‑C-V3 REAR AXLE(NO DIFFERENTIAL) (50)  F38‑A OWNER\'S MANUAL(EU167) (1)  F38‑B OWNER\'S MANUAL(GERMAN) (1)  F40‑V3 TOWBAR (9)  F41‑V3 AIR FILTER ASSY. (20)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

INNER HEX SCREW M8x45

30102-080045810

Počet 4 Cena 29,02
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

HANDLEBAR BLOCK

9DSV-100001-6K01

Počet 4 Cena 407
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

O-Kroužek

30502-032800N

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

INNER BUSHING,STEERING SHAFT SPHERICAL

7020-100602

Počet 2 Cena 232
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

OUTER BUSHING, STEERING SHAFT SPHERICAL

7020-100601-00001

Počet 2 Cena 145
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

LINKING PLATE ASSY.

7020-100610-10000

Počet 1 Cena 87,05
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

LOCKING PIECE

7020-100603

Počet 1 Cena 29,02
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

Šroub

30003-080075810

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

STEERING STEM ASSY

9AWV-102100-7500

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

BOLT M8x30

30006-080030810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

SEAT, STEERING SHAFT

7020-100301-10000

Počet 2 Cena 72,54
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

BEARING,OUTER SPHERICAL

7020-100600

Počet 1 Cena 740
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

Šroub

30006-080025810

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

BRACKET, STEERING SEAT

9AWV-100011-2E00

Počet 1 Cena 2 294
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

NUT M8

30204-080810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

SHAFT SLEEVE

9CR6-102002

Počet 1 Cena 72,54
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

COTTER PIN

30903-0201610

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

1-TYPE NUT

9010-100002

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

Podložka

30306-100112

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

BOLT M8X35

9CR6-102003

Počet 1 Cena 29,02
 ks
Číslo
na výkresu
21
Název součástky
Kód součástky

Podložka

30303-080112

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
22
Název součástky
Kód součástky

Podložka

30306-140112

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
23
Název součástky
Kód součástky

Matice

30204-122810

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
24
Název součástky
Kód součástky

STEERING ARM

9AWA-100001-20000

Počet 1 Cena 798
 ks
Číslo
na výkresu
25
Název součástky
Kód součástky

STEERING TIE-ROD

9AWA-104100

Počet 2 Cena 1 697
 ks
Číslo
na výkresu
26
Název součástky
Kód součástky

Pouzdro

7020-100604-00001

Počet 2 Cena 29,02
 ks
