T3B (2024)

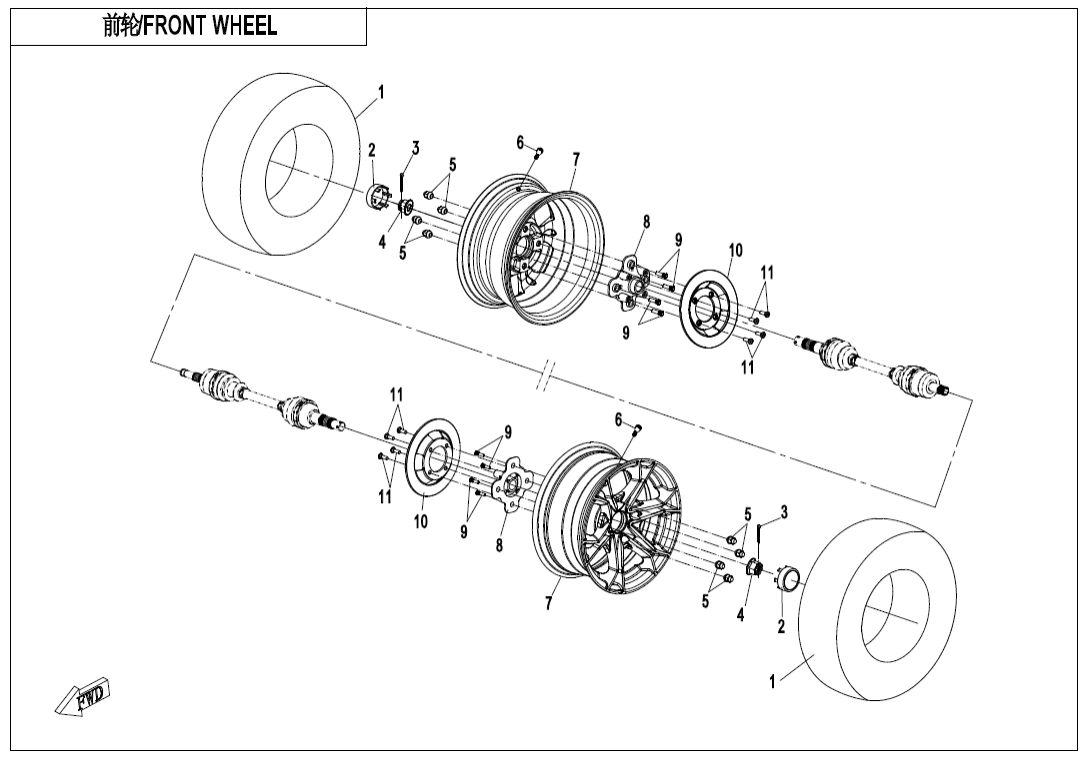

F07 FRONT WHEEL
F00‑1-V2 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (14)
F01 LOCK KIT (2)
F02‑1 MUFFLER (36)
F02‑2-V2 HEAT INSULATION PLATE (7)
F03‑V7 FRAME (38)
F04‑1 FRONT PLASTICS (27)
F04‑2 FRONT PLASTICS (41)
F04‑3-V3 MIDDLE PLASTICS (32)
F04‑4-V2 REAR PLASTICS (27)
F04‑5-V1 BOTTOM PLASTICS (13)
F04‑5-V2 BOTTOM PLASTICS (13)
F04‑6 REFLECTOR (5)
F05‑1 FRONT SUSPENSION (22)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(GAS) (12)
F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (67)
F06‑1-V1 REAR SUSPENSION(CASTING) (26)
F06‑1-V2 REAR SUSPENSION(CASTING) (27)
F06‑1-V3 REAR SUSPENSION(CASTING) (27)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(GAS) (19)
F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (72)
F07 FRONT WHEEL (12)
F08‑A BRAKE SYSTEM‑LH,PARKING (47)
F08‑B BRAKE SYSTEM‑RH,PARKING (46)
F10‑1-V2 HANDLEBAR (32)
F10‑2-A STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (29)
F11 REAR WHEEL (12)
F12‑V2 FUEL TANK (20)
F13‑A SEAT(BLACK) (16)
F13‑B SEAT(BLACK AND GRAY) (16)
F14 RACK(STANDARD) (10)
F15‑1-V4 ELECTRIC SYSTEM (42)
F15‑2-V3 TOWING WINCH (13)
F15‑2-V4 TOWING WINCH (15)
F16‑V3 LIGHTS (8)
F17 DASHBOARD (3)
F18‑V3 COOLING SYSTEM (31)
F19‑1-A DECAL,2024,(LAVA ORANGE) (12)
F19‑1-B DECAL,2024,(GHOST GRAY) (12)
F19‑1-C DECAL,2024,(NEW ROYAL BLUE) (12)
F19‑1-D DECAL,2024,(TRUE TIMBER CAMO) (8)
F19‑2-V1 DECAL WARNING (19)
F19‑2-V2 DECAL WARNING (19)
F19‑3 TOWING LABEL (1)
F20 TOOLS (1)
F23‑V6 BUMPER (5)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30‑V2 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (75)
F32‑V2 GEAR SHIFTING (15)
F33‑A-V2 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V2 REAR AXLE(ON CAMMAND) (67)
F33‑C-V3 REAR AXLE(NO DIFFERENTIAL) (50)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F40‑V3 TOWBAR (9)
F41‑V3 AIR FILTER ASSY. (20)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Pneu CST ABUZZ 26x9-14 48J30703-1403 |
Počet 2 | Cena 2 735 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO COVER, RIM5ASV-070101-6001 |
Počet 2 | Cena 435 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky COTTER PIN30903-0403610 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HEX FLANGE NUT5HY0-110001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky MOUNTING NUT, RIM9010-070002-A000 |
Počet 8 | Cena 87,05 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky VALVE, INFLATION5190-070030-1000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT RIM9SW0-070100-0B200 |
Počet 2 | Cena 3 917 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT RIM9SW0-070100 |
Počet 2 | Cena 3 917 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT RIM9AWV-070100-8000 |
Počet 2 | Cena 4 392 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT WHEEL BRACKET9GQV-070001-1401 |
Počet 2 | Cena 1 568 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT，FRONT WHEEL BRACKET9010-070201 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT BRAKE DISC7020-080003-00001 |
Počet 2 | Cena 726 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 8 | Cena 43,52 Kč |
