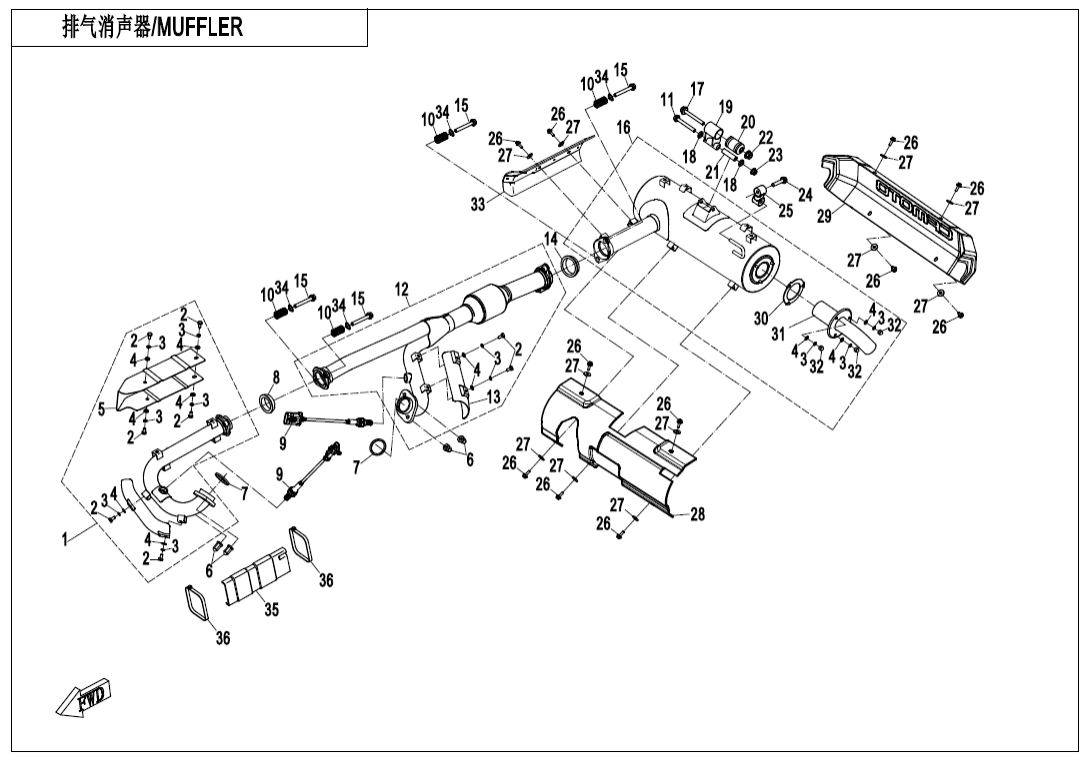

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky EXHAUST PIPE ASSY, FIRST CYLINDER 9AWA-021100-10002	Počet 1	Cena 5 644 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky Šroub 30000-060010700 Alternativy: 30000-060012820	Počet 8	Cena cena není stanovena	není skladem
Číslo na výkresu 03	Název součástky Kód součástky Podložka 30303-060900 Alternativy: 30303-060112	Počet 11	Cena 14,52 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky WASHER 6 30306-060800	Počet 11	Cena 14,51 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky HEAT INSULATOR 9AWA-021101	Počet 1	Cena 682 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky NUT M8, MUFFLER JOINT 8010-020001	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky BUSHING, EXHAUST PIPE 0800-022300	Počet 2	Cena 87,05 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky SMALL GRAPHITE RING 9AWA-021003-00002	Počet 1	Cena 363 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky OXYGEN SENSOR 0800-176000	Počet 2	Cena 5 281 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky SPRING, MUFFLER 9AWA-021001	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky Šroub 30006-080065810	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky EXHAUST PIPE ASSY 9AW3-021200-00002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 13	Název součástky Kód součástky HEAT INSULATOR 9AWA-021201	Počet 1	Cena 638 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky GRAPHITE RING, BIG 9AWA-021004-00002	Počet 1	Cena 377 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky Šroub 9AWA-021002-10000	Počet 4	Cena 131 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky Sestava výfuku a tlumiče 9AWV-021300-10002	Počet 1	Cena 14 740 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky Šroub 30006-102070810	Počet 1	Cena 29,04 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky WIRE WASHER 9CR6-020003	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky MOUNT ASSY., MUFFLER 9CR6-020020	Počet 1	Cena 131 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky CUSHION SLEEVE 9010-050500	Počet 1	Cena 116 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky LINER, MUFFLER 7020-020001	Počet 1	Cena 58,03 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky NUT M8 30204-080810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky Šroub 30006-080040810	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky CONNECTING PARTS, ENGINE UPPER BRACKET 7020-000160	Počet 1	Cena 290 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 11	Cena 14,51 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky Podložka 30305-060112	Počet 11	Cena 14,51 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky INNER HEAT INSULATOR, MUFFLER BODY 9AWA-020001-20000	Počet 1	Cena 841 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky DECO COVER, MUFFLER 9AWV-020002-2E00	Počet 1	Cena 2 280 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky SEAL GASKET 5BY2-021001	Počet 1	Cena 116 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky LAPAČ JISKER 9AWV-021320	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 32	Název součástky Kód součástky CAP NUT 30206-060500	Počet 3	Cena cena není stanovena	není skladem
Číslo na výkresu 33	Název součástky Kód součástky HEAT INSULATOR ASSY 9AWA-020010	Počet 1	Cena 668 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky Pouzdro 9AWA-021005	Počet 4	Cena 203 Kč	ks
Číslo na výkresu 35	Název součástky Kód součástky HEAT INSULATOR, FRONT EXHAUST PIPE 9AWA-021006	Počet 1	Cena 740 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky SCREW CLAMP，A-TYPE 9030-000109	Počet 2	Cena 116 Kč	ks
