Gladiator X850

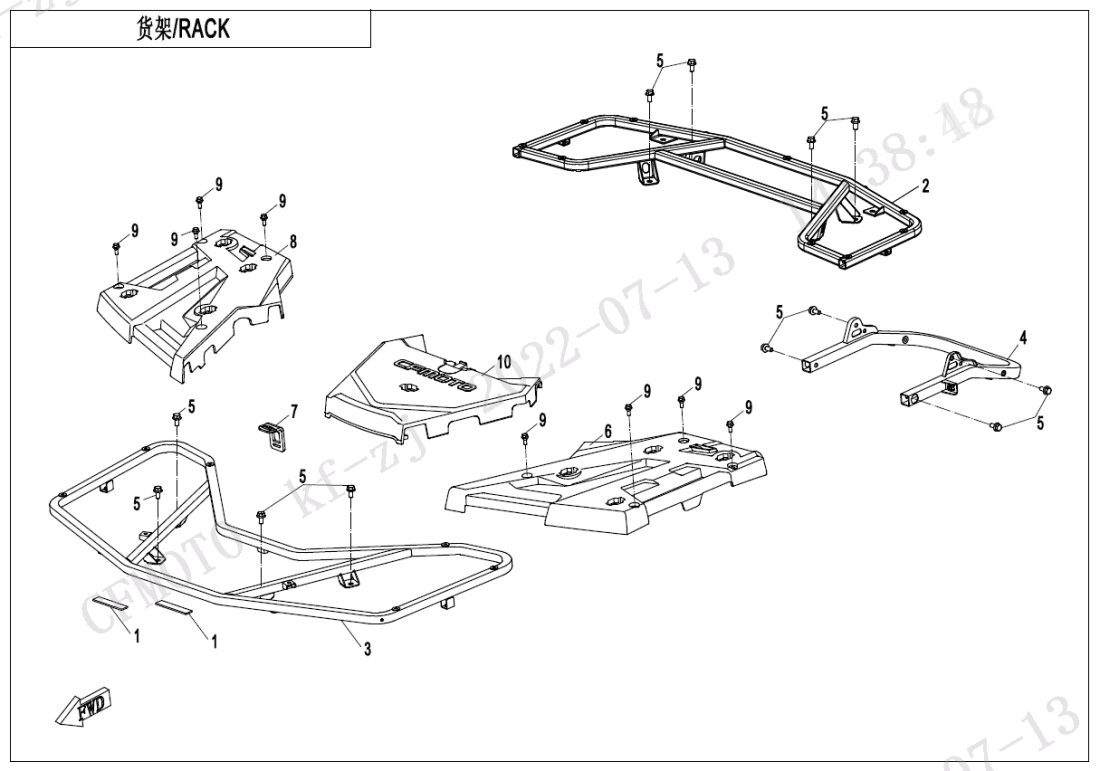

T3B (2023) F14 RACK(STANDARD) F00‑1-V2 ENGINE MOUNTING PARTS (11)  F00‑2 CVT AIR PIPE (14)  F01 LOCK KIT (2)  F02‑1 MUFFLER (38)  F02‑2-V2 HEAT INSULATION PLATE (7)  F03‑V7 FRAME (39)  F04‑1 FRONT PLASTICS (27)  F04‑2 FRONT PLASTICS (39)  F04‑3-V3 MIDDLE PLASTICS (29)  F04‑4-V2 REAR PLASTICS (27)  F04‑5-V1 BOTTOM PLASTICS (13)  F04‑5-V2 BOTTOM PLASTICS (13)  F04‑6 REFLECTOR (5)  F05‑1 FRONT SUSPENSION (21)  F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)  F05‑2-B FRONT SHOCK ABSORBER(GAS) (12)  F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (67)  F06‑1-V1 REAR SUSPENSION(CASTING) (26)  F06‑1-V2 REAR SUSPENSION(CASTING) (27)  F06‑2-A REAR SHOCK ABSORBER(OIL) (9)  F06‑2-B REAR SHOCK ABSORBER(GAS) (19)  F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (72)  F07 FRONT WHEEL (11)  F08‑A BRAKE SYSTEM‑LH,PARKING (44)  F08‑B BRAKE SYSTEM‑RH,PARKING (43)  F10‑1-V1 HANDLEBAR (29)  F10‑1-V2 HANDLEBAR (30)  F10‑2-A STEERING SYSTEM (27)  F10‑2-B‑V2 STEERING SYSTEM(EPS) (30)  F11 REAR WHEEL (11)  F12‑V2 FUEL TANK (19)  F12‑V3 FUEL TANK (20)  F13‑A SEAT(BLACK) (16)  F13‑B SEAT(BLACK AND GRAY) (16)  F14 RACK(STANDARD) (10)  F15‑1-V3 ELECTRIC SYSTEM (39)  F15‑1-V4 ELECTRIC SYSTEM (41)  F15‑2-V3 TOWING WINCH (14)  F15‑2-V4 TOWING WINCH (16)  F16‑V3 LIGHTS (10)  F17 DASHBOARD (3)  F18‑V3 COOLING SYSTEM (31)  F19‑1-A DECAL,2023(LAVA ORANGE@^NEW ROYAL BLUE@^GHOST GRAY) (10)  F19‑1-B DECAL,2023(TRUE TIMBER CAMO) (8)  F19‑2 DECAL WARNING (19)  F19‑3 TOWING LABEL (1)  F20 TOOLS (1)  F23‑V6 BUMPER (5)  F27 FRONT CV SHAFT (5)  F28 REAR CV SHAFT (4)  F30‑V2 DRIVETRAIN SYSTEM (16)  F31 FRONT AXLE (75)  F32‑V1 GEAR SHIFTING (13)  F32‑V2 GEAR SHIFTING (15)  F33‑A-V1 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑A-V2 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)  F33‑B-V1 REAR AXLE(ON CAMMAND) (67)  F33‑B-V2 REAR AXLE(ON CAMMAND) (67)  F33‑C-V2 REAR AXLE(NO DIFFERENTIAL) (50)  F33‑C-V3 REAR AXLE(NO DIFFERENTIAL) (50)  F38 OWNER\'S MANUAL (1)  F40‑V3 TOWBAR (9)  F41‑V3 AIR FILTER ASSY. (20)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

SPONGE STRIP 1, HEAT INSULATOR

9060-038129

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

BRACKET, REAR RACK COVER

9AWA-142000-20000

Počet 1 Cena 2 321
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

BRACKET, REAR RACK COVER

9AWA-143000-20000

Počet 1 Cena 3 627
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

REAR BUMPER ASSY

9AWA-144000-50000

Počet 1 Cena 1 509
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

Šroub

30006-080016810

Počet 12 Cena 14,51
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

LH COVER, FRONT RACK

9AWA-141001

Počet 1 Cena 1 117
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

TIE BAND, RACK COVER

7020-140002

Počet 1 Cena 87,05
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

RH COVER, FRONT RACK

9AWA-141003

Počet 1 Cena 1 117
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

BOLT M6x14

5HY#-040001-1000

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

Přední víko

9AWV-141002-2E00

Počet 1 Cena 972
 ks
