T3B (2023)

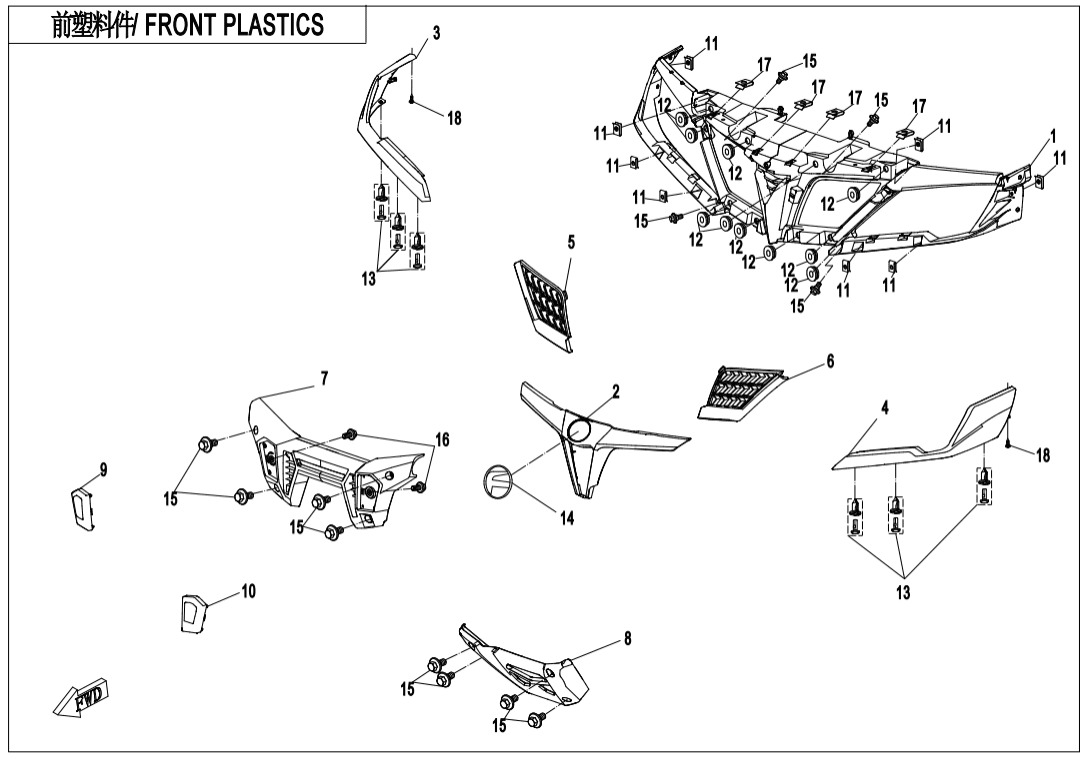

F04‑1 FRONT PLASTICS
F00‑1-V2 ENGINE MOUNTING PARTS (11)
F00‑2 CVT AIR PIPE (14)
F01 LOCK KIT (2)
F02‑1 MUFFLER (38)
F02‑2-V2 HEAT INSULATION PLATE (7)
F03‑V7 FRAME (39)
F04‑1 FRONT PLASTICS (27)
F04‑2 FRONT PLASTICS (39)
F04‑3-V3 MIDDLE PLASTICS (29)
F04‑4-V2 REAR PLASTICS (27)
F04‑5-V1 BOTTOM PLASTICS (13)
F04‑5-V2 BOTTOM PLASTICS (13)
F04‑6 REFLECTOR (5)
F05‑1 FRONT SUSPENSION (21)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(GAS) (12)
F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (67)
F06‑1-V1 REAR SUSPENSION(CASTING) (26)
F06‑1-V2 REAR SUSPENSION(CASTING) (27)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(GAS) (19)
F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (72)
F07 FRONT WHEEL (11)
F08‑A BRAKE SYSTEM‑LH,PARKING (44)
F08‑B BRAKE SYSTEM‑RH,PARKING (43)
F10‑1-V1 HANDLEBAR (29)
F10‑1-V2 HANDLEBAR (30)
F10‑2-A STEERING SYSTEM (27)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (30)
F11 REAR WHEEL (11)
F12‑V2 FUEL TANK (19)
F12‑V3 FUEL TANK (20)
F13‑A SEAT(BLACK) (16)
F13‑B SEAT(BLACK AND GRAY) (16)
F14 RACK(STANDARD) (10)
F15‑1-V3 ELECTRIC SYSTEM (39)
F15‑1-V4 ELECTRIC SYSTEM (41)
F15‑2-V3 TOWING WINCH (14)
F15‑2-V4 TOWING WINCH (16)
F16‑V3 LIGHTS (10)
F17 DASHBOARD (3)
F18‑V3 COOLING SYSTEM (31)
F19‑1-A DECAL,2023(LAVA ORANGE@^NEW ROYAL BLUE@^GHOST GRAY) (10)
F19‑1-B DECAL,2023(TRUE TIMBER CAMO) (8)
F19‑2 DECAL WARNING (19)
F19‑3 TOWING LABEL (1)
F20 TOOLS (1)
F23‑V6 BUMPER (5)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30‑V2 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (75)
F32‑V1 GEAR SHIFTING (13)
F32‑V2 GEAR SHIFTING (15)
F33‑A-V1 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑A-V2 REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B-V1 REAR AXLE(ON CAMMAND) (67)
F33‑B-V2 REAR AXLE(ON CAMMAND) (67)
F33‑C-V2 REAR AXLE(NO DIFFERENTIAL) (50)
F33‑C-V3 REAR AXLE(NO DIFFERENTIAL) (50)
F38 OWNER\'S MANUAL (1)
F40‑V3 TOWBAR (9)
F41‑V3 AIR FILTER ASSY. (20)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky HEADLIGHT PANEL9AWA-041011 |
Počet 1 | Cena 1 335 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE TRUE TIMBER CAMO9AWV-041012-2E00-0RE00 |
Počet 1 | Cena 1 799 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE LAVA ORANGE9AWV-041012-2E00-0YD00 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE GHOST GRAY9AWV-041012-2E00-0H900 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE NEW ROYAL BLUE9AWV-041012-2E00-0EC00 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT RH DECO COVER GHOST GRAY9AWA-041016-0H900 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH FRONT DECO GUARD LAVA ORANGE9AWA-041016-0YD00 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT DECO COVER, RH, TRUE TIMBER CAMO9AWA-041016-0RE00 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH FRONT DECO GUARD NEW ROYAL BLUE9AWA-041016-0EC00 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT DECO COVER, LH, TRUE TIMBER CAMO9AWA-041015-0RE00 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LH FRONT DECO GUARD LAVA ORANGE9AWA-041015-0YD00 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT LH DECO COVER GHOST GRAY9AWA-041015-0H900 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LH FRONT DECO GUARD NEW ROYAL BLUE9AWA-041015-0EC00 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FRONT VENTILATION NETWORKS,RH9AWA-041018 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT VENTILATION NETWORKS,LH9AWA-041017 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO PLATE, FRONT LICENSE9AWA-041041 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT LOWER GUARD9AWA-041044 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH FRONT BUMPER BLOCK9AWA-041043-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH FRONT BUMPER BLOCK9AWA-041042-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CFMOTO LOGO5ASV-190001-6000 |
Počet 1 | Cena 740 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 6 | Cena 14,51 Kč |
