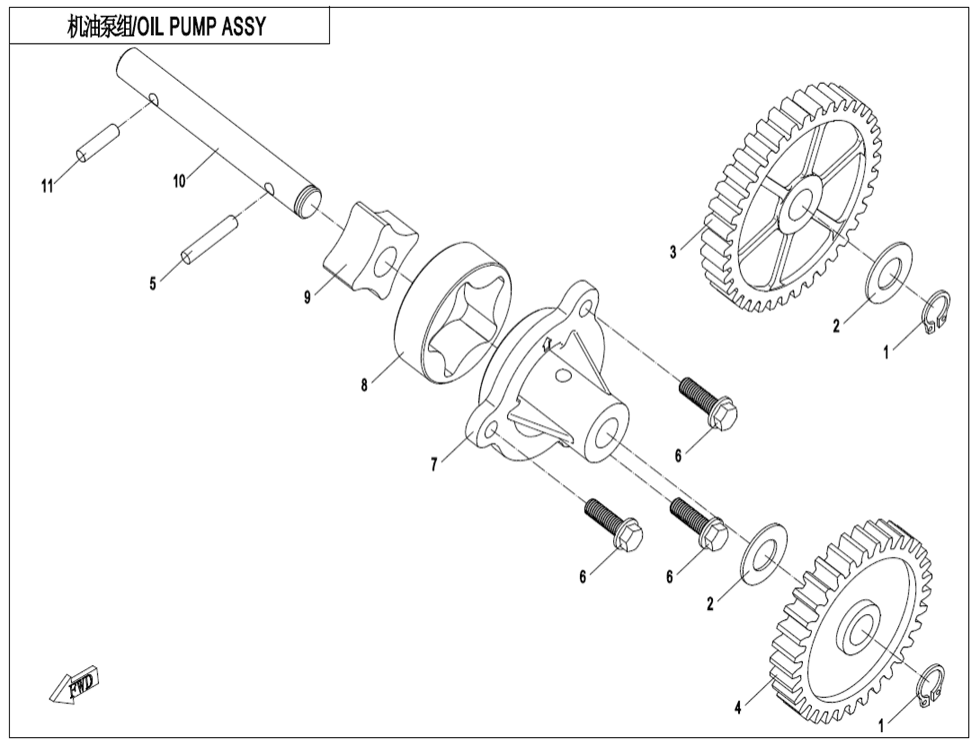

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 100800-011005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky IDLE GEAR, OIL PUMP0800-070006-1000 |
Cena 305 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GEAR, OIL PUMP0800-070005 |
Cena 131 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER NEEDLE P4×21.830406-00402 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M5×160010-030002-0020 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky COVER, OIL PUMP0JWA-070003 |
Cena 319 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OUTER ROTOR,OIL PUMP0800-070002 |
Cena 102 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky INNER ROTOR,OIL PUMP0800-070001 |
Cena 116 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SHAFT,OIL PUMP0JWA-070004 |
Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER NEEDLE P4×15.830406-00400 |
Cena 14,51 Kč |
