Motor
Vodní pumpa
Levý blok motoru (65)
Pravý blok motoru I (46)
Pravý blok motoru II (45)
CVT blok (24)
Levý kryt motoru (34)
Víko hlavy válce (6)
Hlava válce I (41)
Hlava válce II (42)
Tělo válce (7)
Vačková hřídel I (8)
Vačková hřídel II (8)
Sací potrubí (8)
Stator I (5)
Stator II (5)
Kliková hřídel a písty (20)
Variátor CVT I (29)
Variátor CVT II (26)
Variátor CVT III (27)
Variátor CVT IV (27)
Převodovka I (17)
Převodovka II (44)
Převodovka III (42)
Převodovka IV (40)
Převodovka V (40)
Olejová pumpa (11)
Systém chlazení oleje (18)
Vodní pumpa (18)
Startér (7)
Sada těsnění (3)
Sada gufer (1)

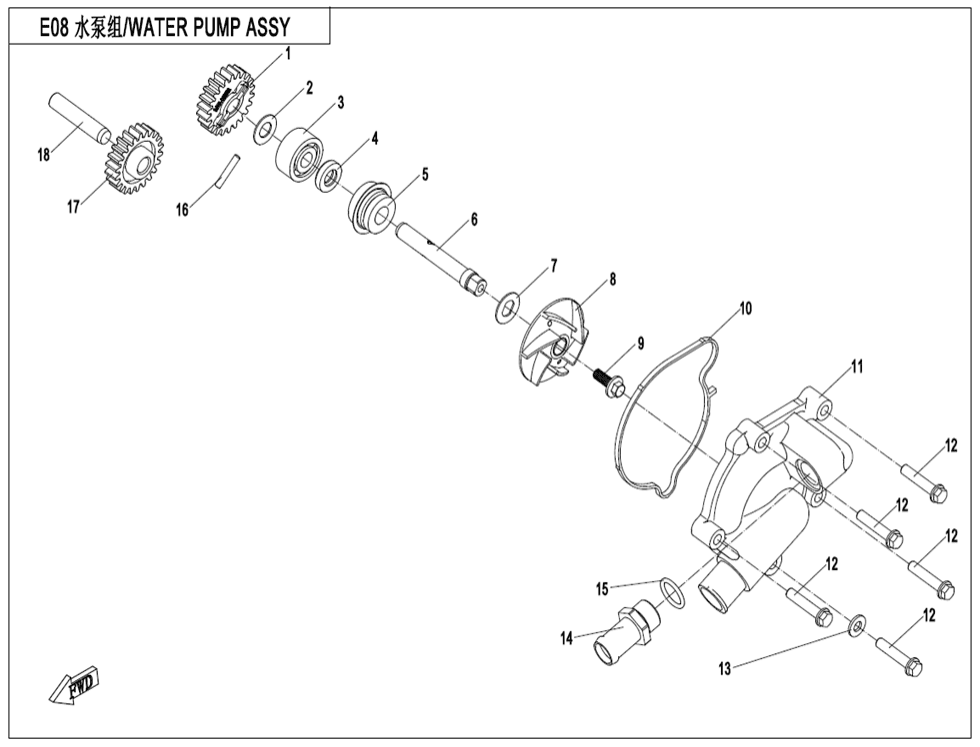

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEAR, WATER PUMP0JWA-080002 |
Cena 87,12 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 100800-011005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Ložisko30408-01000 |
Cena 1 248 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL SEAL 10×20×50110-080005 |
Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WATER SEAL ASSY0JWA-081000 |
Cena 290 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WATER PUMP SHAFT0JWA-080008 |
Cena 276 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GASKET,WATER SEAL0JWA-080005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky IMPELLER, WATER PUMP0JWA-080003 |
Cena 102 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky M6×170JWA-080007 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SEAL RING, WATER PUMP COVER0JWA-080004 |
Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WATER PUMP COVER0JWA-080006 |
Cena 392 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x300010-060012-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky JIONT, WATER PUMP COVER0JWA-080009 |
Cena 102 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 15.8×2.40010-011008 |
Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ROLLER NEEDLE30406-00404 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky IDLE GEAR, WATER PUMP0JWA-080001 |
Cena 160 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Cena 58,03 Kč |
