Motor
Kliková skříň

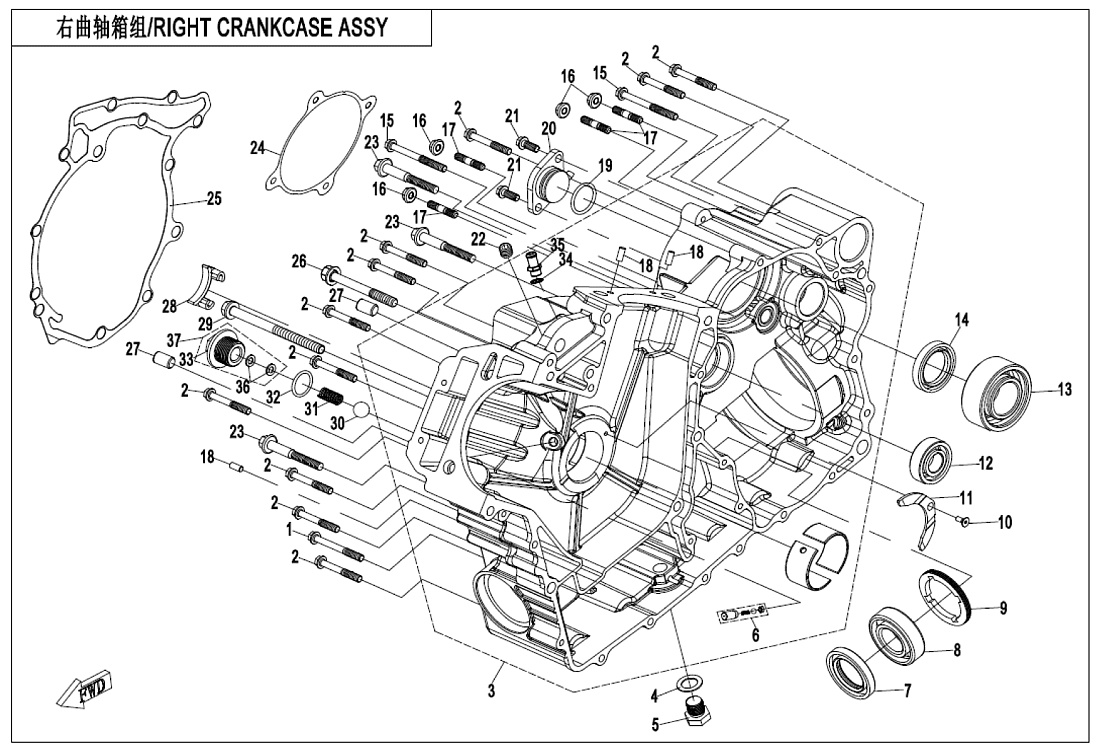

Pravá strana klikové skříně II
Levá strana klikové skříně I (54)
Levá strana klikové skříně II (55)
Levá strana klikové skříně III (56)
Levá strana klikové skříně IV (63)
Pravá strana klikové skříně I (36)
Pravá strana klikové skříně II (38)
Pravá strana klikové skříně III (36)
Pravá strana klikové skříně IV (44)
Levý kryt klikové skříně (31)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6×550010-021018-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x450180-013208-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RIGHT CRANKCASE ASSY0JWA-012100-20000 Alternativy: 0JWA-012100-20004 |
Cena 14 363 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SPACER 14.1×22×10JWA-012003 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL DRAIN BOLT M14×1.50JWA-012200 |
Cena 102 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NOZZLE VALVE ASSY.0800-011400 |
Cena 290 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky OIL SEAL 25×40×80010-011002 |
Cena 131 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Ložisko30400-02501 |
Cena 247 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky MIDDLE BEARING RETAINER, FRONT OUTPUT SHAFT0JWA-012004 |
Cena 261 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub (vrut)30122-040010850 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky THRUST WASHER, CRANKCASE0800-011003 |
Cena 174 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BEARING 620330400-01704 |
Cena 392 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING 3206A30499-03000 |
Cena 2 887 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL30X45X70180-012006 Alternativy: 0180-012006-00001 |
Cena 174 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6×750A70-011005 Alternativy: 0A70-011005-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M630204-060810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STUD30011-060020820 |
Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GEAR SENSOR ASSY.0800-012200 |
Cena 696 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GEAR SENSOR0800-012200-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub (vrut)01A0-012010 Alternativy: 01A0-012010-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M8×600130-011109-0010 |
Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GASKET(2), CVT CASE0JWA-012002 |
Cena 29,02 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky GASKET(1), CVT CASE0JWA-012001 |
Cena 102 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M8×730700-012003 Alternativy: 0700-012003-00001 |
Cena 43,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M8×1060130-011115-0010 |
Cena 72,54 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky STEEL BALL3120015 |
Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SPRING,RELIEF VALVE0700-012603-1000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Cena 14,51 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE0GR0-014003 |
Cena 102 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky O-SEAL RING 15.8×2.40010-011008 |
Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky JIONT, WATER PUMP COVER0JWA-080009 |
Cena 102 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Podložka30304-050440 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE ASSY0GR0-0140A0 |
Cena 87,05 Kč |
