T3B (2017)

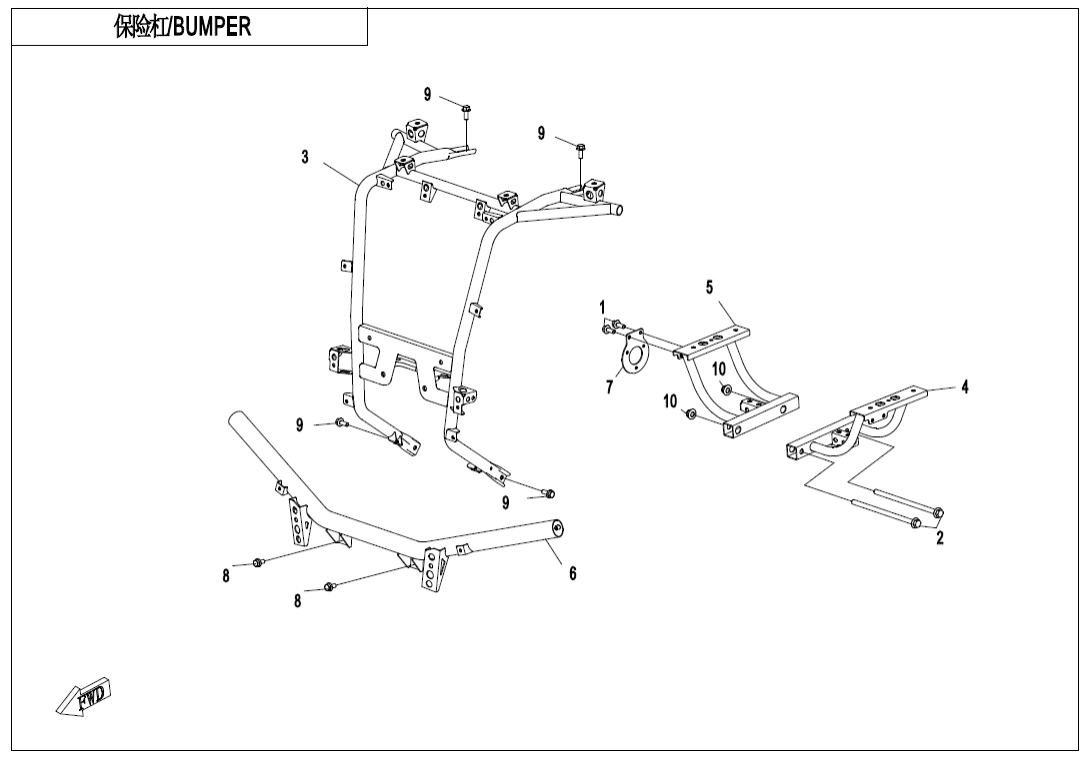

F23 BUMPER
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑V1 CVT AIR PIPE (12)
F00‑V2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02‑1 MUFFLER (33)
F02‑2 HEAT INSULATION PLATE (7)
F03 FRAME (26)
F04‑1-A FRONT PLASTICS‑PEARL BLACK (18)
F04‑1-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (18)
F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (18)
F04‑2-A FRONT PLASTICS‑PEARL BLACK (24)
F04‑2-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (24)
F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (24)
F04‑3-A MIDDLE PLASTICS‑PEARL BLACK (20)
F04‑3-B MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20)
F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20)
F04‑4-A REAR PLASTICS -PEARL BLACK (20)
F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (20)
F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (20)
F04‑5 BOTTOM PLASTICS (13)
F04‑6 REFLECTOR (5)
F05‑1 FRONT SUSPENSION (24)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(AIR)-BLACK (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(AIR)-BLACK (14)
F07 FRONT WHEEL (12)
F08‑A BRAKE SYSTEM‑LH,PARKING (39)
F08‑B BRAKE SYSTEM‑RH,PARKING (39)
F10‑1-A HANDLEBAR‑PEARL BLACK (22)
F10‑1-B HANDLEBAR‑TIMBER CAMO (22)
F10‑1-C HANDLEBAR‑CRYSTAL ORANGE (22)
F10‑2-A STEERING SYSTEM (25)
F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25)
F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25)
F11 REAR WHEEL (12)
F12 FUEL TANK (18)
F13‑A SEAT -BLACK (16)
F13‑B SEAT -BLACK AND GRAY (16)
F14 RACK (18)
F15‑1-A ELECTRIC SYSTEM(LOW POWER) (38)
F15‑1-B ELECTRIC SYSTEM(HIGH POWER) (38)
F15‑2 TOWING WINCH (12)
F15‑3 FUEL INJECTION SYSTEM (10)
F16 LIGHTS (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL‑CRYSTAL ORANGE (1)
F19‑1-B DECAL‑PEARL BLACK (1)
F19‑1-C DECAL‑MAPLE CAMO FOR HUNTING (1)
F19‑2 DECAL WARNING (17)
F20 TOOLS (5)
F23 BUMPER (10)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (80)
F32 GEAR SHIFTING (12)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (50)
F33‑C REAR AXLE(NO DIFFERENTIAL) (50)
F34 2‑POINT SEAT BELT (9)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (7)
F41 AIR FILTER ASSY. (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT, REAR BRACKET9AWA-230002 |
Počet 2 | Cena 508 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT BRACKET ASSY.9AWA-232000 Alternativy: 9AWA-232000-10000 |
Počet 1 | Cena 3 859 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR BRACKET(RH)9AWA-233000 Alternativy: 9AWA-233000-10000 |
Počet 1 | Cena 1 668 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky REAR BRACKET(RH)9AWA-234000 |
Počet 1 | Cena 1 668 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT BUMPER9AW3-235000 |
Počet 1 | Cena 3 821 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BRACKET, TOWING POWER9AWA-036000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč |
