T3B (2017)

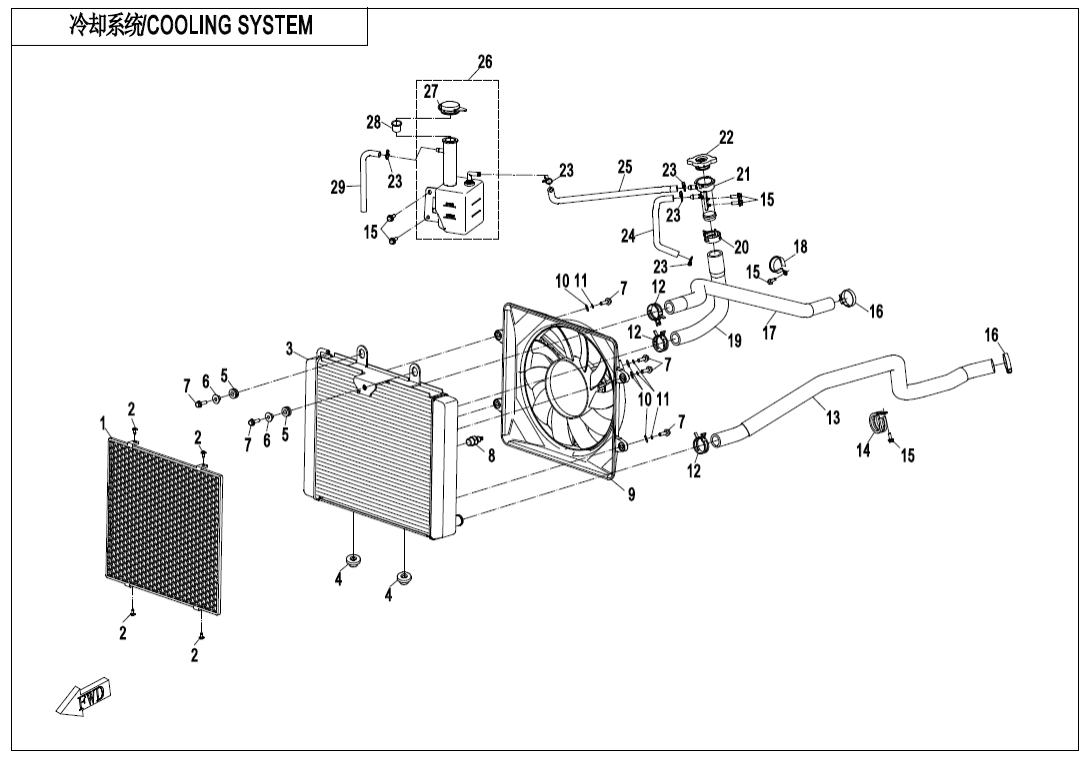

F18 COOLING SYSTEM
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑V1 CVT AIR PIPE (12)
F00‑V2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02‑1 MUFFLER (33)
F02‑2 HEAT INSULATION PLATE (7)
F03 FRAME (26)
F04‑1-A FRONT PLASTICS‑PEARL BLACK (18)
F04‑1-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (18)
F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (18)
F04‑2-A FRONT PLASTICS‑PEARL BLACK (24)
F04‑2-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (24)
F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (24)
F04‑3-A MIDDLE PLASTICS‑PEARL BLACK (20)
F04‑3-B MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20)
F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20)
F04‑4-A REAR PLASTICS -PEARL BLACK (20)
F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (20)
F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (20)
F04‑5 BOTTOM PLASTICS (13)
F04‑6 REFLECTOR (5)
F05‑1 FRONT SUSPENSION (24)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(AIR)-BLACK (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(AIR)-BLACK (14)
F07 FRONT WHEEL (12)
F08‑A BRAKE SYSTEM‑LH,PARKING (39)
F08‑B BRAKE SYSTEM‑RH,PARKING (39)
F10‑1-A HANDLEBAR‑PEARL BLACK (22)
F10‑1-B HANDLEBAR‑TIMBER CAMO (22)
F10‑1-C HANDLEBAR‑CRYSTAL ORANGE (22)
F10‑2-A STEERING SYSTEM (25)
F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25)
F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25)
F11 REAR WHEEL (12)
F12 FUEL TANK (18)
F13‑A SEAT -BLACK (16)
F13‑B SEAT -BLACK AND GRAY (16)
F14 RACK (18)
F15‑1-A ELECTRIC SYSTEM(LOW POWER) (38)
F15‑1-B ELECTRIC SYSTEM(HIGH POWER) (38)
F15‑2 TOWING WINCH (12)
F15‑3 FUEL INJECTION SYSTEM (10)
F16 LIGHTS (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL‑CRYSTAL ORANGE (1)
F19‑1-B DECAL‑PEARL BLACK (1)
F19‑1-C DECAL‑MAPLE CAMO FOR HUNTING (1)
F19‑2 DECAL WARNING (17)
F20 TOOLS (5)
F23 BUMPER (10)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (80)
F32 GEAR SHIFTING (12)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (50)
F33‑C REAR AXLE(NO DIFFERENTIAL) (50)
F34 2‑POINT SEAT BELT (9)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (7)
F41 AIR FILTER ASSY. (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RADITOR GUARD9AWA-181002 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-480130010 Alternativy: 30110-481130010 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RADIATOR ASSY.9AWA-181100 |
Počet 1 | Cena 11 011 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SLEEVE9AWA-181001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER CUSHION ，RADIATOR9060-180027 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky THERMO SWITCH7020-150600 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FAN & MOTOR9AWA-181200 |
Počet 1 | Cena 5 266 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Podložka30303-060920 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP B30A000-180006 |
Počet 3 | Cena 87,05 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WATER OUTLET HOSE, ENGINE9AWA-180002 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky WATER HOSE CLIP 19AWA-180030 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLAMP ，WATER HOSE9010-180007 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WATER INLET HOSE, ENGINE9AWA-180001 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLIP,WATER HOSE9AWA-180020 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky JOINT PIPE, WATER FILLER9AWA-180005 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky STEEL BAND CLAMP 347000-180007 Alternativy: 7000-180007-00001 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky WATER FILLING PORT9060-180025-1000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CAP，WATER FILLER8010-180024 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CLAMP A1330601-113010 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OVERFLOW HOSE, RADIATOR9AWA-180003 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky HOSE, RESERVOIR WATER TANK9AWA-180004 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky RESERVOIR WATER TANK9AWA-180010 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CAP，RESERVOIR TANK8010-180023 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky GASKET, RESERVOIR9060-180903 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky OUTLET PIPEⅠ, IDLE6100-000102 |
Počet 1 | Cena 43,52 Kč |
