T3B (2017)

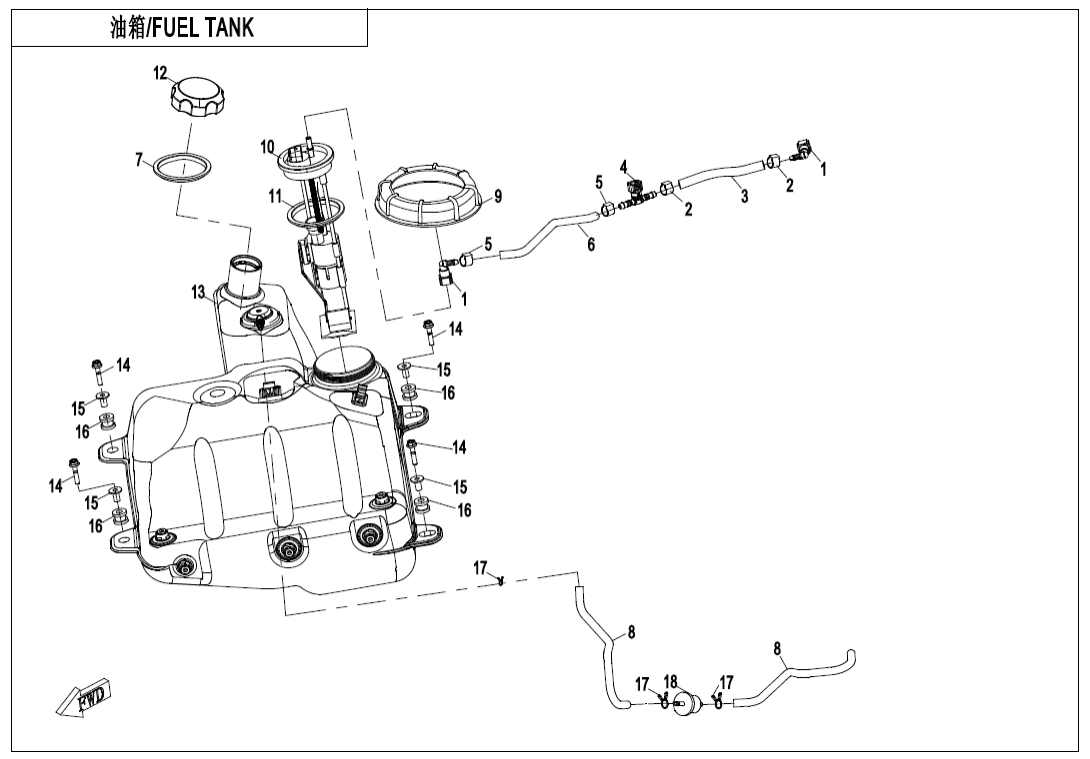

F12 FUEL TANK
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑V1 CVT AIR PIPE (12)
F00‑V2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02‑1 MUFFLER (33)
F02‑2 HEAT INSULATION PLATE (7)
F03 FRAME (26)
F04‑1-A FRONT PLASTICS‑PEARL BLACK (18)
F04‑1-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (18)
F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (18)
F04‑2-A FRONT PLASTICS‑PEARL BLACK (24)
F04‑2-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (24)
F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (24)
F04‑3-A MIDDLE PLASTICS‑PEARL BLACK (20)
F04‑3-B MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20)
F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20)
F04‑4-A REAR PLASTICS -PEARL BLACK (20)
F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (20)
F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (20)
F04‑5 BOTTOM PLASTICS (13)
F04‑6 REFLECTOR (5)
F05‑1 FRONT SUSPENSION (24)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(AIR)-BLACK (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(AIR)-BLACK (14)
F07 FRONT WHEEL (12)
F08‑A BRAKE SYSTEM‑LH,PARKING (39)
F08‑B BRAKE SYSTEM‑RH,PARKING (39)
F10‑1-A HANDLEBAR‑PEARL BLACK (22)
F10‑1-B HANDLEBAR‑TIMBER CAMO (22)
F10‑1-C HANDLEBAR‑CRYSTAL ORANGE (22)
F10‑2-A STEERING SYSTEM (25)
F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25)
F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25)
F11 REAR WHEEL (12)
F12 FUEL TANK (18)
F13‑A SEAT -BLACK (16)
F13‑B SEAT -BLACK AND GRAY (16)
F14 RACK (18)
F15‑1-A ELECTRIC SYSTEM(LOW POWER) (38)
F15‑1-B ELECTRIC SYSTEM(HIGH POWER) (38)
F15‑2 TOWING WINCH (12)
F15‑3 FUEL INJECTION SYSTEM (10)
F16 LIGHTS (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL‑CRYSTAL ORANGE (1)
F19‑1-B DECAL‑PEARL BLACK (1)
F19‑1-C DECAL‑MAPLE CAMO FOR HUNTING (1)
F19‑2 DECAL WARNING (17)
F20 TOOLS (5)
F23 BUMPER (10)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (80)
F32 GEAR SHIFTING (12)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (50)
F33‑C REAR AXLE(NO DIFFERENTIAL) (50)
F34 2‑POINT SEAT BELT (9)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (7)
F41 AIR FILTER ASSY. (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HIGH PRESSURE FUEL HOSE5BY2-120010 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky QUICK T-JOINT9AWA-120010 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP φ16.67020-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE 17020-120210-2000 |
Počet 1 | Cena 1 161 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RUBBER, FUEL TANK PORT9AWA-120002 Alternativy: 9AW#-120002-2500 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FUEL VAPERIZATION PIPE 26KM0-360002 |
Počet 2 | Cena 232 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CAP, FUEL PUMP7020-120101 Alternativy: 9AWV-120101-2500 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FUEL PUMP7020-150900 |
Počet 1 | Cena 9 125 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SEAL RING, FUEL PUMP7020-120102 Alternativy: 9AWV-120102-2500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CAP, FUEL TANK9CR6-120300 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FUEL TANK ASSY. (PLASTIC)9AWA-120110 |
Počet 1 | Cena 8 197 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CUSHION LINER, FUEL TANK7020-120160 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DAMPER，FUEL TANK7020-120103 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TWO-WAY VALVE9GQ0-360100 |
Počet 1 | Cena 421 Kč |
