T3B (2017)

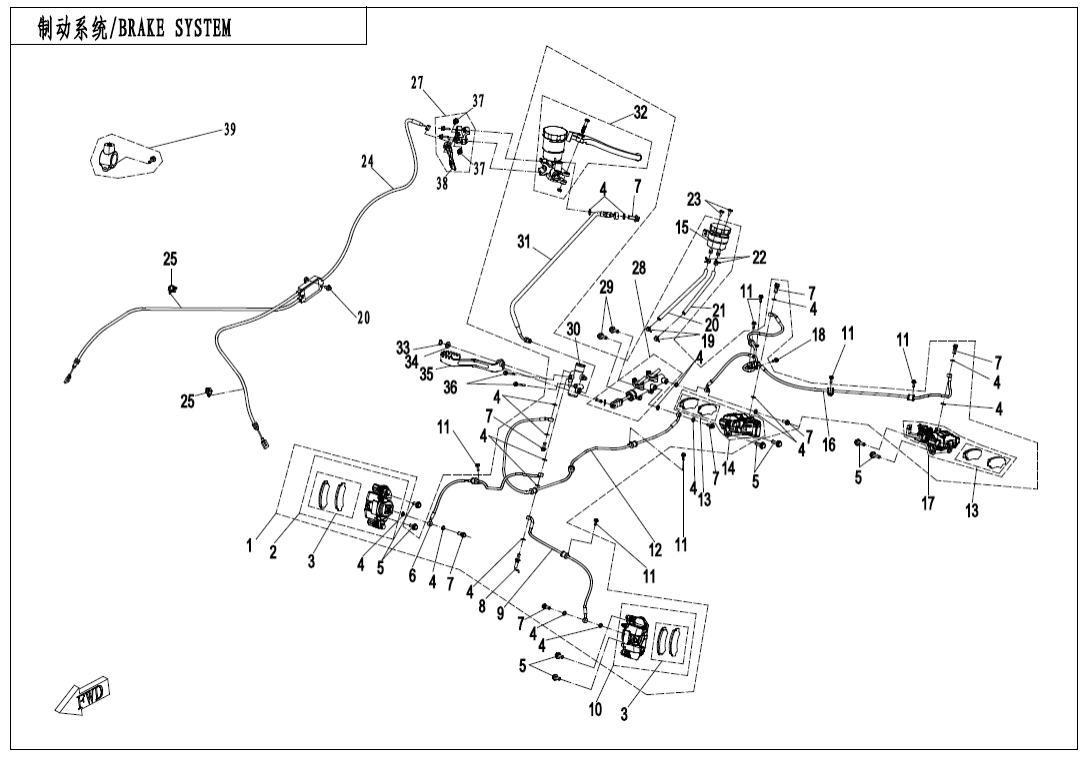

F08‑B BRAKE SYSTEM‑RH,PARKING
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑V1 CVT AIR PIPE (12)
F00‑V2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02‑1 MUFFLER (33)
F02‑2 HEAT INSULATION PLATE (7)
F03 FRAME (26)
F04‑1-A FRONT PLASTICS‑PEARL BLACK (18)
F04‑1-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (18)
F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (18)
F04‑2-A FRONT PLASTICS‑PEARL BLACK (24)
F04‑2-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (24)
F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (24)
F04‑3-A MIDDLE PLASTICS‑PEARL BLACK (20)
F04‑3-B MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20)
F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20)
F04‑4-A REAR PLASTICS -PEARL BLACK (20)
F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (20)
F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (20)
F04‑5 BOTTOM PLASTICS (13)
F04‑6 REFLECTOR (5)
F05‑1 FRONT SUSPENSION (24)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(AIR)-BLACK (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(AIR)-BLACK (14)
F07 FRONT WHEEL (12)
F08‑A BRAKE SYSTEM‑LH,PARKING (39)
F08‑B BRAKE SYSTEM‑RH,PARKING (39)
F10‑1-A HANDLEBAR‑PEARL BLACK (22)
F10‑1-B HANDLEBAR‑TIMBER CAMO (22)
F10‑1-C HANDLEBAR‑CRYSTAL ORANGE (22)
F10‑2-A STEERING SYSTEM (25)
F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25)
F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25)
F11 REAR WHEEL (12)
F12 FUEL TANK (18)
F13‑A SEAT -BLACK (16)
F13‑B SEAT -BLACK AND GRAY (16)
F14 RACK (18)
F15‑1-A ELECTRIC SYSTEM(LOW POWER) (38)
F15‑1-B ELECTRIC SYSTEM(HIGH POWER) (38)
F15‑2 TOWING WINCH (12)
F15‑3 FUEL INJECTION SYSTEM (10)
F16 LIGHTS (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL‑CRYSTAL ORANGE (1)
F19‑1-B DECAL‑PEARL BLACK (1)
F19‑1-C DECAL‑MAPLE CAMO FOR HUNTING (1)
F19‑2 DECAL WARNING (17)
F20 TOOLS (5)
F23 BUMPER (10)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (80)
F32 GEAR SHIFTING (12)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (50)
F33‑C REAR AXLE(NO DIFFERENTIAL) (50)
F34 2‑POINT SEAT BELT (9)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (7)
F41 AIR FILTER ASSY. (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky HYDRAULIC BRAKE9AW3-081000-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT BRAKE CALIPER, RH9AWA-081200 |
Počet 1 | Cena 4 555 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRAKE PAD ASSY9AWA-0811A0 |
Počet 2 | Cena 1 161 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Podložka901B-080102 Alternativy: 0010-060010 |
Počet 19 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky HOSE, FRONT BRAKE(LH)9AWA-080120 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BANJO BOLT7020-081004 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky HYDRAULIC INDUCTION SWITCH7020-080010-10000 Alternativy: 7020-080010-30000 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SOFT FLUID HOSE, FRONT BRAKE(LH)9AWA-080110 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT BRAKE CALIPER, LH9AWA-081100 |
Počet 1 | Cena 4 555 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HOSE, FRONT BRAKE(RH)9AWA-080130 |
Počet 1 | Cena 1 465 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR BRAKE PAD ASSY7020-0810A0 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR BRAKE CALIPER, RH7020-081060-10000 |
Počet 1 | Cena 9 503 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FLUID RESERVOIR9GQS-081010 |
Počet 1 | Cena 1 846 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FLUID HOSE, REAR BRAKE9AWA-080140 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR BRAKE CALIPER,LH7020-081050-10000 |
Počet 1 | Cena 9 503 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky PIPE CLIP, MASTER CYLINDER7020-081002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FLUID RESERVOIR HOSE 19AWA-081001-10000 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FLUID RESERVOIR HOSE 29AWA-081002-10000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CLAMP9010-080405 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BRAKE CABLE ,PARKING9AW3-083100 Alternativy: 9AW3-083100-00002 |
Počet 1 | Cena 1 204 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLIP , CLUTCH CABLEA000-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky PARKING LEVER ASSY.9050-080260 Alternativy: 9050-080260-10000 |
Počet 1 | Cena 899 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky MASTER CYLINDER7020-081010 |
Počet 1 | Cena 3 279 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky HYDRAULICDISTRIBUTIONVALVE7020-081070 |
Počet 1 | Cena 1 668 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky FLUID HOSE, HAND BRAKE7020-082010 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HAND BRAKE PUMP ASSY9AW3-081100-10000 |
Počet 1 | Cena 4 454 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1430801-01405 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30304-140410 Alternativy: 30306-140112 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky FOOT PEDAL ASSY9AWA-080200 Alternativy: 9AWA-080200-10000 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Šroub30006-060040810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky Šroub30001-060020840 Alternativy: 30006-060020810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky PARKING LEVER9050-080261 Alternativy: 9050-080261-10000 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky MOUNTING SEAT,REAR VIEW MIRROR9CR6-080400 |
Počet 1 | Cena 276 Kč |
