T3B (2017)

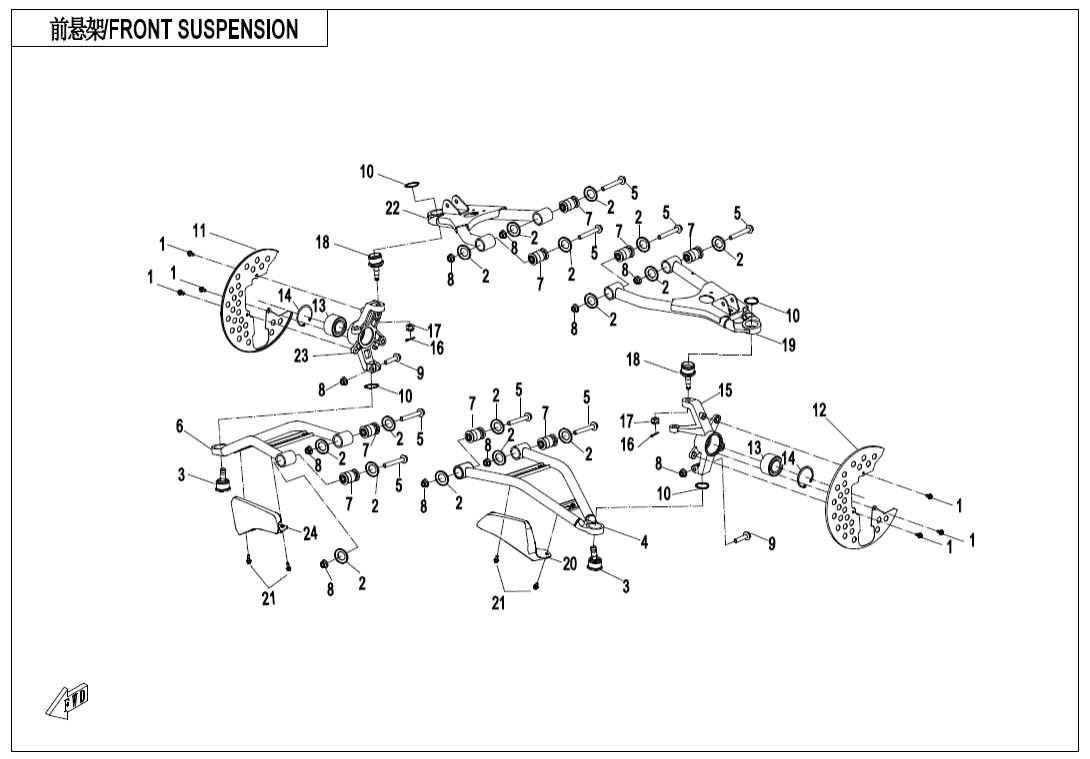

F05‑1 FRONT SUSPENSION
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑V1 CVT AIR PIPE (12)
F00‑V2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02‑1 MUFFLER (33)
F02‑2 HEAT INSULATION PLATE (7)
F03 FRAME (26)
F04‑1-A FRONT PLASTICS‑PEARL BLACK (18)
F04‑1-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (18)
F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (18)
F04‑2-A FRONT PLASTICS‑PEARL BLACK (24)
F04‑2-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (24)
F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (24)
F04‑3-A MIDDLE PLASTICS‑PEARL BLACK (20)
F04‑3-B MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20)
F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20)
F04‑4-A REAR PLASTICS -PEARL BLACK (20)
F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (20)
F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (20)
F04‑5 BOTTOM PLASTICS (13)
F04‑6 REFLECTOR (5)
F05‑1 FRONT SUSPENSION (24)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(AIR)-BLACK (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(AIR)-BLACK (14)
F07 FRONT WHEEL (12)
F08‑A BRAKE SYSTEM‑LH,PARKING (39)
F08‑B BRAKE SYSTEM‑RH,PARKING (39)
F10‑1-A HANDLEBAR‑PEARL BLACK (22)
F10‑1-B HANDLEBAR‑TIMBER CAMO (22)
F10‑1-C HANDLEBAR‑CRYSTAL ORANGE (22)
F10‑2-A STEERING SYSTEM (25)
F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25)
F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25)
F11 REAR WHEEL (12)
F12 FUEL TANK (18)
F13‑A SEAT -BLACK (16)
F13‑B SEAT -BLACK AND GRAY (16)
F14 RACK (18)
F15‑1-A ELECTRIC SYSTEM(LOW POWER) (38)
F15‑1-B ELECTRIC SYSTEM(HIGH POWER) (38)
F15‑2 TOWING WINCH (12)
F15‑3 FUEL INJECTION SYSTEM (10)
F16 LIGHTS (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL‑CRYSTAL ORANGE (1)
F19‑1-B DECAL‑PEARL BLACK (1)
F19‑1-C DECAL‑MAPLE CAMO FOR HUNTING (1)
F19‑2 DECAL WARNING (17)
F20 TOOLS (5)
F23 BUMPER (10)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (80)
F32 GEAR SHIFTING (12)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (50)
F33‑C REAR AXLE(NO DIFFERENTIAL) (50)
F34 2‑POINT SEAT BELT (9)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (7)
F41 AIR FILTER ASSY. (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 16 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOTTOM BALL PIN9010-050800-1000 Alternativy: 9010-050800-20000 |
Počet 2 | Cena 1 306 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT LOWER SWING ARM,LH9AWA-050310 |
Počet 1 | Cena 1 697 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 8 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT LOWER SWING ARM,RH9AWA-050410 |
Počet 1 | Cena 1 697 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 8 | Cena 116 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-102040810 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 3430801-03405 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky GUARD, FRONT BRAKE DISC(RH)9AWA-050802 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GUARD, FRONT BRAKE DISC(LH)9AWA-050702 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING,HUB30499-03080 Alternativy: 9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky STEERING KNUCKLE,LH9AWA-050701 |
Počet 1 | Cena 2 234 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky COTTER PIN30903-0201610 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky 1-TYPE NUT9010-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TOP BALL PIN9010-050700-1000 Alternativy: 9010-050700 |
Počet 2 | Cena 1 306 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT UPPER SWING ARM,LH9AWA-050110 |
Počet 1 | Cena 2 481 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky PROTECTION PLATE, FRONT SUSPENSION(LH)9AWA-044041 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FRONT UPPER SWING ARM,RH9AWA-050210 |
Počet 1 | Cena 2 481 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky STEERING KNUCKLE,RH9AWA-050801 |
Počet 1 | Cena 2 234 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FRONT SUSPENSION PLATE, RH9AWA-044042 |
Počet 1 | Cena 116 Kč |
