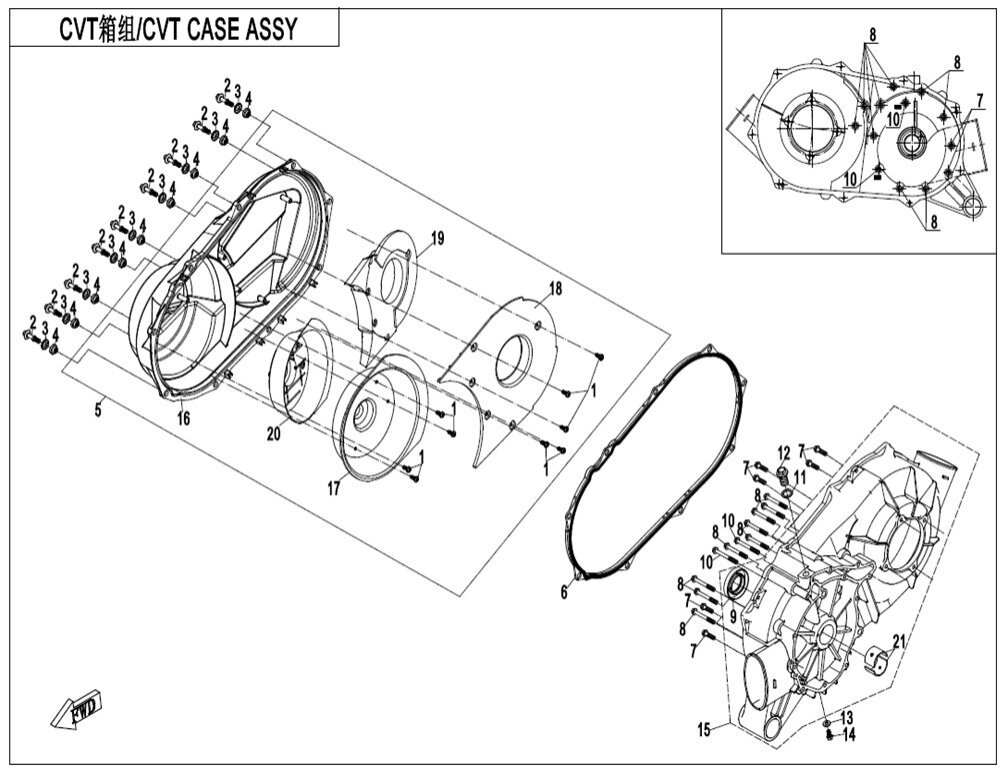

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT, CVT CASE COVER0JY0-013201-00001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CAP, RUBBER WASHER0800-021103 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER WASHER0800-021102 Alternativy: 0800-021102-10000 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CVT CASE COVER ASSY0JWA-013200 |
Cena 3 467 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SEAL RING,CVT CASE COVER0JY0-013002 |
Cena 363 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OIL SEAL 32X55X100JY0-013103 |
Cena 174 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6×550010-021018-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky GASKET 140180-011006 |
Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HOLLOW BOLT M14*1.50180-068001-00100 |
Cena 43,56 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CVT CASE COMP.0JWA-013100 |
Cena 6 485 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CVT CASE ASSY0JWA-013100-00001 |
Cena 14 142 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky COVER, CVT CASE0JWA-013201 |
Cena 2 597 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT HEAT INSULATOR0JWA-013202 |
Cena 537 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR HEAT INSULATOR0JWA-013203 |
Cena 537 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky INSULATED SPONGE (2)0JWA-013205 |
Cena 392 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky INSULATED SPONGE (1)0JWA-013204 |
Cena 363 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PLAIN BEARING, CVT RED RED0JY0-013102-00011 |
Cena 261 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PLAIN BEARING, CVT BLUE0JY0-013102-00021 |
Cena cena není stanovena | není skladem |
