EU4 (2021)

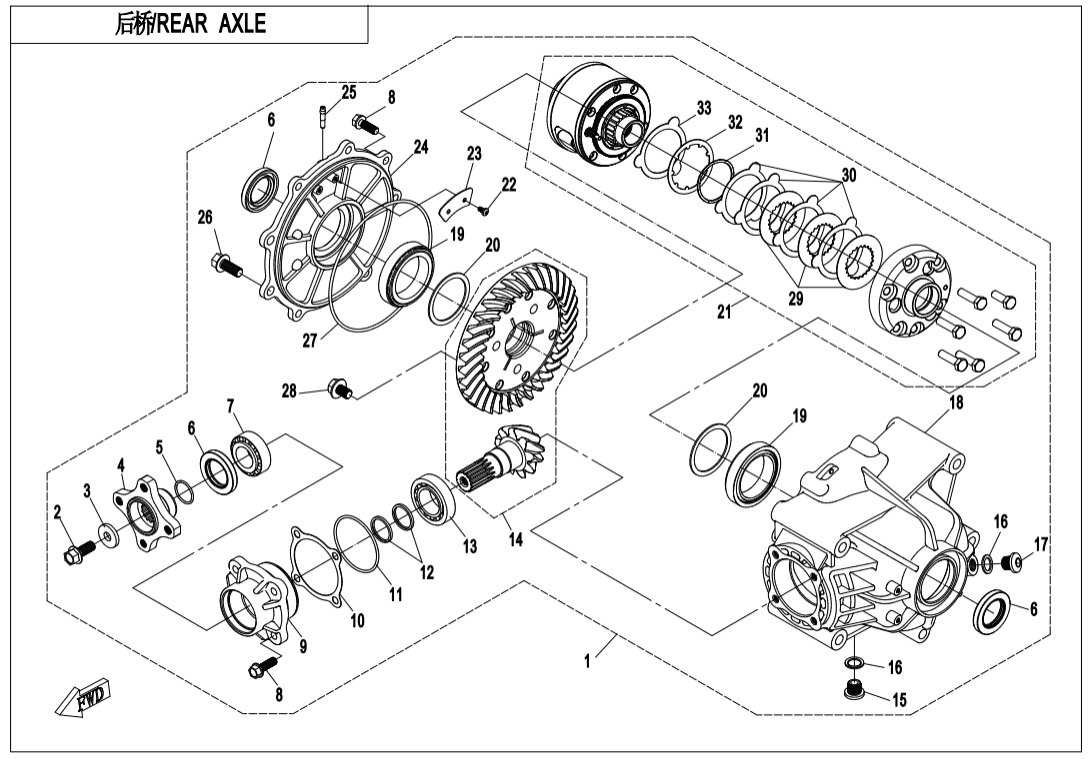

F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK)
F00‑1-V2 ENGINE MOUNTING PARTS (11)
F00‑2-V2 CVT AIR PIPE (15)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1-A‑V4 MUFFLER(LOF) (39)
F02‑1-A‑V5 MUFFLER(LOF) (37)
F02‑1-B‑V5 MUFFLER(NA@^INTERNATIONAL) (39)
F02‑1-B‑V6 MUFFLER(NA@^INTERNATIONAL) (39)
F02‑2-V2 HEAT INSULATION PLATE (7)
F03‑V7 FRAME (38)
F04‑1 FRONT PLASTICS (29)
F04‑2 FRONT PLASTICS (44)
F04‑3-A‑V3 MIDDLE PLASTICS (35)
F04‑3-B‑V2 MIDDLE PLASTICS(RUSSIAN) (34)
F04‑4-V1 REAR PLASTICS (25)
F04‑4-V2 REAR PLASTICS (26)
F04‑4-V3 REAR PLASTICS (28)
F04‑5 BOTTOM PLASTICS (14)
F04‑6-A REFLECTOR (9)
F04‑6-B REFLECTOR(CANADA) (13)
F05‑1-V2 FRONT SUSPENSION (21)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(GAS) (12)
F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (66)
F05‑2-C‑V3 FRONT SHOCK ABSORBER(GAS,RUSSIA) (67)
F06‑1-A‑V4 REAR SUSPENSION(WELDING) (24)
F06‑1-B‑V2 REAR SUSPENSION(CASTING) (38)
F06‑2-A REAR SHOCK ABSORBER(OIL) (10)
F06‑2-B REAR SHOCK ABSORBER(GAS) (19)
F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (74)
F06‑2-C‑V3 REAR SHOCK ABSORBER(GAS,RUSSIA) (72)
F07 FRONT WHEEL (18)
F08‑A BRAKE SYSTEM‑LH,PARKING (43)
F08‑B BRAKE SYSTEM‑RH,PARKING (40)
F08‑C BRAKE SYSTEM(NO PARKING SYSTEM) (35)
F10‑1-V1 HANDLEBAR (35)
F10‑1-V2 HANDLEBAR (43)
F10‑2-A‑V4 STEERING SYSTEM (26)
F10‑2-B STEERING SYSTEM(EPS) (24)
F11 REAR WHEEL (18)
F12‑A FUEL TANK(168@^LOF) (21)
F12‑A-V2 FUEL TANK(168@^LOF) (21)
F12‑B FUEL TANK(NA) (21)
F13‑A SEAT(BLACK) (17)
F13‑B SEAT(BLACK@^GRAY) (17)
F14‑V1 RACK (12)
F14‑V2 RACK (13)
F15‑1-A‑V1 ELECTRIC SYSTEM(NA@^INTERNATIONAL) (42)
F15‑1-A‑V2 ELECTRIC SYSTEM(NA@^INTERNATIONAL) (40)
F15‑1-B‑V1 ELECTRIC SYSTEM(LOF) (48)
F15‑1-B‑V2 ELECTRIC SYSTEM(LOF) (46)
F15‑2-V3 TOWING WINCH (14)
F15‑3-A FUEL INJECTION SYSTEM‑NO FUEL VAPORIZATION SYSTEM (14)
F15‑3-B‑V2 FUEL INJECTION SYSTEM‑FOR FUEL VAPORIZATION SYSTEM (14)
F16‑A LIGHTS(WITH TURN LIGHT) (8)
F16‑B LIGHTS(WITH TURN LIGHT) (8)
F17 DASHBOARD (4)
F18‑V2 COOLING SYSTEM (31)
F18‑V3 COOLING SYSTEM (31)
F19‑1-A DECAL,2021,NA(LAVA ORANGE) (10)
F19‑1-B DECAL,2021,NA(ATHENS BLUE) (10)
F19‑1-C DECAL,2021,NA(TITANIUM GRAY) (10)
F19‑1-D DECAL,2021,NA(TRUE TIMBER CAMO) (8)
F19‑1-E DECAL,2021,INTERNATIONAL(LAVA ORANGE) (11)
F19‑1-F DECAL,2021,INTERNATIONAL(ATHENS BLUE) (11)
F19‑1-G DECAL,2021,INTERNATIONAL(TITANIUM GRAY) (11)
F19‑1-H DECAL,2021,INTERNATIONAL(TRUE TIMBER CAMO) (9)
F19‑1-I DECAL,2021,RUSSIA(LAVA ORANGE) (11)
F19‑1-J DECAL,2021,RUSSIA(ATHENS BLUE) (11)
F19‑1-K DECAL,2021,RUSSIA(TITANIUM GRAY) (11)
F19‑1-L DECAL,2021,RUSSIA(TRUE TIMBER CAMO) (9)
F19‑2-V1 DECAL WARNING (27)
F19‑2-V2 DECAL WARNING (27)
F19‑3 TOWING LABEL (1)
F20‑A-V6 TOOLS(168@^LOF) (6)
F20‑B-V6 TOOLS(NA) (8)
F23‑A-V5 BUMPER(168@^LOF) (7)
F23‑A-V6 BUMPER(168@^LOF) (8)
F23‑B-V5 BUMPER(NA) (4)
F23‑B-V6 BUMPER(NA) (5)
F27‑V2 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30‑V2 DRIVETRAIN SYSTEM (16)
F31‑A FRONT AXLE(ORIDINARY) (75)
F31‑B FRONT AXLE(SUMITOMO) (75)
F32‑V3 GEAR SHIFTING (13)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(ON CAMMAND) (67)
F33‑C-V2 REAR AXLE(NO DIFFERENTIAL) (50)
F36‑V2 FUEL VAPORIZATION SYSTEM (8)
F38‑A-V3 OWNER'S MANUAL(2020，NA) (2)
F38‑B OWNER'S MANUAL(FRENCH) (1)
F38‑C OWNER'S MANUAL(2020，168) (2)
F38‑D OWNER'S MANUAL(RUSSIA) (1)
F38‑E-V2 OWNER'S MANUAL(GERMAN) (1)
F38‑F OWNER'S MANUAL( INTERNATIONAL ) (1)
F38‑G OWNER'S MANUAL(CHINESE) (1)
F38‑H OWNER\'S MANUAL(ENGLISH@^FRENCH) (1)
F40‑A-V2 TOWBAR(PIN CONNECTION) (11)
F40‑A-V3 TOWBAR(PIN CONNECTION) (12)
F40‑B TOWBAR(BOLT CONNECTION) (12)
F41‑V3 AIR FILTER ASSY (22)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR GEAR CASE ASSYQ850-330000-00001 |
Počet 1 | Cena 54 637 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M10×1.25×200GR0-062203 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky WASHER 10×27.5×40GR0-062204 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COUPLERQ850-331002 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky O-SEAL RING 25×20800-062205 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL SEAL 35×50×70800-062204 |
Počet 3 | Cena 174 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Ložisko30409-02500 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M8×280110-060011-0010 Alternativy: 0JYA-062104 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BEARING SEATQ830-311002-00001 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ADJUSTING WASHERQ830-310023-00200 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ADJUSTING WASHERQ830-310023-00100 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky O-RING 55*2.5Q830-310006-10000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-01400 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-01300 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-01200 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-01100 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-01000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00900 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00800 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00700 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00600 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00500 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00400 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00300 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00200 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32×25.4Q830-311003-00100 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Ložisko30409-03000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BEVEL GEAR, REAR GEAR CASEQ850-3300A0-00002 |
Počet 1 | Cena 6 244 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL DRAIN BOLT, MAGNETIC(M14X1.25X12)0180-332100 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky GASKET 140180-011006 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M14×1.25×120180-021008-0010 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CASE, REAR GEAR CASEQ850-330001-00001 |
Počet 1 | Cena 4 918 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Ložisko30409-05000 |
Počet 2 | Cena 2 539 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00900 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00800 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00700 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00600 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00500 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00400 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00300 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00200 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00100 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky DIFFERENTIAL GEAR ASSY.Q850-333100 |
Počet 1 | Cena 34 819 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub (vrut)30105-040008410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky OIL GUARDQ830-310022 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky COVER, REAR GEAR CASE CASEQ850-330002 Alternativy: Q850-330002-00001 |
Počet 1 | Cena 1 161 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M10×1.25×250180-330004-0010 Alternativy: 30001-102025810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky O-SEAL RING 151×30180-334002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT M10×1.25×220181-313100-0010 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky FRICTION DISC, INNER GEARQ850-333107 |
Počet 3 | Cena 319 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FRICTION DISC, OUTER GEARQ850-333104 |
Počet 4 | Cena 392 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky GASKETQ850-333111 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky FRICTION DISC, INNERQ850-333108 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky POLISHED SECTION, FRICTION DISCQ850-333106 |
Počet 1 | Cena 392 Kč |
