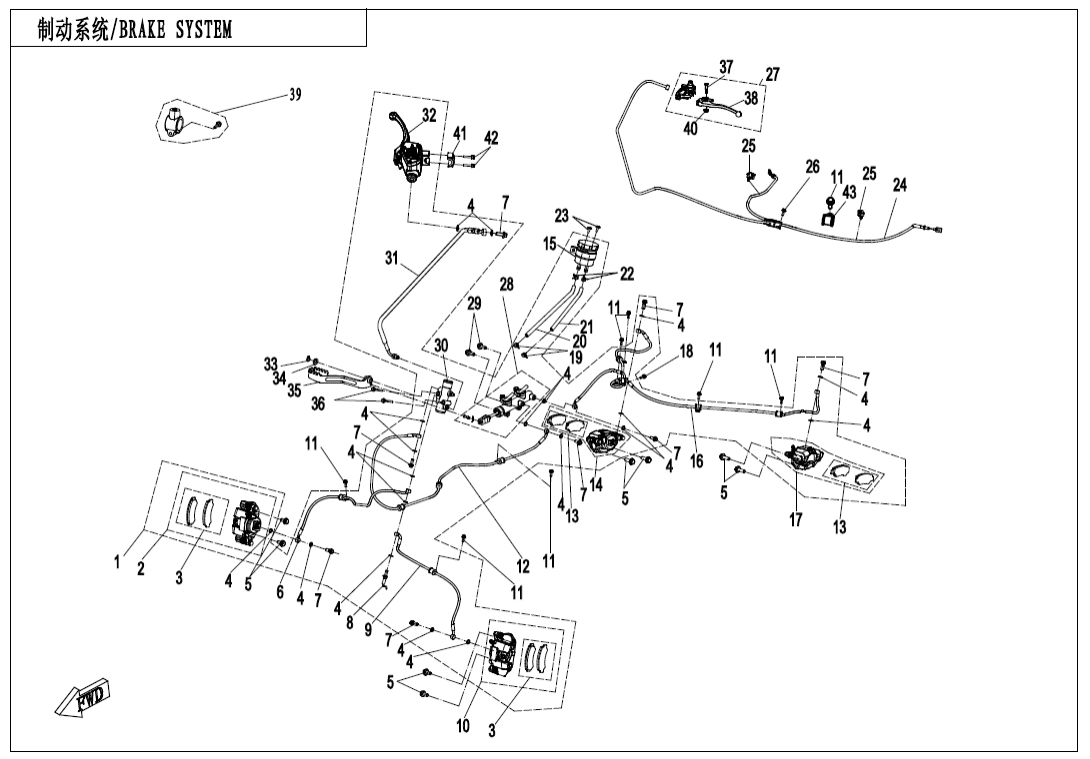

F08‑A BRAKE SYSTEM‑LH,PARKING
F00‑1-V2 ENGINE MOUNTING PARTS (11)
F00‑2-V2 CVT AIR PIPE (15)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1-A‑V4 MUFFLER(LOF) (39)
F02‑1-A‑V5 MUFFLER(LOF) (37)
F02‑1-B‑V5 MUFFLER(NA@^INTERNATIONAL) (39)
F02‑1-B‑V6 MUFFLER(NA@^INTERNATIONAL) (39)
F02‑2-V2 HEAT INSULATION PLATE (7)
F03‑V7 FRAME (38)
F04‑1 FRONT PLASTICS (29)
F04‑2 FRONT PLASTICS (44)
F04‑3-A‑V3 MIDDLE PLASTICS (35)
F04‑3-B‑V2 MIDDLE PLASTICS(RUSSIAN) (34)
F04‑4-V1 REAR PLASTICS (25)
F04‑4-V2 REAR PLASTICS (26)
F04‑4-V3 REAR PLASTICS (28)
F04‑5 BOTTOM PLASTICS (14)
F04‑6-A REFLECTOR (9)
F04‑6-B REFLECTOR(CANADA) (13)
F05‑1-V2 FRONT SUSPENSION (21)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(GAS) (12)
F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (66)
F05‑2-C‑V3 FRONT SHOCK ABSORBER(GAS,RUSSIA) (67)
F06‑1-A‑V4 REAR SUSPENSION(WELDING) (24)
F06‑1-B‑V2 REAR SUSPENSION(CASTING) (38)
F06‑2-A REAR SHOCK ABSORBER(OIL) (10)
F06‑2-B REAR SHOCK ABSORBER(GAS) (19)
F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (74)
F06‑2-C‑V3 REAR SHOCK ABSORBER(GAS,RUSSIA) (72)
F07 FRONT WHEEL (18)
F08‑A BRAKE SYSTEM‑LH,PARKING (43)
F08‑B BRAKE SYSTEM‑RH,PARKING (40)
F08‑C BRAKE SYSTEM(NO PARKING SYSTEM) (35)
F10‑1-V1 HANDLEBAR (35)
F10‑1-V2 HANDLEBAR (43)
F10‑2-A‑V4 STEERING SYSTEM (26)
F10‑2-B STEERING SYSTEM(EPS) (24)
F11 REAR WHEEL (18)
F12‑A FUEL TANK(168@^LOF) (21)
F12‑A-V2 FUEL TANK(168@^LOF) (21)
F12‑B FUEL TANK(NA) (21)
F13‑A SEAT(BLACK) (17)
F13‑B SEAT(BLACK@^GRAY) (17)
F14‑V1 RACK (12)
F14‑V2 RACK (13)
F15‑1-A‑V1 ELECTRIC SYSTEM(NA@^INTERNATIONAL) (42)
F15‑1-A‑V2 ELECTRIC SYSTEM(NA@^INTERNATIONAL) (40)
F15‑1-B‑V1 ELECTRIC SYSTEM(LOF) (48)
F15‑1-B‑V2 ELECTRIC SYSTEM(LOF) (46)
F15‑2-V3 TOWING WINCH (14)
F15‑3-A FUEL INJECTION SYSTEM‑NO FUEL VAPORIZATION SYSTEM (14)
F15‑3-B‑V2 FUEL INJECTION SYSTEM‑FOR FUEL VAPORIZATION SYSTEM (14)
F16‑A LIGHTS(WITH TURN LIGHT) (8)
F16‑B LIGHTS(WITH TURN LIGHT) (8)
F17 DASHBOARD (4)
F18‑V2 COOLING SYSTEM (31)
F18‑V3 COOLING SYSTEM (31)
F19‑1-A DECAL,2021,NA(LAVA ORANGE) (10)
F19‑1-B DECAL,2021,NA(ATHENS BLUE) (10)
F19‑1-C DECAL,2021,NA(TITANIUM GRAY) (10)
F19‑1-D DECAL,2021,NA(TRUE TIMBER CAMO) (8)
F19‑1-E DECAL,2021,INTERNATIONAL(LAVA ORANGE) (11)
F19‑1-F DECAL,2021,INTERNATIONAL(ATHENS BLUE) (11)
F19‑1-G DECAL,2021,INTERNATIONAL(TITANIUM GRAY) (11)
F19‑1-H DECAL,2021,INTERNATIONAL(TRUE TIMBER CAMO) (9)
F19‑1-I DECAL,2021,RUSSIA(LAVA ORANGE) (11)
F19‑1-J DECAL,2021,RUSSIA(ATHENS BLUE) (11)
F19‑1-K DECAL,2021,RUSSIA(TITANIUM GRAY) (11)
F19‑1-L DECAL,2021,RUSSIA(TRUE TIMBER CAMO) (9)
F19‑2-V1 DECAL WARNING (27)
F19‑2-V2 DECAL WARNING (27)
F19‑3 TOWING LABEL (1)
F20‑A-V6 TOOLS(168@^LOF) (6)
F20‑B-V6 TOOLS(NA) (8)
F23‑A-V5 BUMPER(168@^LOF) (7)
F23‑A-V6 BUMPER(168@^LOF) (8)
F23‑B-V5 BUMPER(NA) (4)
F23‑B-V6 BUMPER(NA) (5)
F27‑V2 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30‑V2 DRIVETRAIN SYSTEM (16)
F31‑A FRONT AXLE(ORIDINARY) (75)
F31‑B FRONT AXLE(SUMITOMO) (75)
F32‑V3 GEAR SHIFTING (13)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(ON CAMMAND) (67)
F33‑C-V2 REAR AXLE(NO DIFFERENTIAL) (50)
F36‑V2 FUEL VAPORIZATION SYSTEM (8)
F38‑A-V3 OWNER'S MANUAL(2020，NA) (2)
F38‑B OWNER'S MANUAL(FRENCH) (1)
F38‑C OWNER'S MANUAL(2020，168) (2)
F38‑D OWNER'S MANUAL(RUSSIA) (1)
F38‑E-V2 OWNER'S MANUAL(GERMAN) (1)
F38‑F OWNER'S MANUAL( INTERNATIONAL ) (1)
F38‑G OWNER'S MANUAL(CHINESE) (1)
F38‑H OWNER\'S MANUAL(ENGLISH@^FRENCH) (1)
F40‑A-V2 TOWBAR(PIN CONNECTION) (11)
F40‑A-V3 TOWBAR(PIN CONNECTION) (12)
F40‑B TOWBAR(BOLT CONNECTION) (12)
F41‑V3 AIR FILTER ASSY (22)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Brzdový systém9AWA-081000-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT BRAKE CALIPER, RH9AWA-081200 |
Počet 1 | Cena 4 555 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRAKE PAD ASSY9AWA-0811A0 |
Počet 2 | Cena 1 161 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Podložka901B-080102 Alternativy: 0010-060010 |
Počet 19 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky HOSE, FRONT BRAKE(LH)9AWA-080120 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BANJO BOLT7020-081004 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky HYDRAULIC SINDUCTIVE SWITCH7020-080010-40000 |
Počet 1 | Cena 812 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SOFT FLUID HOSE, FRONT BRAKE(LH)9AWA-080110 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT BRAKE CALIPER, LH9AWA-081100 |
Počet 1 | Cena 4 555 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT BRAKE FLUID HOSE9AWA-080130-10000 |
Počet 1 | Cena 1 436 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR BRAKE PAD ASSY7020-0810A0 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR BRAKE CALIPER, RH9AWA-081060 |
Počet 1 | Cena 10 251 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RESERVIOR TANK ASSY9GQS-081010-20000 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FLUID HOSE, REAR BRAKE9AWA-080140 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR BRAKE CALIPER, LH9AWA-081050 |
Počet 1 | Cena 10 251 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky PIPE CLIP, MASTER CYLINDER7020-081002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FLUID RESERVOIR HOSE 19AWA-081001-10000 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FLUID RESERVOIR HOSE 29AWA-081002-10000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CLAMP9010-080405 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BRAKE CABLE, PARKING9AWA-083100 |
Počet 1 | Cena 1 523 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLIP , CLUTCH CABLEA000-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky PARKING BRAKE LEVER7020-083010 |
Počet 1 | Cena 783 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky MASTER CYLINDER7020-081010 |
Počet 1 | Cena 3 279 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky HYDRAULICDISTRIBUTIONVALVE7020-081070 |
Počet 1 | Cena 1 668 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BRAKE FLUID HOSE, LH HAND BRAKE9AY0-081010 |
Počet 1 | Cena 1 654 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky MASTER CYLINDER ASSY., RH HAND BRAKE9AY0-081200 |
Počet 1 | Cena 3 337 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1430801-01405 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30304-140410 Alternativy: 30306-140112 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky FOOT PEDAL ASSY9AWA-080200-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Šroub30006-060040810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky Šroub30003-060035840 Alternativy: 30003-060035810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky LEVER7020-083017 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky MOUNTING SEAT,REAR VIEW MIRROR9CR6-080400 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky Matice30202-060140 Alternativy: 30202-060110 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky PRESS CAP, HAND BRAKE MASTER CYLINDER9AY0-080005 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky BOLT M6x2230006-060022810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky CIRCLIP9010-080104 |
Počet 1 | Cena 43,52 Kč |
