EU4 (2021)

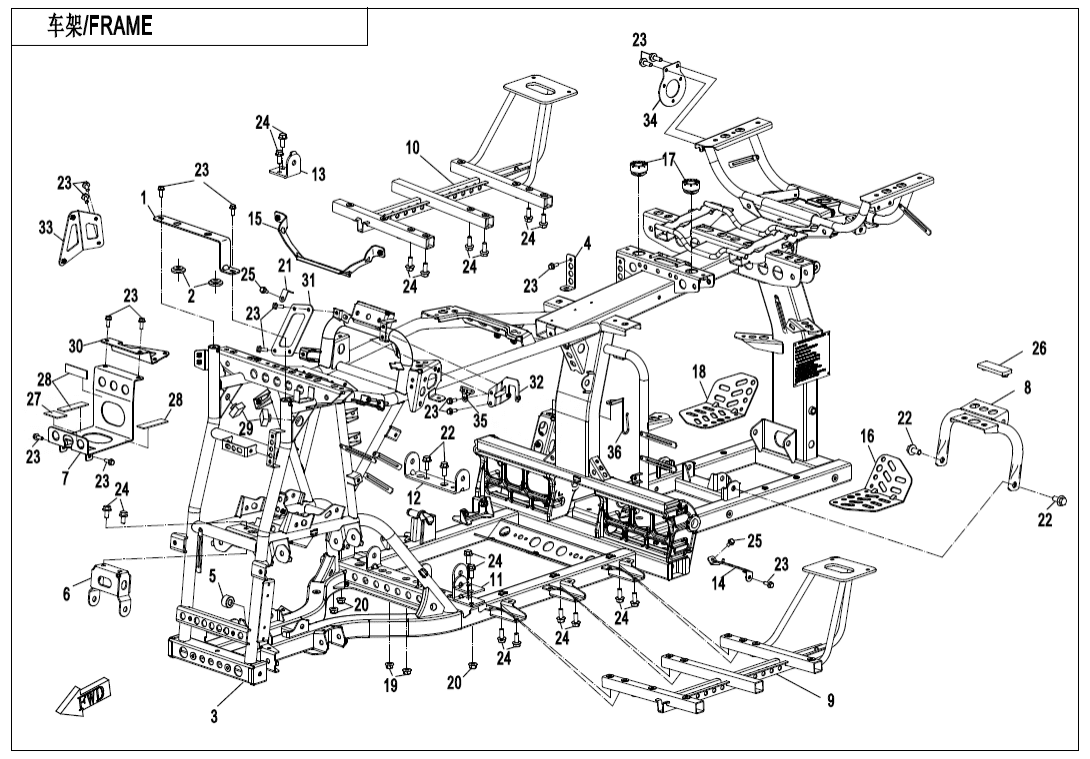

F03‑V7 FRAME
F00‑1-V2 ENGINE MOUNTING PARTS (11)
F00‑2-V2 CVT AIR PIPE (15)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑1-A‑V4 MUFFLER(LOF) (39)
F02‑1-A‑V5 MUFFLER(LOF) (37)
F02‑1-B‑V5 MUFFLER(NA@^INTERNATIONAL) (39)
F02‑1-B‑V6 MUFFLER(NA@^INTERNATIONAL) (39)
F02‑2-V2 HEAT INSULATION PLATE (7)
F03‑V7 FRAME (38)
F04‑1 FRONT PLASTICS (29)
F04‑2 FRONT PLASTICS (44)
F04‑3-A‑V3 MIDDLE PLASTICS (35)
F04‑3-B‑V2 MIDDLE PLASTICS(RUSSIAN) (34)
F04‑4-V1 REAR PLASTICS (25)
F04‑4-V2 REAR PLASTICS (26)
F04‑4-V3 REAR PLASTICS (28)
F04‑5 BOTTOM PLASTICS (14)
F04‑6-A REFLECTOR (9)
F04‑6-B REFLECTOR(CANADA) (13)
F05‑1-V2 FRONT SUSPENSION (21)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(GAS) (12)
F05‑2-C‑V2 FRONT SHOCK ABSORBER(GAS,RUSSIA) (66)
F05‑2-C‑V3 FRONT SHOCK ABSORBER(GAS,RUSSIA) (67)
F06‑1-A‑V4 REAR SUSPENSION(WELDING) (24)
F06‑1-B‑V2 REAR SUSPENSION(CASTING) (38)
F06‑2-A REAR SHOCK ABSORBER(OIL) (10)
F06‑2-B REAR SHOCK ABSORBER(GAS) (19)
F06‑2-C‑V2 REAR SHOCK ABSORBER(GAS,RUSSIA) (74)
F06‑2-C‑V3 REAR SHOCK ABSORBER(GAS,RUSSIA) (72)
F07 FRONT WHEEL (18)
F08‑A BRAKE SYSTEM‑LH,PARKING (43)
F08‑B BRAKE SYSTEM‑RH,PARKING (40)
F08‑C BRAKE SYSTEM(NO PARKING SYSTEM) (35)
F10‑1-V1 HANDLEBAR (35)
F10‑1-V2 HANDLEBAR (43)
F10‑2-A‑V4 STEERING SYSTEM (26)
F10‑2-B STEERING SYSTEM(EPS) (24)
F11 REAR WHEEL (18)
F12‑A FUEL TANK(168@^LOF) (21)
F12‑A-V2 FUEL TANK(168@^LOF) (21)
F12‑B FUEL TANK(NA) (21)
F13‑A SEAT(BLACK) (17)
F13‑B SEAT(BLACK@^GRAY) (17)
F14‑V1 RACK (12)
F14‑V2 RACK (13)
F15‑1-A‑V1 ELECTRIC SYSTEM(NA@^INTERNATIONAL) (42)
F15‑1-A‑V2 ELECTRIC SYSTEM(NA@^INTERNATIONAL) (40)
F15‑1-B‑V1 ELECTRIC SYSTEM(LOF) (48)
F15‑1-B‑V2 ELECTRIC SYSTEM(LOF) (46)
F15‑2-V3 TOWING WINCH (14)
F15‑3-A FUEL INJECTION SYSTEM‑NO FUEL VAPORIZATION SYSTEM (14)
F15‑3-B‑V2 FUEL INJECTION SYSTEM‑FOR FUEL VAPORIZATION SYSTEM (14)
F16‑A LIGHTS(WITH TURN LIGHT) (8)
F16‑B LIGHTS(WITH TURN LIGHT) (8)
F17 DASHBOARD (4)
F18‑V2 COOLING SYSTEM (31)
F18‑V3 COOLING SYSTEM (31)
F19‑1-A DECAL,2021,NA(LAVA ORANGE) (10)
F19‑1-B DECAL,2021,NA(ATHENS BLUE) (10)
F19‑1-C DECAL,2021,NA(TITANIUM GRAY) (10)
F19‑1-D DECAL,2021,NA(TRUE TIMBER CAMO) (8)
F19‑1-E DECAL,2021,INTERNATIONAL(LAVA ORANGE) (11)
F19‑1-F DECAL,2021,INTERNATIONAL(ATHENS BLUE) (11)
F19‑1-G DECAL,2021,INTERNATIONAL(TITANIUM GRAY) (11)
F19‑1-H DECAL,2021,INTERNATIONAL(TRUE TIMBER CAMO) (9)
F19‑1-I DECAL,2021,RUSSIA(LAVA ORANGE) (11)
F19‑1-J DECAL,2021,RUSSIA(ATHENS BLUE) (11)
F19‑1-K DECAL,2021,RUSSIA(TITANIUM GRAY) (11)
F19‑1-L DECAL,2021,RUSSIA(TRUE TIMBER CAMO) (9)
F19‑2-V1 DECAL WARNING (27)
F19‑2-V2 DECAL WARNING (27)
F19‑3 TOWING LABEL (1)
F20‑A-V6 TOOLS(168@^LOF) (6)
F20‑B-V6 TOOLS(NA) (8)
F23‑A-V5 BUMPER(168@^LOF) (7)
F23‑A-V6 BUMPER(168@^LOF) (8)
F23‑B-V5 BUMPER(NA) (4)
F23‑B-V6 BUMPER(NA) (5)
F27‑V2 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30‑V2 DRIVETRAIN SYSTEM (16)
F31‑A FRONT AXLE(ORIDINARY) (75)
F31‑B FRONT AXLE(SUMITOMO) (75)
F32‑V3 GEAR SHIFTING (13)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(ON CAMMAND) (67)
F33‑C-V2 REAR AXLE(NO DIFFERENTIAL) (50)
F36‑V2 FUEL VAPORIZATION SYSTEM (8)
F38‑A-V3 OWNER'S MANUAL(2020，NA) (2)
F38‑B OWNER'S MANUAL(FRENCH) (1)
F38‑C OWNER'S MANUAL(2020，168) (2)
F38‑D OWNER'S MANUAL(RUSSIA) (1)
F38‑E-V2 OWNER'S MANUAL(GERMAN) (1)
F38‑F OWNER'S MANUAL( INTERNATIONAL ) (1)
F38‑G OWNER'S MANUAL(CHINESE) (1)
F38‑H OWNER\'S MANUAL(ENGLISH@^FRENCH) (1)
F40‑A-V2 TOWBAR(PIN CONNECTION) (11)
F40‑A-V3 TOWBAR(PIN CONNECTION) (12)
F40‑B TOWBAR(BOLT CONNECTION) (12)
F41‑V3 AIR FILTER ASSY (22)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PRESS PLATE, BATTERY9AWA-030201 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RUBBER WASHER, BATTERY9010-030005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRAME9AWA-031000-C0000 Alternativy: 9AWA-031000-D0000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRAME9AWA-031000-D0000 |
Počet 1 | Cena 55 899 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Sestava rámu9AWA-031000-E0000 |
Počet 1 | Cena 55 899 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BRACKET, REAR HEAT INSULATION9AWA-030001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUSHING, FRONT GEAR CASE9AWA-030002 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky UPPER BRACKET, FRONT GEAR CASE9AWA-037000 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BRACKET, BATTERY9AWA-039101-10000 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky UPPER BRACKET, REAR GEAR CASE9AWA-033000-10000 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BRACKET ASSY., FOOTREST PEDAL(LH)9AWA-035000 |
Počet 1 | Cena 2 437 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET ASSY., FOOTREST PEDAL(RH)9AWA-034000 |
Počet 1 | Cena 2 437 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FRONT MOUNT PLATE(LH), ENGINE9AWA-030003 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT MOUNT BRACKET, ENGINE9AWA-030004 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT MOUNT PLATE(RH), ENGINE9AWA-030005 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRACKET, PARKING CABLE9AWA-038000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BRACKET, HEAD GUARD9AWA-030120-10000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH PANEL, SEMIAXIS9AWA-030006 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER SLEEVE, REAR SEAT7020-130001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RH PANEL, SEMIAXIS9AWA-030007 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BRACKET, FLASHER7020-230003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky DAMPER, FUEL TANK9AWA-120001-00001 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SPONGE PAD, FUEL TANK9010-120008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SPONGE, FRONT TOP COVER4020-040402 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RUBBER CUSHION, MAIN STAND5190-001003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BRACKET ASSY, WINCH CONTROLLER9AWA-039300 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky CONVERTING BRACKET, ECU9AWA-030030 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BRACKET, IGNITION COIL9AWA-030060-20000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BRACKET, REGULATOR9AWA-030070 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky BRACKET, TOWING POWER9AWA-036000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky LOWER WIRING HOOK7020-030130 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky HOOK7020-000190 |
Počet 1 | Cena cena není stanovena | není skladem |
