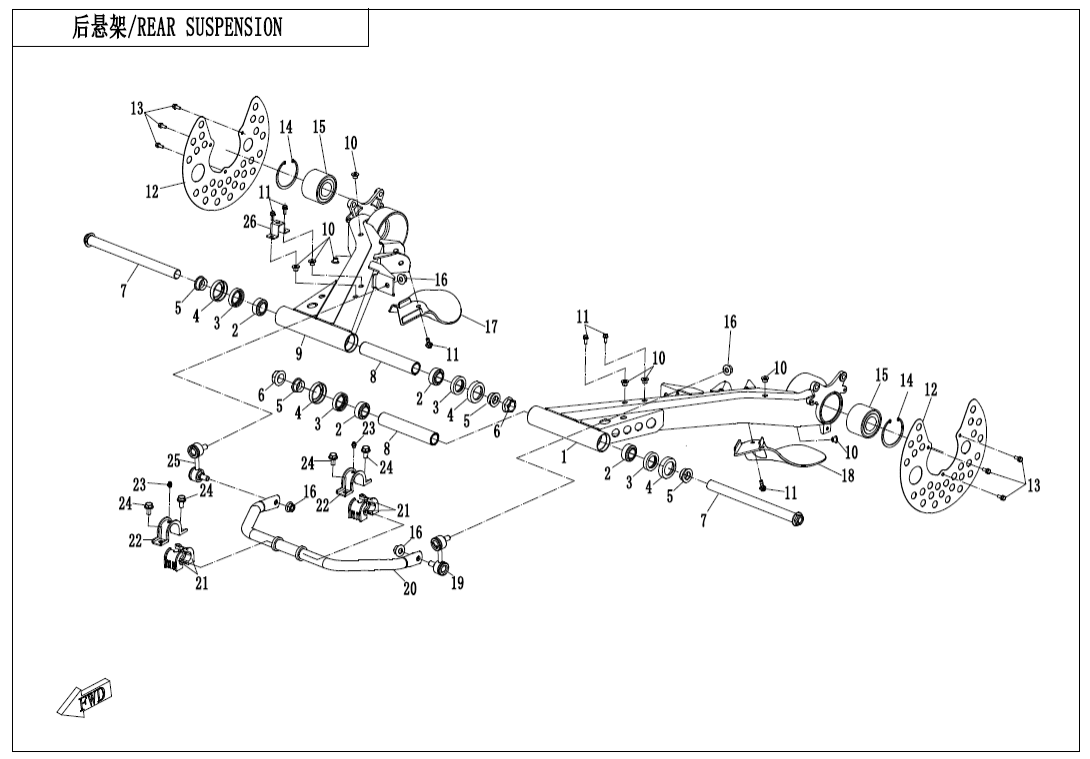

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky REAR SWING ARM, LH 9AWA-060110 Alternativy: 9AWA-060110-20000	Počet 1	Cena 5 092 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky BEARING, REAR SWINGARM 9AWA-060109	Počet 4	Cena 580 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky OIL SEAL 24×38×8 9AWA-060106	Počet 4	Cena 58,03 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky DUST COVER 9AWA-060105 Alternativy: 9AWA-060105-10000	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky BUSHING, SWING ARM 9AWA-060102	Počet 4	Cena 87,05 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky LOCK NUT, SWING ARM 9AWA-060108	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky REAR SWING ARM SHAFT 9AWA-060103	Počet 2	Cena 624 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky INNER LINER, REAR SWING ARM 9AWA-060101 Alternativy: 9AWA-060101-10000	Počet 2	Cena 131 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky REAR SWING ARM, RH 9AWA-060210 Alternativy: 9AWA-060210-20000	Počet 1	Cena 5 092 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky RIVET NUT 30228-061310	Počet 8	Cena 14,51 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky GUARD, REAR BRAKE DISC 9AWA-060104	Počet 2	Cena 348 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky CIRCLIP FOR HOLE 30800-06005	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky HUB BEARING 30411-03080	Počet 2	Cena 1 625 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky REAR SUSPENSION PLATE, RH 9AWA-044044	Počet 1	Cena 131 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky REAR SUSPENSION PLATE, LH 9AWA-044043	Počet 1	Cena 131 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky BALL PIN, RH 9010-060800-20000	Počet 1	Cena 1 132 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky REAR STABILIZER BAR 9AWA-060410	Počet 1	Cena 2 147 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky SUPPORT, STABILIZER BAR 7000-060003	Počet 4	Cena 102 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky RETAINING COVER 9030-060002	Počet 2	Cena 189 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky GREASE NOZZLE 3121401	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky Šroub 30006-080016810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky BALL PIN, LH 9010-060700-20000	Počet 1	Cena 1 132 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky BRACKET, PARKING CABLE, REAR SWING ARM 9AWA-060107	Počet 1	Cena 189 Kč	ks
