EU4 (2017)

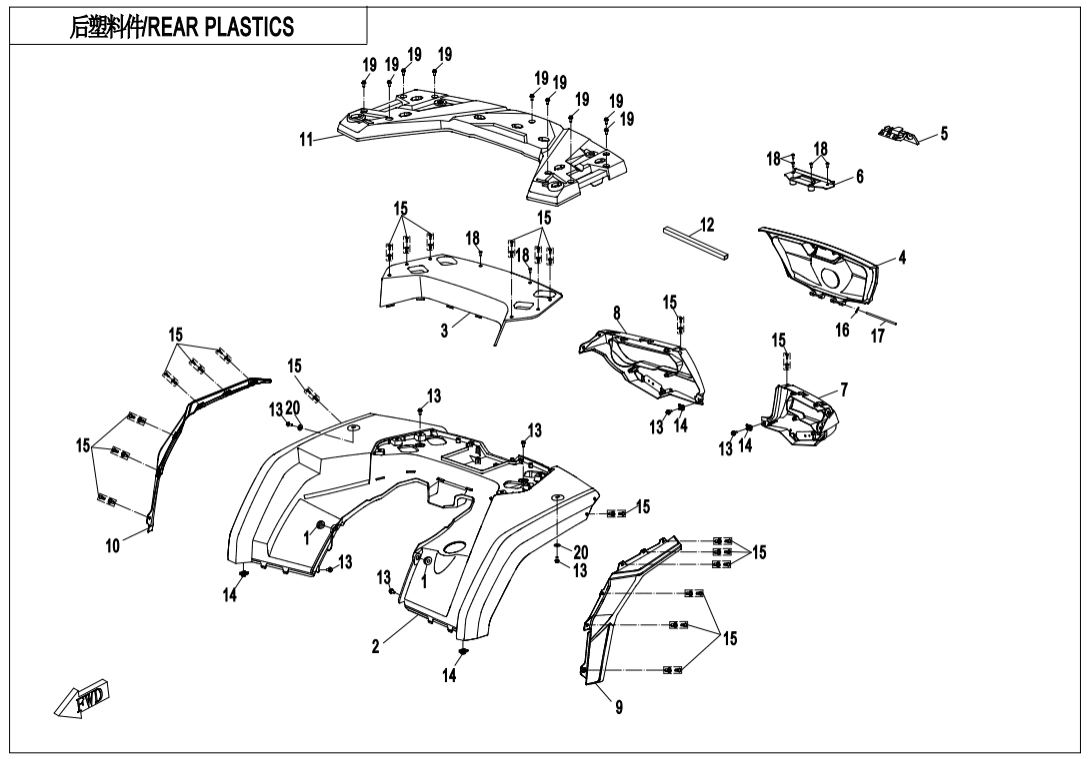

F04‑4-C REAR PLASTICS -CRYSTAL ORANGE
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑V1 CVT AIR PIPE (12)
F00‑V2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02‑1-A MUFFLER(168@^LOF) (35)
F02‑1-B MUFFLER(USA) (33)
F02‑2 HEAT INSULATION PLATE (7)
F03‑V1 FRAME (30)
F03‑V2 FRAME (27)
F04‑1-A FRONT PLASTICS‑PEARL BLACK (19)
F04‑1-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (19)
F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (19)
F04‑2-A FRONT PLASTICS‑PEARL BLACK (25)
F04‑2-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (25)
F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (25)
F04‑3-A‑V1 MIDDLE PLASTICS‑PEARL BLACK (21)
F04‑3-A‑V2 MIDDLE PLASTICS‑PEARL BLACK (20)
F04‑3-B‑V1 MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (21)
F04‑3-B‑V2 MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20)
F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20)
F04‑3-C‑V1 MIDDLE PLASTICS‑CRYSTAL ORANGE (21)
F04‑4-A REAR PLASTICS -PEARL BLACK (21)
F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (21)
F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (21)
F04‑5 BOTTOM PLASTICS (13)
F04‑6-A REFLECTOR (5)
F04‑6-B REFLECTOR(CANADA) (9)
F05‑1 FRONT SUSPENSION (24)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(AIR)-BLACK (7)
F05‑2-C FRONT SHOCK ABSORBER(OIL,RUSSIA) (9)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(AIR)-BLACK (14)
F06‑2-C REAR SHOCK ABSORBER(OIL,RUSSIA) (9)
F07 FRONT WHEEL (16)
F08‑A BRAKE SYSTEM‑LH,PARKING (39)
F08‑B BRAKE SYSTEM‑RH,PARKING (39)
F10‑1-A HANDLEBAR‑PEARL BLACK (23)
F10‑1-B HANDLEBAR‑TIMBER CAMO (23)
F10‑1-C HANDLEBAR‑CRYSTAL ORANGE (23)
F10‑1-D HANDLEBAR‑PEARL BLACK(USA) (24)
F10‑1-E ANDLEBAR‑TIMBER CAMO(USA) (24)
F10‑1-F HANDLEBAR‑CRYSTAL ORANGE(USA) (24)
F10‑2-A STEERING SYSTEM (25)
F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25)
F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25)
F11 REAR WHEEL (16)
F12‑A FUEL TANK(168@^LOF) (18)
F12‑B FUEL TANK(USA) (18)
F13‑A SEAT -BLACK (16)
F13‑B SEAT -BLACK AND GRAY (16)
F14‑A RACK(STANDARD) (12)
F14‑B RACK(LOF) (13)
F15‑1-A ELECTRIC SYSTEM(LOW POWER) (38)
F15‑1-B ELECTRIC SYSTEM(HIGH POWER) (38)
F15‑1-C ELECTRIC SYSTEM(USA,LOW POWER) (38)
F15‑1-D ELECTRIC SYSTEM(USA,HIGH POWER) (38)
F15‑1-E ELECTRIC SYSTEM(LOF,LOW POWER) (44)
F15‑1-F ELECTRIC SYSTEM(LOF,HIGH POWER) (44)
F15‑2 TOWING WINCH (12)
F15‑3-A FUEL INJECTION SYSTEM‑NO FUEL VAPORIZATION SYSTEM (10)
F15‑3-B FUEL INJECTION SYSTEM‑FOR FUEL VAPORIZATION SYSTEM (10)
F16‑A LIGHTS(EURO) (8)
F16‑B LIGHTS(USA) (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL‑CRYSTAL ORANGE (1)
F19‑1-B DECAL‑PEARL BLACK (1)
F19‑1-C DECAL‑MAPLE CAMO FOR HUNTING (1)
F19‑2 DECAL WARNING (20)
F20‑A TOOLS(168@^LOF) (5)
F20‑B TOOLS(USA) (6)
F23‑A BUMPER(168@^LOF) (12)
F23‑B BUMPER(USA) (10)
F27‑V1 FRONT CV SHAFT (4)
F27‑V2 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (80)
F32 GEAR SHIFTING (12)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (50)
F33‑C REAR AXLE(NO DIFFERENTIAL) (50)
F36 FUEL VAPORIZATION SYSTEM (5)
F38 OWNER'S MANUAL (2)
F40 TOWBAR (7)
F41 AIR FILTER ASSY. (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky REAR FENDER, CRYSTAL ORANGE9AWA-043011-0Y600 |
Počet 1 | Cena 8 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky REAR PANEL9AWA-043012 |
Počet 1 | Cena 528 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COVER, REAR TRUNK9AWA-043013 |
Počet 1 | Cena 404 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUCKLE, REAR TRUNK9AWA-043014 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FIXED SEAT, REAR TAIL BOX BUCKLE9AWA-043015 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PANEL,LH TAILLIGHT9AWA-043021 |
Počet 1 | Cena 280 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PANEL,RH TAILLIGHT9AWA-043022 Alternativy: 9AWV-043022-2300 |
Počet 1 | Cena 280 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky REAR FENDER, LH(EX)9AWA-260013 |
Počet 1 | Cena 264 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR FENDER, RH(EX)9AWA-260014 |
Počet 1 | Cena 233 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky COVER, REAR RACK9AWA-141004 |
Počet 1 | Cena 1 740 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPONGE, COMPARTMENT COVER9AWA-043016 |
Počet 1 | Cena 171 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 8 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT CLIP M68030-040800 Alternativy: 8030-040800-00001 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 22 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky COTTER PIN30903-0160810 Alternativy: 30903-0162010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PIN SHAFT Dia 49AWA-043017 Alternativy: 9AWA-043017-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 9 | Cena 15,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 2 | Cena 15,54 Kč |
