EU4 (2017)

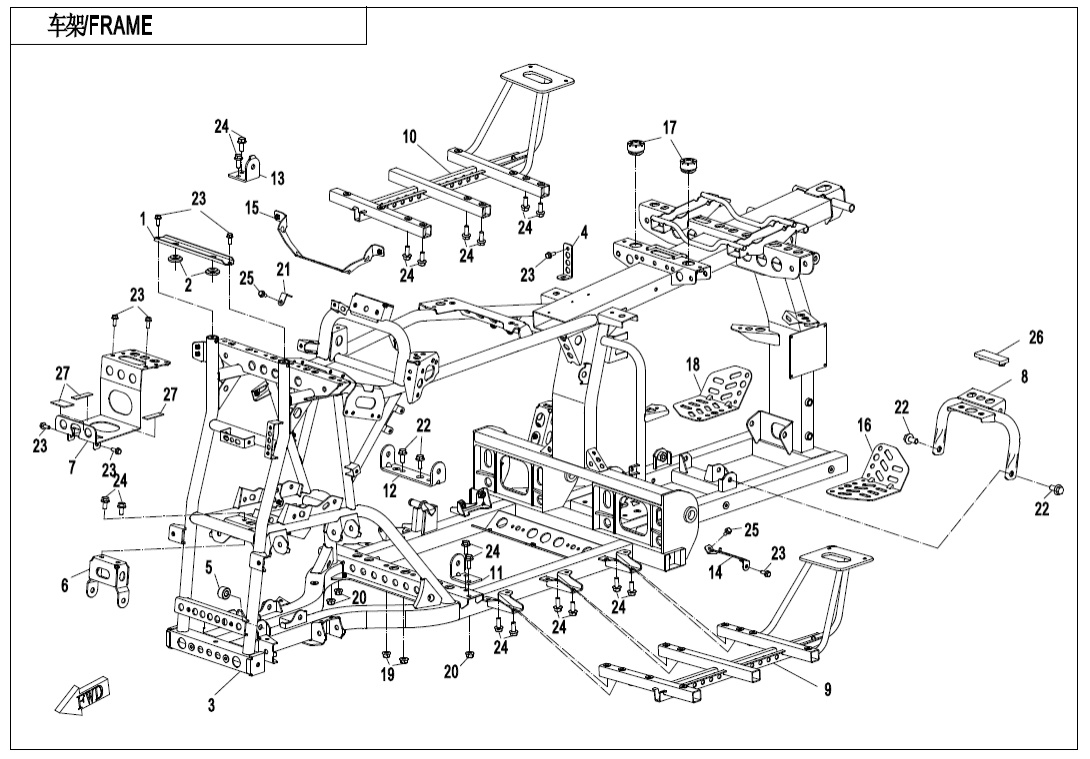

F03‑V2 FRAME
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑V1 CVT AIR PIPE (12)
F00‑V2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02‑1-A MUFFLER(168@^LOF) (35)
F02‑1-B MUFFLER(USA) (33)
F02‑2 HEAT INSULATION PLATE (7)
F03‑V1 FRAME (30)
F03‑V2 FRAME (27)
F04‑1-A FRONT PLASTICS‑PEARL BLACK (19)
F04‑1-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (19)
F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (19)
F04‑2-A FRONT PLASTICS‑PEARL BLACK (25)
F04‑2-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (25)
F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (25)
F04‑3-A‑V1 MIDDLE PLASTICS‑PEARL BLACK (21)
F04‑3-A‑V2 MIDDLE PLASTICS‑PEARL BLACK (20)
F04‑3-B‑V1 MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (21)
F04‑3-B‑V2 MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20)
F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20)
F04‑3-C‑V1 MIDDLE PLASTICS‑CRYSTAL ORANGE (21)
F04‑4-A REAR PLASTICS -PEARL BLACK (21)
F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (21)
F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (21)
F04‑5 BOTTOM PLASTICS (13)
F04‑6-A REFLECTOR (5)
F04‑6-B REFLECTOR(CANADA) (9)
F05‑1 FRONT SUSPENSION (24)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(AIR)-BLACK (7)
F05‑2-C FRONT SHOCK ABSORBER(OIL,RUSSIA) (9)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(AIR)-BLACK (14)
F06‑2-C REAR SHOCK ABSORBER(OIL,RUSSIA) (9)
F07 FRONT WHEEL (16)
F08‑A BRAKE SYSTEM‑LH,PARKING (39)
F08‑B BRAKE SYSTEM‑RH,PARKING (39)
F10‑1-A HANDLEBAR‑PEARL BLACK (23)
F10‑1-B HANDLEBAR‑TIMBER CAMO (23)
F10‑1-C HANDLEBAR‑CRYSTAL ORANGE (23)
F10‑1-D HANDLEBAR‑PEARL BLACK(USA) (24)
F10‑1-E ANDLEBAR‑TIMBER CAMO(USA) (24)
F10‑1-F HANDLEBAR‑CRYSTAL ORANGE(USA) (24)
F10‑2-A STEERING SYSTEM (25)
F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25)
F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25)
F11 REAR WHEEL (16)
F12‑A FUEL TANK(168@^LOF) (18)
F12‑B FUEL TANK(USA) (18)
F13‑A SEAT -BLACK (16)
F13‑B SEAT -BLACK AND GRAY (16)
F14‑A RACK(STANDARD) (12)
F14‑B RACK(LOF) (13)
F15‑1-A ELECTRIC SYSTEM(LOW POWER) (38)
F15‑1-B ELECTRIC SYSTEM(HIGH POWER) (38)
F15‑1-C ELECTRIC SYSTEM(USA,LOW POWER) (38)
F15‑1-D ELECTRIC SYSTEM(USA,HIGH POWER) (38)
F15‑1-E ELECTRIC SYSTEM(LOF,LOW POWER) (44)
F15‑1-F ELECTRIC SYSTEM(LOF,HIGH POWER) (44)
F15‑2 TOWING WINCH (12)
F15‑3-A FUEL INJECTION SYSTEM‑NO FUEL VAPORIZATION SYSTEM (10)
F15‑3-B FUEL INJECTION SYSTEM‑FOR FUEL VAPORIZATION SYSTEM (10)
F16‑A LIGHTS(EURO) (8)
F16‑B LIGHTS(USA) (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL‑CRYSTAL ORANGE (1)
F19‑1-B DECAL‑PEARL BLACK (1)
F19‑1-C DECAL‑MAPLE CAMO FOR HUNTING (1)
F19‑2 DECAL WARNING (20)
F20‑A TOOLS(168@^LOF) (5)
F20‑B TOOLS(USA) (6)
F23‑A BUMPER(168@^LOF) (12)
F23‑B BUMPER(USA) (10)
F27‑V1 FRONT CV SHAFT (4)
F27‑V2 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (80)
F32 GEAR SHIFTING (12)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (50)
F33‑C REAR AXLE(NO DIFFERENTIAL) (50)
F36 FUEL VAPORIZATION SYSTEM (5)
F38 OWNER'S MANUAL (2)
F40 TOWBAR (7)
F41 AIR FILTER ASSY. (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PLATE, BATTERY7020-038011 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RUBBER WASHER, BATTERY9010-030005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Sestava rámu9AWA-031000-30000 |
Počet 1 | Cena 53 708 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BRACKET, REAR HEAT INSULATION9AWA-030001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUSHING, FRONT GEAR CASE9AWA-030002 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky UPPER BRACKET, FRONT GEAR CASE9AWA-037000 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BRACKET, BATTERY9AWA-039100 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky UPPER BRACKET, REAR GEAR CASE9AWA-033000 Alternativy: 9AWA-033000-10000 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BRACKET ASSY., FOOTREST PEDAL(LH)9AWA-035000 |
Počet 1 | Cena 2 437 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET ASSY., FOOTREST PEDAL(RH)9AWA-034000 |
Počet 1 | Cena 2 437 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FRONT MOUNT PLATE(LH), ENGINE9AWA-030003 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT MOUNT BRACKET, ENGINE9AWA-030004 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT MOUNT PLATE(RH), ENGINE9AWA-030005 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRACKET, PARKING CABLE9AWA-038000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HEAD GUARD BRACKET ASSY9AWA-030120 Alternativy: 9AWA-030120-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH PANEL, SEMIAXIS9AWA-030006 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER SLEEVE, REAR SEAT7020-130001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RH PANEL, SEMIAXIS9AWA-030007 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BRACKET, FLASHER7020-230003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky DAMPER, FUEL TANK9AWA-120001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SPONGE PAD, FUEL TANK9010-120008 |
Počet 3 | Cena 14,51 Kč |
