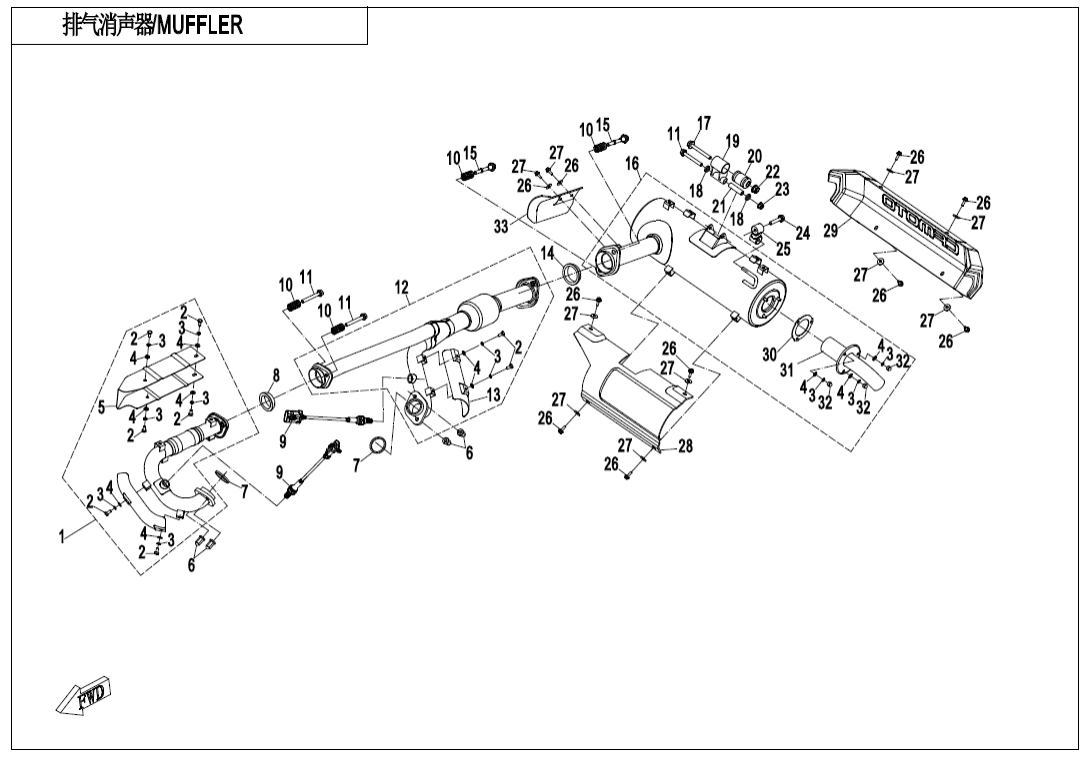

F02‑1-B MUFFLER(USA)
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑V1 CVT AIR PIPE (12)
F00‑V2 CVT AIR PIPE (13)
F01 LOCK KIT (2)
F02‑1-A MUFFLER(168@^LOF) (35)
F02‑1-B MUFFLER(USA) (33)
F02‑2 HEAT INSULATION PLATE (7)
F03‑V1 FRAME (30)
F03‑V2 FRAME (27)
F04‑1-A FRONT PLASTICS‑PEARL BLACK (19)
F04‑1-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (19)
F04‑1-C FRONT PLASTICS‑CRYSTAL ORANGE (19)
F04‑2-A FRONT PLASTICS‑PEARL BLACK (25)
F04‑2-B FRONT PLASTICS‑MAPLE CAMO FOR HUNTING (25)
F04‑2-C FRONT PLASTICS‑CRYSTAL ORANGE (25)
F04‑3-A‑V1 MIDDLE PLASTICS‑PEARL BLACK (21)
F04‑3-A‑V2 MIDDLE PLASTICS‑PEARL BLACK (20)
F04‑3-B‑V1 MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (21)
F04‑3-B‑V2 MIDDLE PLASTICS‑MAPLE CAMO FOR HUNTING (20)
F04‑3-C MIDDLE PLASTICS‑CRYSTAL ORANGE (20)
F04‑3-C‑V1 MIDDLE PLASTICS‑CRYSTAL ORANGE (21)
F04‑4-A REAR PLASTICS -PEARL BLACK (21)
F04‑4-B REAR PLASTICS -MAPLE CAMO FOR HUNTING (21)
F04‑4-C REAR PLASTICS -CRYSTAL ORANGE (21)
F04‑5 BOTTOM PLASTICS (13)
F04‑6-A REFLECTOR (5)
F04‑6-B REFLECTOR(CANADA) (9)
F05‑1 FRONT SUSPENSION (24)
F05‑2-A FRONT SHOCK ABSORBER‑OIL (9)
F05‑2-B FRONT SHOCK ABSORBER(AIR)-BLACK (7)
F05‑2-C FRONT SHOCK ABSORBER(OIL,RUSSIA) (9)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(OIL) (9)
F06‑2-B REAR SHOCK ABSORBER(AIR)-BLACK (14)
F06‑2-C REAR SHOCK ABSORBER(OIL,RUSSIA) (9)
F07 FRONT WHEEL (16)
F08‑A BRAKE SYSTEM‑LH,PARKING (39)
F08‑B BRAKE SYSTEM‑RH,PARKING (39)
F10‑1-A HANDLEBAR‑PEARL BLACK (23)
F10‑1-B HANDLEBAR‑TIMBER CAMO (23)
F10‑1-C HANDLEBAR‑CRYSTAL ORANGE (23)
F10‑1-D HANDLEBAR‑PEARL BLACK(USA) (24)
F10‑1-E ANDLEBAR‑TIMBER CAMO(USA) (24)
F10‑1-F HANDLEBAR‑CRYSTAL ORANGE(USA) (24)
F10‑2-A STEERING SYSTEM (25)
F10‑2-B STEERING SYSTEM(EPS,NGYANG) (25)
F10‑2-C STEERING SYSTEM(EPS,ACDELCO) (25)
F11 REAR WHEEL (16)
F12‑A FUEL TANK(168@^LOF) (18)
F12‑B FUEL TANK(USA) (18)
F13‑A SEAT -BLACK (16)
F13‑B SEAT -BLACK AND GRAY (16)
F14‑A RACK(STANDARD) (12)
F14‑B RACK(LOF) (13)
F15‑1-A ELECTRIC SYSTEM(LOW POWER) (38)
F15‑1-B ELECTRIC SYSTEM(HIGH POWER) (38)
F15‑1-C ELECTRIC SYSTEM(USA,LOW POWER) (38)
F15‑1-D ELECTRIC SYSTEM(USA,HIGH POWER) (38)
F15‑1-E ELECTRIC SYSTEM(LOF,LOW POWER) (44)
F15‑1-F ELECTRIC SYSTEM(LOF,HIGH POWER) (44)
F15‑2 TOWING WINCH (12)
F15‑3-A FUEL INJECTION SYSTEM‑NO FUEL VAPORIZATION SYSTEM (10)
F15‑3-B FUEL INJECTION SYSTEM‑FOR FUEL VAPORIZATION SYSTEM (10)
F16‑A LIGHTS(EURO) (8)
F16‑B LIGHTS(USA) (8)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL‑CRYSTAL ORANGE (1)
F19‑1-B DECAL‑PEARL BLACK (1)
F19‑1-C DECAL‑MAPLE CAMO FOR HUNTING (1)
F19‑2 DECAL WARNING (20)
F20‑A TOOLS(168@^LOF) (5)
F20‑B TOOLS(USA) (6)
F23‑A BUMPER(168@^LOF) (12)
F23‑B BUMPER(USA) (10)
F27‑V1 FRONT CV SHAFT (4)
F27‑V2 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (16)
F31 FRONT AXLE (80)
F32 GEAR SHIFTING (12)
F33‑A REAR AXLE(WITH AUTOMATIC DIFFERENTIAL LOCK) (55)
F33‑B REAR AXLE(WITH JAW DIFFERENTIAL LOCK) (50)
F33‑C REAR AXLE(NO DIFFERENTIAL) (50)
F36 FUEL VAPORIZATION SYSTEM (5)
F38 OWNER'S MANUAL (2)
F40 TOWBAR (7)
F41 AIR FILTER ASSY. (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky EXHAUST PIPE, FRONT CYLINDER9AWA-021100-10000 Alternativy: 9AWA-021100-10001 |
Počet 1 | Cena 4 135 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Šroub30000-060010700 Alternativy: 30000-060012820 |
Počet 8 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 11 | Cena 14,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky HEAT INSULATOR9AWA-021101 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky GRAPHITE RING, SMALL9AWA-021003 Alternativy: 9AWA-021003-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OXYGEN SENSOR0800-176000 |
Počet 2 | Cena 5 281 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPRING, MUFFLER9AWA-021001 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky EXHAUST PIPE ASSY., TWO IN ONE9AWA-021200-10000 Alternativy: 9AWA-021200-10001 |
Počet 1 | Cena 6 833 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HEAT INSULATOR9AWA-021201 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GRAPHITE RING, BIG9AWA-021004 Alternativy: 9AWA-021004-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LIMIT BOLT M8×659AWA-021002 Alternativy: 9AWA-021002-10000 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky MUFFLER ASSY.9AWA-021300 |
Počet 1 | Cena 6 935 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WIRE WASHER9CR6-020003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MOUNT ASSY., MUFFLER9CR6-020020 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CONNECTING PARTS, ENGINE UPPER BRACKET7020-000160 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky INNER HEAT INSULATION, MUFFLER9AWA-020001 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky DECO COVER, MUFFLER9AWA-020002 |
Počet 1 | Cena 1 219 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky SEAL GASKET, TAIL COVER7030-021102 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SPAPK ARRESTOR7030-021150-1000 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Matice30206-060510 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky HEAT INSULATOR9AWA-020003 |
Počet 1 | Cena 232 Kč |
