T3B (2025)-LC

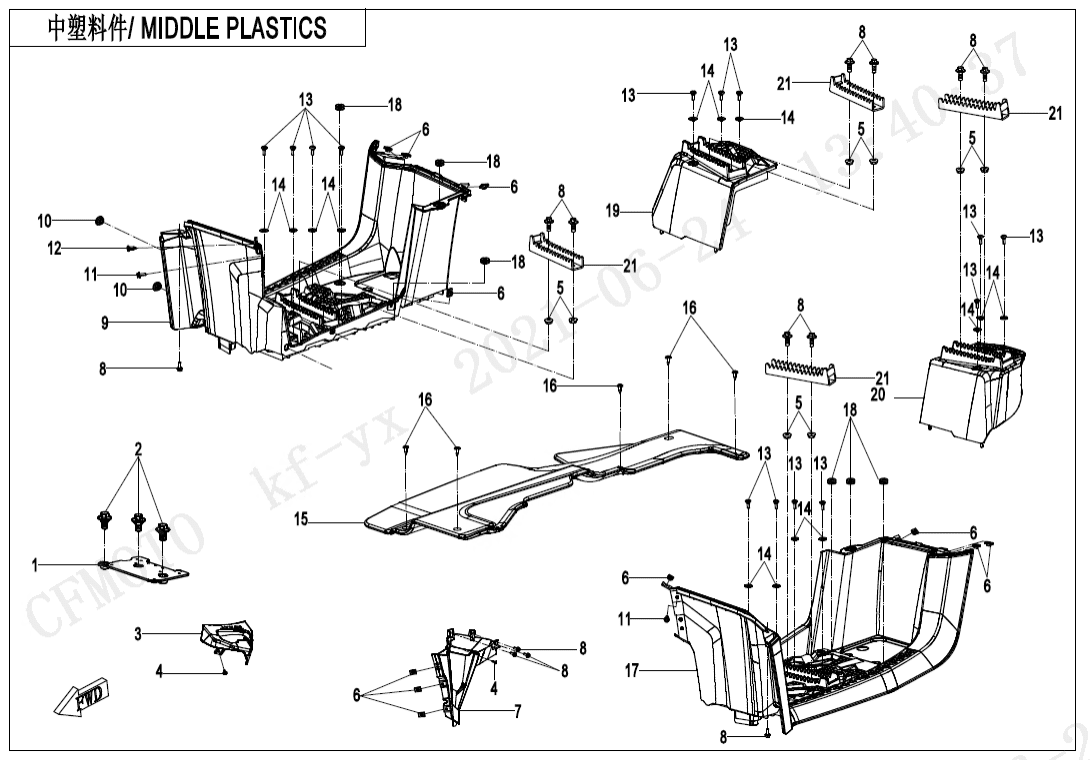

F04‑3-B MIDDLE PLASTICS(WITHOUT GEARSHIFT LOCK)
F00 CVT AIR PIPE@^SIDE COVER (16)
F01‑A LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F01‑C LOCK KIT(WITH FUEL TANK LOCK) (2)
F02 MUFFLER (33)
F03‑V4 FRAME (39)
F04‑1 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (42)
F04‑3-A MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (20)
F04‑3-B MIDDLE PLASTICS(WITHOUT GEARSHIFT LOCK) (21)
F04‑4 MIDDLE PLASTICS (34)
F04‑5 REAR PLASTICS (19)
F04‑6 REAR PLASTICS (25)
F04‑7-V2 BOTTOM PLASTICS (15)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05 FRONT SUSPENSION (23)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (19)
F08‑A-V2 BRAKE SYSTEM(ORDINARY) (40)
F08‑B BRAKE SYSTEM(ABS) (47)
F10‑1 HANDLEBAR (43)
F10‑2-A STEERING SYSTEM (27)
F10‑2-B STEERING SYSTEM(EPS) (31)
F10‑2-C STEERING SYSTEM(EPS, ABS) (31)
F11 REAR WHEEL (19)
F12 FUEL TANK (27)
F13 SEAT (15)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (3)
F15‑1-A‑V3 ELECTRIC SYSTEM (47)
F15‑1-B ELECTRIC SYSTEM(ABS) (46)
F15‑2-V2 TOWING WINCH(ALUMINUM HOLDER) (16)
F15‑2-V3 TOWING WINCH(ALUMINUM HOLDER) (16)
F16 LIGHTS (11)
F17‑V2 DASHBOARD (6)
F18 COOLING SYSTEM (26)
F19‑1-A DECAL KITS(TWILIGHT BLUE) (12)
F19‑1-B DECAL KITS(NEBULA BLACK) (12)
F19‑1-C DECAL KITS(VELOCITY GREY) (12)
F19‑1-D DECAL KITS(HUNTER GREEN) (12)
F19‑1-E DECAL KITS(TRUE TIMBER CAMO) (10)
F19‑1-F DECAL KITS(GRANITE RIDGE) (13)
F19‑1-G DECAL KITS(VSX MIDNIGHT CAMO) (13)
F19‑1-H DECAL KITS(35 ANNIVERSARY) (2)
F19‑2-A WARNING DECAL (18)
F19‑2-B WARNING DECAL(TURKEY) (17)
F20 TOOLS (2)
F23‑A BUMPER @^ CAB FRAME (9)
F23‑B BUMPER @^ CAB FRAME(ABS) (12)
F27‑A FRONT CV SHAFT (3)
F27‑B FRONT CV SHAFT(ABS) (3)
F28‑A REAR CV SHAFT (4)
F28‑B REAR CV SHAFT(ABS) (4)
F30‑V3 DRIVETRAIN SYSTEM (22)
F31 FRONT AXLE (76)
F32 GEAR SHIFTING (26)
F33‑A-V2 REAR AXLE(WITHOUT DIFFERENTIAL) (61)
F33‑B-V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F38‑A OWNER\'S MANUAL(EU167) (1)
F40‑A TOWBAR(BOLT CONNECTION) (4)
F40‑B TOWBAR(PIN SHAFT CONNECTION ) (4)
F41 AIR FILTER ASSY. (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky ECU BRACKET9DSV-042078-6K00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky DECO COVER, GEAR SHIFT9DS#-043023-6000 |
Počet 1 | Cena 551 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LH LOWER SIDE COVER9DSV-042061-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 13 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH FOOT PEDAL9CSV-042071-6403 |
Počet 1 | Cena 2 611 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x145HY#-040001-1000 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NYLON GASKET Φ86NTG-050002 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HEAT INSULATOR, FUEL TANK LOWER PANEL9DS#-042079-6001 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420095010 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH PEDAL, LONG MODEL9CS#-042069-6402 |
Počet 1 | Cena 2 611 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 6 | Cena 29,04 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BLOCK, RH FOOTREST9CS#-042074-6401 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BLOCK, LH FOOTREST9CS#-042073-6401 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ANTISKID ASSY9CR6-042040-20000 |
Počet 4 | Cena 523 Kč |
