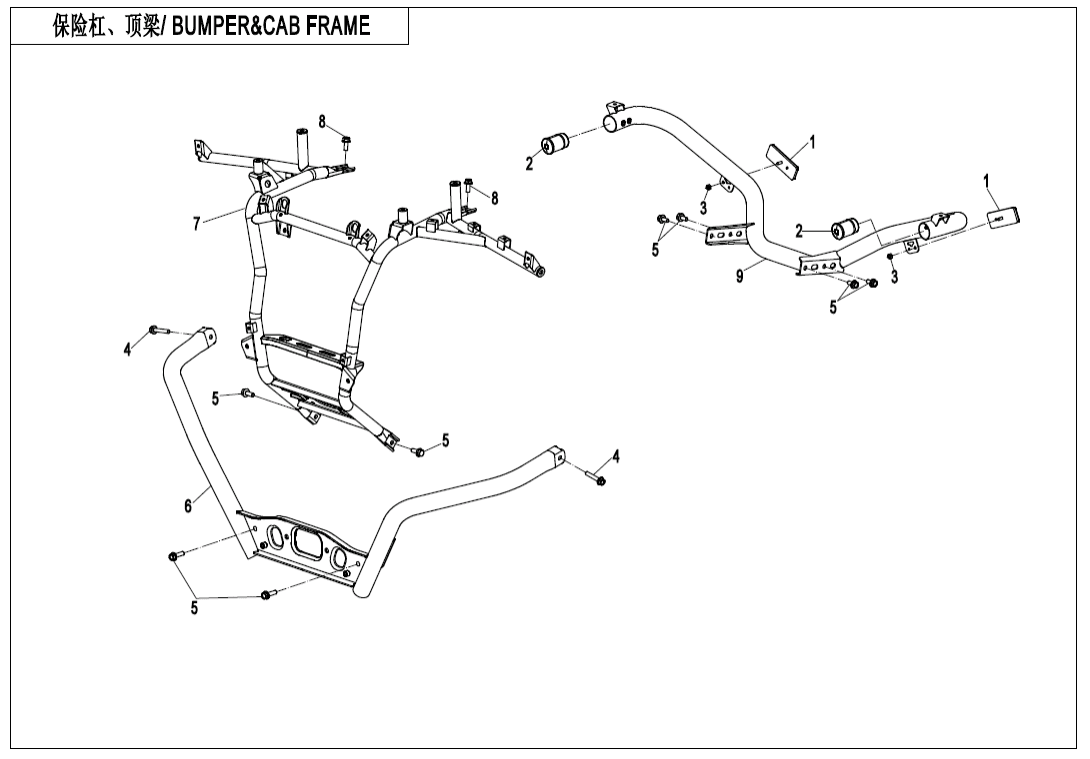

F23 BUMPER @^ CAB FRAME
F00 CVT AIR PIPE@^SIDE COVER (16)
F01 LOCK KIT (2)
F02 MUFFLER (33)
F03‑V3 FRAME (37)
F03‑V4 FRAME (39)
F04‑1 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (43)
F04‑3 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (20)
F04‑4 MIDDLE PLASTICS (34)
F04‑5 REAR PLASTICS (19)
F04‑6 REAR PLASTICS (25)
F04‑7 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (17)
F08‑A-V1 BRAKE SYSTEM(EU167) (40)
F08‑A-V2 BRAKE SYSTEM(EU167) (43)
F10‑1 HANDLEBAR (44)
F10‑2-A STEERING SYSTEM (27)
F10‑2-B STEERING SYSTEM(EPS) (32)
F11 REAR WHEEL (17)
F12 FUEL TANK (28)
F13 SEAT (15)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (3)
F15‑1-V1 ELECTRIC SYSTEM (46)
F15‑1-V2 ELECTRIC SYSTEM (50)
F15‑2 TOWING WINCH (13)
F16 LIGHTS (17)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (28)
F19‑1-A DECAL KITS(MAGMA RED) (11)
F19‑1-B DECAL KITS(NEBULA BLACK) (11)
F19‑1-C DECAL KITS(VELOCITY GREY) (11)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑1-E DECAL KITS(GRANITE RIDGE, VSX MIDNIGHT CAMO) (13)
F19‑1-F DECAL KITS(HUNTER GREEN) (11)
F19‑2-A WARNING DECAL (17)
F19‑2-B WARNING DECAL(TURKEY) (13)
F20 TOOLS (2)
F23 BUMPER @^ CAB FRAME (9)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (18)
F31 FRONT AXLE (76)
F32 GEAR SHIFTING (24)
F33‑A-V1 REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑A-V2 REAR AXLE(WITHOUT DIFFERENTIAL) (61)
F33‑B-V1 REAR AXLE(WITH DIFFERENTIAL) (73)
F33‑B-V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(German) (1)
F38‑C OWNER\'S MANUAL(Turkey) (1)
F40‑A TOWBAR(EU167) (4)
F41 AIR FILTER ASSY. (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Odrazka5190-160230-00002 |
Počet 2 | Cena 72,60 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PLUG, BUMPER9DS#-042088-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Matice30202-050110 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT BUMPER ASSY9DSV-232000-6001-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT BRACKET ASSY9DSV-231000-A000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky REAR BUMPER ASSY9DS#-234000-6000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
