T3B (2023)-SC

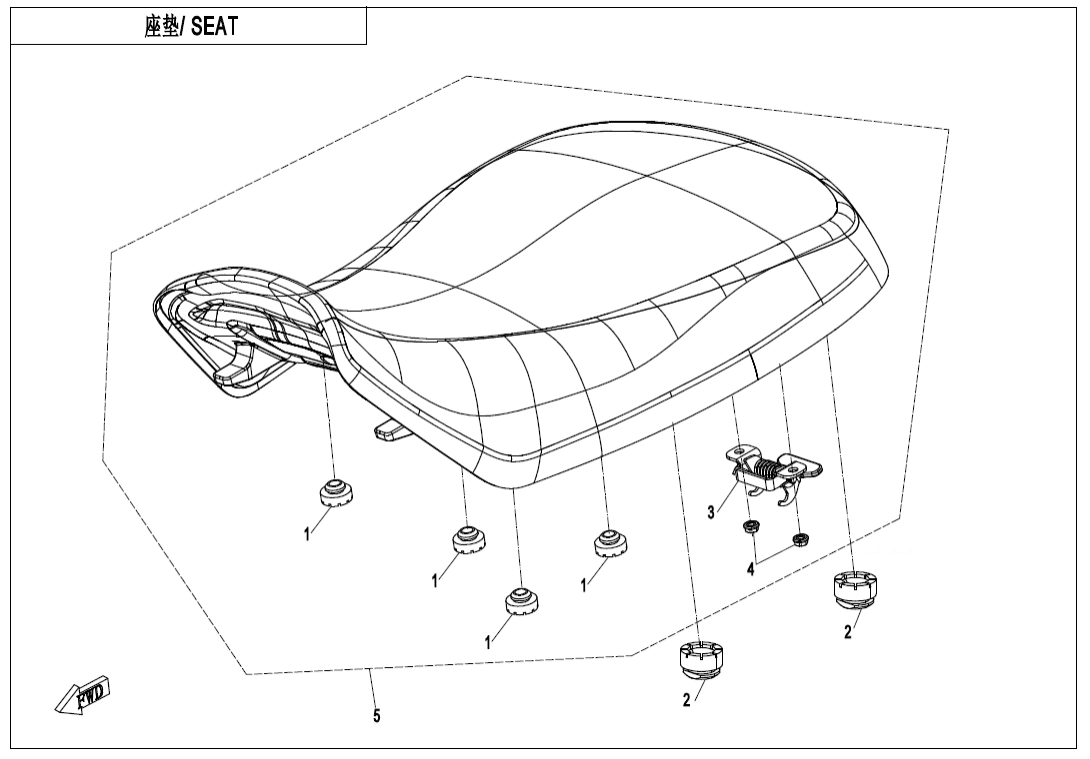

F13 SEAT
F00 CVT AIR PIPE@^SIDE COVER (16)
F01 LOCK KIT (2)
F02 MUFFLER (35)
F03‑V3 FRAME (34)
F04‑1 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (38)
F04‑3 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (17)
F04‑4 MIDDLE PLASTICS (26)
F04‑5 REAR PLASTICS (20)
F04‑6 REAR PLASTICS (25)
F04‑7 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (25)
F07 FRONT WHEEL (15)
F08‑A-V1 BRAKE SYSTEM(EU167) (42)
F08‑A-V2 BRAKE SYSTEM(EU167) (42)
F08‑B-V1 BRAKE SYSTEM(LOF) (40)
F08‑B-V2 BRAKE SYSTEM(LOF) (40)
F10‑1 HANDLEBAR (38)
F10‑2-A STEERING SYSTEM (27)
F10‑2-B STEERING SYSTEM(EPS) (33)
F11 REAR WHEEL (15)
F12 FUEL TANK (28)
F13 SEAT (6)
F14‑A RACK(PLASTIC) (15)
F14‑B RACK(STEEL) (3)
F15‑1 ELECTRIC SYSTEM (50)
F15‑2 TOWING WINCH (13)
F15‑4 ELECTRIC SYSTEM(LOF) (6)
F16 LIGHTS (11)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (28)
F19‑1-A DECAL KITS(FORCE RED, INJECTED PEARL BLUE) (12)
F19‑1-B DECAL KITS(NEBULA BLACK) (12)
F19‑1-C DECAL KITS(VELOCITY GREY) (12)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑2-V1 WARNING DECAL (17)
F19‑2-V2 WARNING DECAL (19)
F20 TOOLS (2)
F23 BUMPER @^ CAB FRAME (10)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (18)
F31 FRONT AXLE (76)
F32 GEAR SHIFTING (24)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F38‑A OWNER\'S MANUAL(EU167) (1)
F38‑B OWNER\'S MANUAL(German) (1)
F40‑A TOWBAR(EU167) (4)
F40‑B TOWBAR(LOF) (5)
F41 AIR FILTER ASSY. (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RUBBER MAT9AWA-132334-10000 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RUBBER SLEEVE, REAR SEAT7020-130001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAT HOOK ASSY9DS#-130110-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FRONT SEAT9DSV-131000-7002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FRONT SEAT9DSV-131000-6002 |
Počet 1 | Cena 5 837 Kč |
