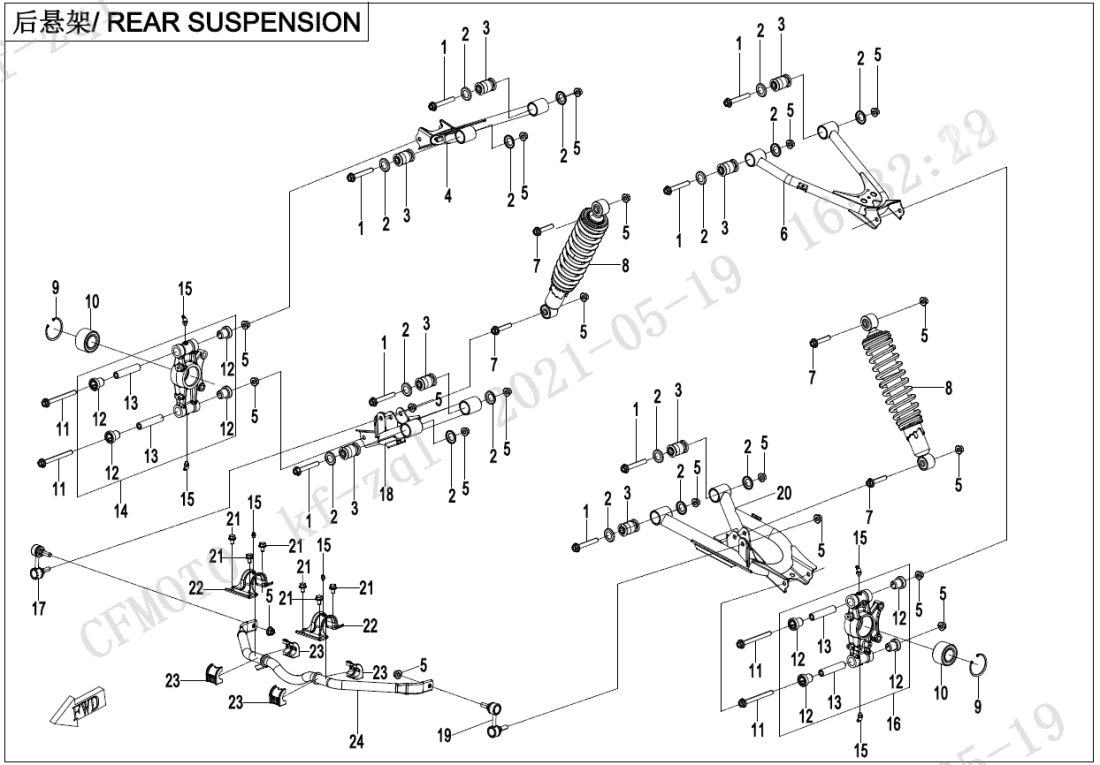

F06‑V1 REAR SUSPENSION
F00 CVT AIR PIPE@^SIDE COVER (17)
F01‑V2 LOCK KIT (2)
F02 MUFFLER (35)
F03‑V2 FRAME (36)
F04‑1-V2 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (37)
F04‑3-V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (20)
F04‑4 MIDDLE PLASTICS (26)
F04‑5-V2 REAR PLASTICS (17)
F04‑6 REAR PLASTICS (25)
F04‑7-V2 BOTTOM PLASTICS (15)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05‑V1 FRONT SUSPENSION (20)
F05‑V2 FRONT SUSPENSION (20)
F06‑V1 REAR SUSPENSION (24)
F06‑V2 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08‑V2 BRAKE SYSTEM (43)
F10‑1-V3 HANDLEBAR (40)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (30)
F11 REAR WHEEL (12)
F12 FUEL TANK (27)
F13 SEAT (15)
F14‑V2 RACK (12)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑1-V3 ELECTRIC SYSTEM (48)
F15‑2 TOWING WINCH (13)
F15‑3-V2 FUEL INJECTION SYSTEM (4)
F16 LIGHTS (15)
F17 DASHBOARD (5)
F18‑V2 COOLING SYSTEM (27)
F19‑1-A DECAL KITS(FROCE RED) (13)
F19‑1-B DECAL KITS(VELOCITY GREY) (13)
F19‑1-C DECAL KITS(INJECTED PEARL BLUE) (13)
F19‑1-D DECAL KITS( LAVA ORANGE) (13)
F19‑1-E DECAL KITS(TRUE TIMBER CAMO) (11)
F19‑2-A WARNING DECAL (16)
F19‑2-B WARNING DECAL(Turkey) (13)
F19‑3 TOWING LABEL (1)
F20‑V2 TOOLS (2)
F23‑V2 BUMPER @^ CAB FRAME (10)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31‑V2 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (24)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F38‑A OWNER\'S MANUAL (2)
F38‑B OWNER'S MANUAL(TURKEY) (1)
F38‑C OWNER’S MANUAL(German) (1)
F38‑D OWNER\'S MANUAL(French) (1)
F40 TOWBAR (5)
F41‑V2 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 8 | Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9DSV-050900-6K00 |
Počet 16 | Cena 29,04 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 8 | Cena 116 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR RH UPPER SWING ARM9DSV-060310-6K00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 20 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REAR LH UPPER SWING ARM9DSV-060110-6K00 |
Počet 1 | Cena 1 205 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR SHOCK ABSORBER ASSY.9DS#-060600-6000 |
Počet 2 | Cena 4 352 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BEARING, HUB9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-102100810 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SHORT BUSH，SWING ARM9060-050003 |
Počet 8 | Cena 145 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky MIDDLE SPACER, REAR BEARING CARRIER7020-060702-00001 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SUPPORT, REAR WHEEL SHAFT(RH)7020-0608A0 |
Počet 1 | Cena 3 772 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL CUP3120100 |
Počet 6 | Cena 131 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SUPPORT, REAR WHEEL SHAFT(LH)7020-0607A0 |
Počet 1 | Cena 3 772 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BALL PIN, RH9010-060800-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR RH LOWER SWING ARM9DSV-060410-6K00 |
Počet 1 | Cena 2 497 Kč | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BALL PIN, LH9010-060700-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR LH LOWER SWING ARM9DSV-060210-6K00 |
Počet 1 | Cena 2 497 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-080012810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky PRESS COVER, SWAY BAR9DS#-060601-6001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SUPPORT, STABILIZER BAR9GQ0-060003 |
Počet 4 | Cena 87,05 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky STABILIZER BAR9010-060500 |
Počet 1 | Cena 1 596 Kč |
