T3B (2022)-L

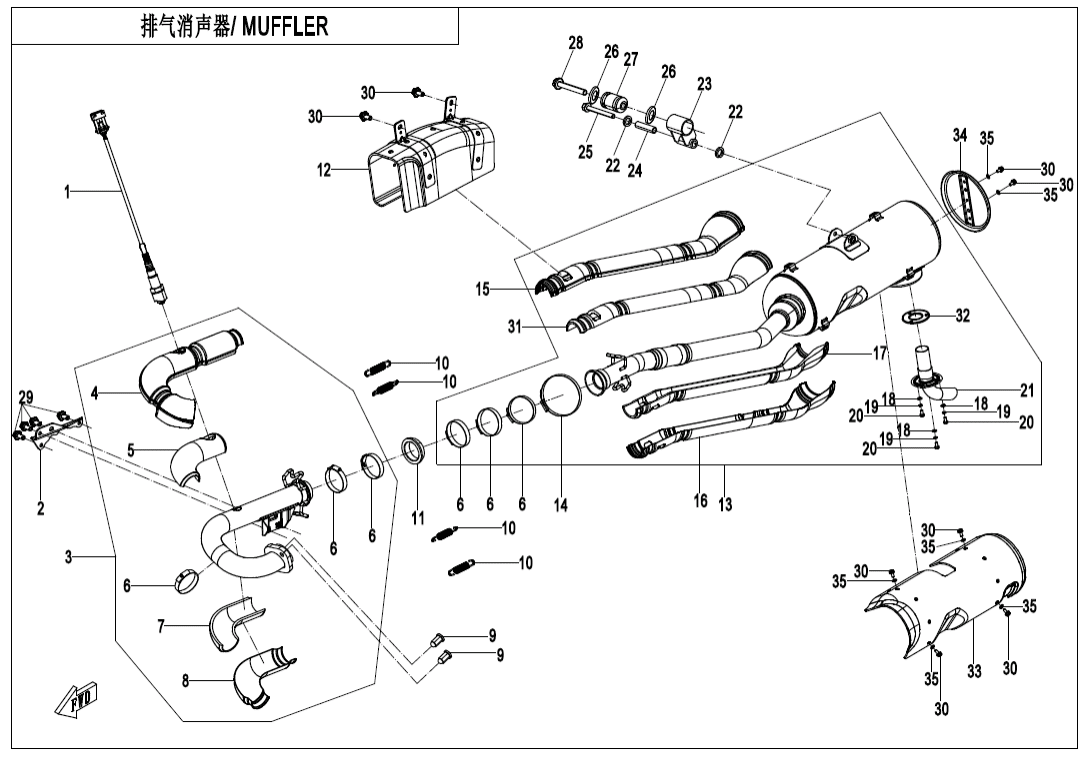

F02 MUFFLER
F00 CVT AIR PIPE@^SIDE COVER (17)
F01‑V2 LOCK KIT (2)
F02 MUFFLER (35)
F03‑V2 FRAME (36)
F04‑1-V2 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (37)
F04‑3-V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (20)
F04‑4 MIDDLE PLASTICS (26)
F04‑5-V2 REAR PLASTICS (17)
F04‑6 REAR PLASTICS (25)
F04‑7-V2 BOTTOM PLASTICS (15)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05‑V1 FRONT SUSPENSION (20)
F05‑V2 FRONT SUSPENSION (20)
F06‑V1 REAR SUSPENSION (24)
F06‑V2 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08‑V2 BRAKE SYSTEM (43)
F10‑1-V3 HANDLEBAR (40)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (30)
F11 REAR WHEEL (12)
F12 FUEL TANK (27)
F13 SEAT (15)
F14‑V2 RACK (12)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑1-V3 ELECTRIC SYSTEM (48)
F15‑2 TOWING WINCH (13)
F15‑3-V2 FUEL INJECTION SYSTEM (4)
F16 LIGHTS (15)
F17 DASHBOARD (5)
F18‑V2 COOLING SYSTEM (27)
F19‑1-A DECAL KITS(FROCE RED) (13)
F19‑1-B DECAL KITS(VELOCITY GREY) (13)
F19‑1-C DECAL KITS(INJECTED PEARL BLUE) (13)
F19‑1-D DECAL KITS( LAVA ORANGE) (13)
F19‑1-E DECAL KITS(TRUE TIMBER CAMO) (11)
F19‑2-A WARNING DECAL (16)
F19‑2-B WARNING DECAL(Turkey) (13)
F19‑3 TOWING LABEL (1)
F20‑V2 TOOLS (2)
F23‑V2 BUMPER @^ CAB FRAME (10)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31‑V2 FRONT AXLE (76)
F32‑V2 GEAR SHIFTING (24)
F33‑A REAR AXLE(WITHOUT DIFFERENTIAL) (59)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (73)
F38‑A OWNER\'S MANUAL (2)
F38‑B OWNER'S MANUAL(TURKEY) (1)
F38‑C OWNER’S MANUAL(German) (1)
F38‑D OWNER\'S MANUAL(French) (1)
F40 TOWBAR (5)
F41‑V2 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OXYGEN SENSOR0HU0-176000 |
Počet 1 | Cena 3 732 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SUPPORT PLATE, FRONT EXHAUST PIPE9GQ0-020001-00002 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky EXHAUST PIPE ASSY9DS#-021100-6000 |
Počet 1 | Cena 4 178 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky UPPER HEAT INSULATOR, FRONT EXHAUST PIPE9DS#-021101-6000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky UPPER HEAT INSULATOR9DS#-021100-6000-20 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 6 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LOWER HEAT INSULATOR9DS#-021100-6000-21 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LOWER HEAT INSULATOR, FRONT EXHAUST PIPE9DS#-021102-6000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DRAG SPRING,MUFFLER9CR6-020002-00001 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SMALL GRAPHITE RING9AWA-021003-00001 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HEAT INSULTOR ASSY, SPRING9DS#-020010-6000 |
Počet 1 | Cena 1 306 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Sestava výfuku a tlumiče9CS#-021200-7001 |
Počet 1 | Cena 18 634 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9030-000109 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky UPPER HEAT INSULATOR, EXHAUST PIPE9CS#-021201-6600 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LOWER HEAT INSULATOR, EXHAUST PIPE9CS#-021202-6600 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LOWER HEAT INSULATOR9CS#-021200-6600-21 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Šroub30000-060012700 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LAPAČ JISKER9CS#-021320-6600 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WIRE WASHER9CR6-020003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky MOUNT ASSY, MUFFLER401C-020020-00002 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky UPPER HEAT INSULATOR9CS#-021200-6600-20 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky SEAL GASKET,GRAPHITE9DS#-021001-6000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky HEAT INSULATOR, MUFFLER BODY9CS#-020010-6600 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky REAR HEAT INSULATOR, MUFLLER BODY9CS#-020020-6600 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky Podložka30309-060900 Alternativy: 30305-060112 |
Počet 6 | Cena 14,52 Kč |
