EU5 (2025)-L

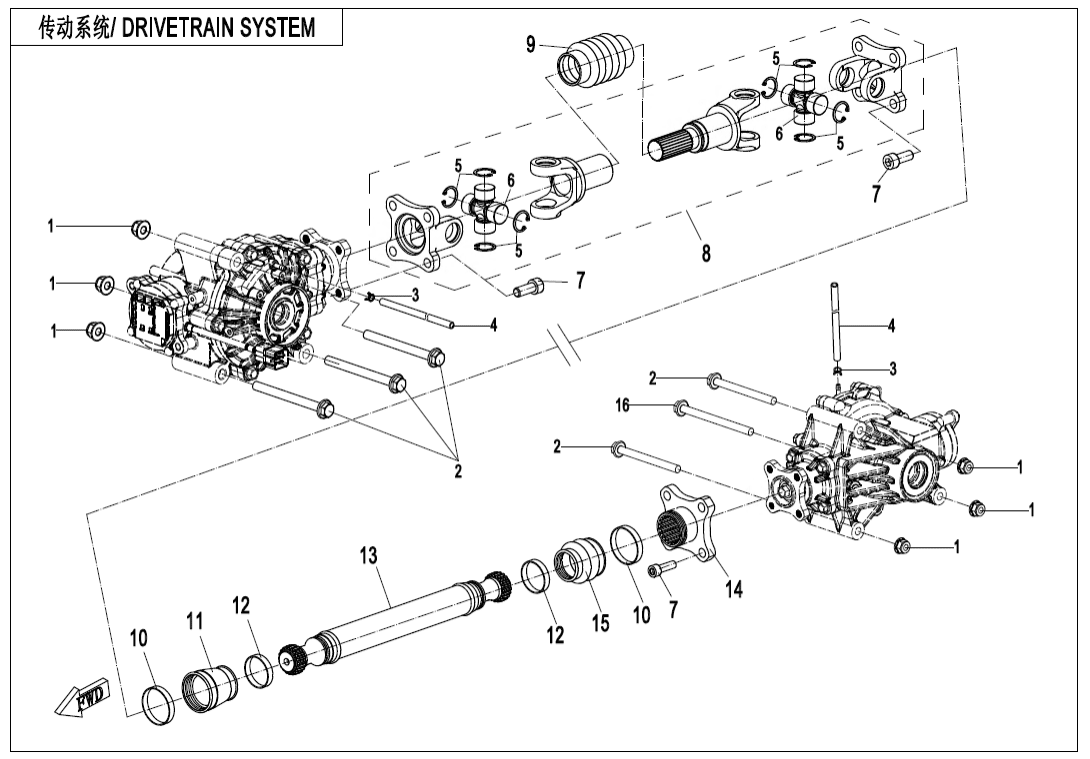

F30‑V2 DRIVETRAIN SYSTEM
F00‑1 CVT AIR PIPE@^SIDE COVER (16)
F00‑3-V2 AIR INJECTED SYSTEM (15)
F01‑V2 LOCK KIT (2)
F02‑V3 MUFFLER (41)
F03‑V4 FRAME (39)
F04‑1-V2 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (42)
F04‑3-V2 MIDDLE PLASTICS (20)
F04‑4 MIDDLE PLASTICS (34)
F04‑5-V2 REAR PLASTICS (19)
F04‑6 REAR PLASTICS (25)
F04‑7-V4 BOTTOM PLASTICS (15)
F04‑7-V5 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05 FRONT SUSPENSION (23)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (13)
F08‑A-V3 BRAKE SYSTEM(RH PARKING) (40)
F08‑B-V3 BRAKE SYSTEM(LH PARKING) (40)
F10‑1-V3 HANDLEBAR (42)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (30)
F11 REAR WHEEL (13)
F12 FUEL TANK (25)
F13 SEAT (15)
F14 RACK (12)
F15‑1-V4 ELECTRIC SYSTEM (50)
F15‑2-V2 TOWING WINCH(ALUMINUM HOLDER) (16)
F15‑2-V3 TOWING WINCH(ALUMINUM HOLDER) (16)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (26)
F19‑1-A DECAL KITS(TWILIGHT BLUE) (11)
F19‑1-B DECAL KITS(NEBULA BLACK) (11)
F19‑1-C DECAL KITS(VELOCITY GREY) (11)
F19‑1-D DECAL KITS(HUNTER GREEN) (11)
F19‑1-E DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑1-F DECAL KITS(GRANITE RIDGE) (12)
F19‑1-G DECAL KITS(VSX MIDNIGHT CAMO) (12)
F19‑1-H DECAL KITS(35 ANNIVERSARY) (2)
F19‑2 WARNING DECAL (17)
F20 TOOLS (2)
F23‑A BUMPER @^ CAB FRAME (15)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30‑V2 DRIVETRAIN SYSTEM (16)
F31‑V2 FRONT AXLE (76)
F32 GEAR SHIFTING (26)
F33‑V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER’S MANUAL(EU168) (1)
F38‑B OWNER\'S MANUAL(French) (1)
F40 TOWBAR (4)
F41‑V3 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M10x1.25x11030006-102110110 |
Počet 5 | Cena 58,03 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-02205 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky UNIVERSAL JOINT9GQ0-290210 |
Počet 2 | Cena 754 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub (vrut)30102-102025810 |
Počet 12 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FRONT DRIVE SHAFT9DS#-290200-6000 |
Počet 1 | Cena 4 584 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DUST BOOT700V-290001-1700 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BIG RING9GQ0-290104 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SLEEVE9DQV-290101-6201 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SMALL RING9GQ0-290102 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR CORE SHAFT9CRB-300110 |
Počet 1 | Cena 1 436 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky DRIVE SLEEVE, REAR GEAR CASE9CR6-300206-10000 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SLEEVE9AWV-300103-8001 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30006-102130810 |
Počet 1 | Cena 116 Kč |
