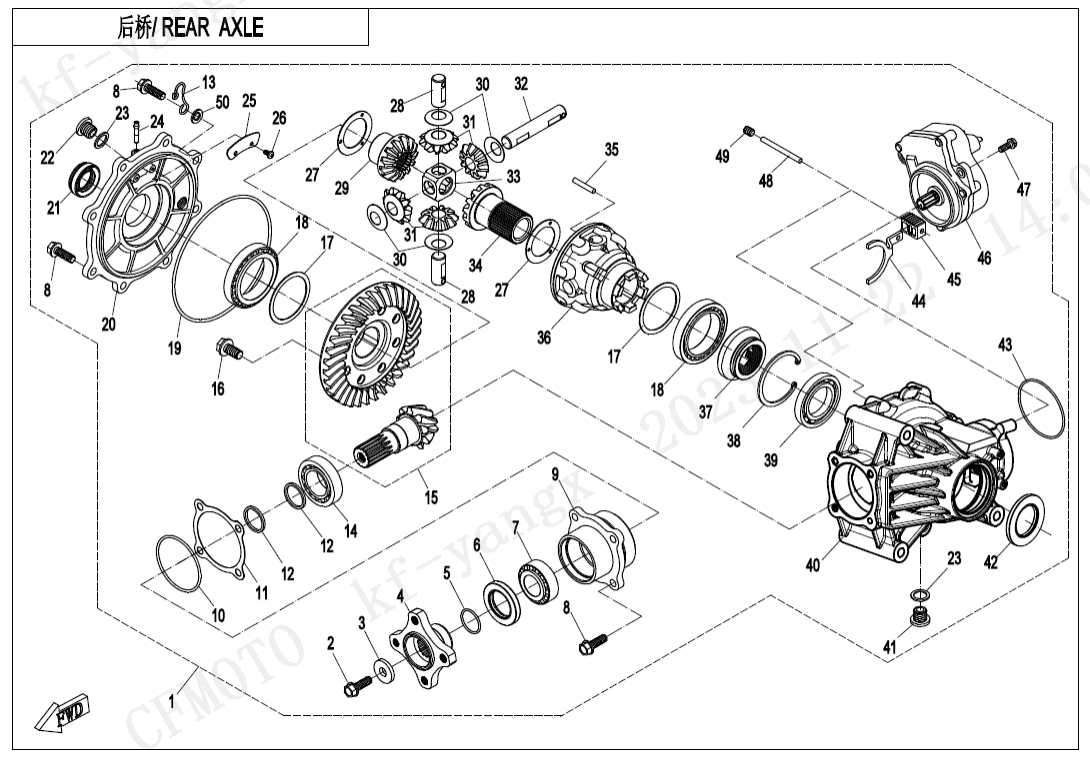

F33‑V2 REAR AXLE(WITH DIFFERENTIAL)
F00‑1 CVT AIR PIPE@^SIDE COVER (16)
F00‑3-V2 AIR INJECTED SYSTEM (15)
F01‑V2 LOCK KIT (2)
F02‑V3 MUFFLER (41)
F03‑V3 FRAME (37)
F03‑V4 FRAME (39)
F04‑1-V2 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (43)
F04‑3-V2 MIDDLE PLASTICS (20)
F04‑4 MIDDLE PLASTICS (34)
F04‑5-V2 REAR PLASTICS (19)
F04‑6 REAR PLASTICS (25)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05‑V2 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08‑A-V2 BRAKE SYSTEM(RH PARKING) (40)
F08‑A-V3 BRAKE SYSTEM(RH PARKING) (43)
F08‑B-V2 BRAKE SYSTEM(LH PARKING) (40)
F08‑B-V3 BRAKE SYSTEM(LH PARKING) (40)
F10‑1-V3 HANDLEBAR (41)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (31)
F11 REAR WHEEL (12)
F12 FUEL TANK (25)
F13 SEAT (15)
F14 RACK (12)
F15‑1-V1 ELECTRIC SYSTEM (48)
F15‑1-V2 ELECTRIC SYSTEM (48)
F15‑1-V3 ELECTRIC SYSTEM (52)
F15‑2 TOWING WINCH (13)
F16 LIGHTS (14)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (28)
F19‑1-A DECAL KITS(MAGMA RED) (11)
F19‑1-B DECAL KITS(NEBULA BLACK) (11)
F19‑1-C DECAL KITS(VELOCITY GREY) (11)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑1-E DECAL KITS(GRANITE RIDGE, VSX MIDNIGHT CAMO) (13)
F19‑1-F DECAL KITS(HUNTER GREEN) (11)
F19‑2 WARNING DECAL (17)
F20 TOOLS (2)
F23‑A BUMPER @^ CAB FRAME (15)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (18)
F31‑V2 FRONT AXLE (76)
F32 GEAR SHIFTING (24)
F33‑V1 REAR AXLE (73)
F33‑V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER’S MANUAL(German) (1)
F38‑B OWNER\'S MANUAL(French) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F40 TOWBAR (4)
F41‑V3 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR GEAR CASE ASSYQ820-330000-20001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR GEAR CASE ASSYQ820-330000-20002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky ŠroubQ860-331002 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky WHASHER0180-331008-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COUPLERQ850-331002 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky O-SEAL RING 25×20800-062205 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL SEAL 35×50×70800-062204 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Ložisko30409-02500 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M8×280110-060011-0010 Alternativy: 0JYA-062104 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BEARING SEATQ830-311002-00001 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky O-RING 55*2.5Q830-310006-10000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ADJUSTING WASHERQ830-310023-00200 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ADJUSTING WASHERQ830-310023-00100 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00401 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00501 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00601 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00701 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00801 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00901 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-01001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-01101 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-01201 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-01301 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-01401 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00101 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00201 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky ADJUSTING WASHER 32x25.4Q830-311003-00301 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLIP, REAR PARKING CABLE(RH)9CRB-082001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Ložisko30409-03000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR GEAR CASE BEVEL GEAR ASSYQ820-3300C0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M10×1.25×220181-313100-0010 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00900 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00800 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00700 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00600 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00500 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00300 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00200 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING WASHER 61*50.5Q820-330003-00100 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Ložisko30409-05000 |
Počet 2 | Cena 2 539 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-RING φ141×2.40180-310005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky COVER, REAR GEAR CASEQ820-330002-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky OIL SEAL 24×38×80180-311001 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub0180-021008-00001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky GASKET 140180-011006 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky OIL BAFFLEQ820-330007-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Šroub (vrut)30105-040008410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky GASKET,SEMIAXIS GEARQ820-333003-00200 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky GASKET,SEMIAXIS GEARQ820-333003-00100 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky PLANT GEAR SHAFT,SHORTQ820-333005 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky SHAFT GEAR, RHQ820-333007 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky WEARING RING0181-313011 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky GEAR(CENTER), DIFFERENTIAL0180-313003-00004 |
Počet 4 | Cena 363 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky PLANET GEAR AXLEQ820-333006 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CROSS BUSHINGQ820-333008 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky GEAR, LH SHAFTQ820-333001 |
Počet 1 | Cena 1 378 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky PIN30906-0503000 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky DIFFERENTIAL HOUSINGQ820-333002-00001 |
Počet 1 | Cena 1 741 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky RECTANGLUAR SLEEVEQ820-330006 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky RETAINER 6230800-06200 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky BEARING 1600730400-03501 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky REAR GEAR CASEQ820-330001-00002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky REAR GEAR CASEQ820-330001-00003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 41 |
Název součástky Kód součástky OIL DRAIN BOLT, MAGNETIC(M14X1.25X12)0180-332100 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky OIL SEAL 35×58×50120-061000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky O-RING 67.5*2Q830-310012-10000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky SHIFT FORKQ820-330005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky RACKQ830-310004 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky MOTOR ASSY, FRONT GEAR CASEQ830-314000-20000 |
Počet 1 | Cena 3 917 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky Šroub0010-023008-00001 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky PIN SHAFTQ820-330004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky Šroub (vrut)30130-080010810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 1 | Cena 14,51 Kč |
