EU5 (2024)-L

CF600AU‑3LF

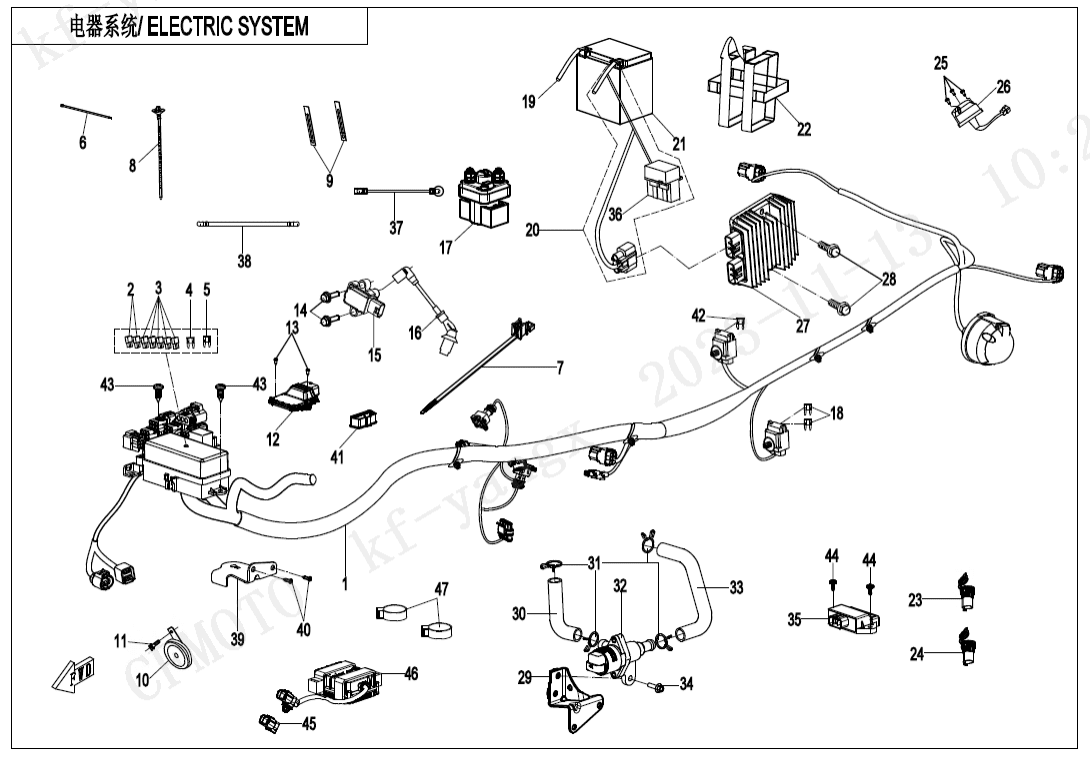

F15‑1-V2 ELECTRIC SYSTEM F00‑1 CVT AIR PIPE@^SIDE COVER (16)  F00‑3-V2 AIR INJECTED SYSTEM (15)  F01‑V2 LOCK KIT (2)  F02‑V3 MUFFLER (41)  F03‑V3 FRAME (37)  F03‑V4 FRAME (39)  F04‑1-V2 FRONT PLASTICS (26)  F04‑2 FRONT PLASTICS (43)  F04‑3-V2 MIDDLE PLASTICS (20)  F04‑4 MIDDLE PLASTICS (34)  F04‑5-V2 REAR PLASTICS (19)  F04‑6 REAR PLASTICS (25)  F04‑7-V3 BOTTOM PLASTICS (15)  F04‑8 BOTTOM PLASTICS (13)  F05‑V2 FRONT SUSPENSION (20)  F06 REAR SUSPENSION (24)  F07 FRONT WHEEL (12)  F08‑A-V2 BRAKE SYSTEM(RH PARKING) (40)  F08‑A-V3 BRAKE SYSTEM(RH PARKING) (43)  F08‑B-V2 BRAKE SYSTEM(LH PARKING) (40)  F08‑B-V3 BRAKE SYSTEM(LH PARKING) (40)  F10‑1-V3 HANDLEBAR (41)  F10‑2-A‑V2 STEERING SYSTEM (26)  F10‑2-B‑V2 STEERING SYSTEM(EPS) (31)  F11 REAR WHEEL (12)  F12 FUEL TANK (25)  F13 SEAT (15)  F14 RACK (12)  F15‑1-V1 ELECTRIC SYSTEM (48)  F15‑1-V2 ELECTRIC SYSTEM (48)  F15‑1-V3 ELECTRIC SYSTEM (52)  F15‑2 TOWING WINCH (13)  F16 LIGHTS (14)  F17 DASHBOARD (3)  F18 COOLING SYSTEM (28)  F19‑1-A DECAL KITS(MAGMA RED) (11)  F19‑1-B DECAL KITS(NEBULA BLACK) (11)  F19‑1-C DECAL KITS(VELOCITY GREY) (11)  F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)  F19‑1-E DECAL KITS(GRANITE RIDGE, VSX MIDNIGHT CAMO) (13)  F19‑1-F DECAL KITS(HUNTER GREEN) (11)  F19‑2 WARNING DECAL (17)  F20 TOOLS (2)  F23‑A BUMPER @^ CAB FRAME (15)  F27 FRONT CV SHAFT (3)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (18)  F31‑V2 FRONT AXLE (76)  F32 GEAR SHIFTING (24)  F33‑V1 REAR AXLE (73)  F33‑V2 REAR AXLE(WITH DIFFERENTIAL) (75)  F36 FUEL VAPORIZATION SYSTEM (14)  F38‑A OWNER’S MANUAL(German) (1)  F38‑B OWNER\'S MANUAL(French) (1)  F38‑C OWNER\'S MANUAL(EU168) (1)  F40 TOWBAR (4)  F41‑V3 AIR FILTER ASSY. (15)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

MAIN CABLE

9CSV-150100-D101

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

AUXILIARY RELAY

9010-150350

Počet 3 Cena 131
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

AUXILIARY RELAY

CFCV-150525-2000-M1

Počet 4 Cena 145  není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

FUSE 15A

806A-151305

Alternativy: 806A-151303

Počet 7 Cena 14,52
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

FUSE 10A

806A-151302

Počet 5 Cena 58,08
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

TIE BAND

8010-150003

Počet 6 Cena 14,51
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

TIE BAND ZDG4.7x194

9DS#-150009-6100-M1

Počet 2 Cena 29,04
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

TIE BAND

7030-150005

Počet 7 Cena 29,02
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

WIRE CLAMP

0180-014010

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

ELECTRIC HORN

5020-150700

Počet 1 Cena 290
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

BOLT M8x14

30006-080014810

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

Řídící jednotka ECU

9DSV-001000-8003

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

BOLT M6x16

30006-060016810

Alternativy: 30006-060016870

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

BOLT M6x25

30006-060025810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

IGNITION COIL

018B-178000

Počet 1 Cena 1 567
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

HIGH VOLTAGE CABLE

0GR0-178000-10000

Počet 1 Cena 436
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

STARTER RELAY

9DSV-150510-5001

Počet 1 Cena 1 002
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

30A FUSE

806A-151308

Počet 2 Cena 29,04
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

NEGATIVE WIRE, BATTERY

9DS#-150210-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
20
Název součástky
Kód součástky

POSITIVE WIRE, BATTERY

9DS#-150230-6002

Počet 1 Cena 580
 ks
Číslo
na výkresu
21
Název součástky
Kód součástky

GEL BATTERY

31023004

Počet 1 Cena 5 803
 ks
Číslo
na výkresu
22
Název součástky
Kód součástky

BELT,BETTERY

9060-152100

Počet 1 Cena 247
 ks
Číslo
na výkresu
23
Název součástky
Kód součástky

USB OUTPUT SOCKET ASSY

9DSV-151200-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
24
Název součástky
Kód součástky

POWER OUTLET SOCKET ASSY

9DSV-150500-6R01

Počet 1 Cena 828
 ks
Číslo
na výkresu
25
Název součástky
Kód součástky

SCREW M5x30

30105-050030410

Počet 3 Cena 14,52
 ks
Číslo
na výkresu
26
Název součástky
Kód součástky

TRAILER POWER SOCKET

9DQV-151300-3101

Počet 1 Cena 2 541
 ks
Číslo
na výkresu
26
Název součástky
Kód součástky

TRAILER POWER SOCKET

9DQV-151300-3100-10

Počet 1 Cena 1 437
 ks
Číslo
na výkresu
27
Název součástky
Kód součástky

REGULATOR

9DSV-151000-4000

Počet 1 Cena 6 369
 ks
Číslo
na výkresu
28
Název součástky
Kód součástky

BOLT M6x30

30006-060030810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
29
Název součástky
Kód součástky

BRACKET ASSY, STEPPER MOTOR

9GQA-030010-30000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
30
Název součástky
Kód součástky

EXHAUST PIPE,STEEPING MOTOR

9GQA-001002

Počet 1 Cena 378
 ks
Číslo
na výkresu
31
Název součástky
Kód součástky

CLAMP A18

30601-118010

Počet 4 Cena 14,52
 ks
Číslo
na výkresu
32
Název součástky
Kód součástky

STEEPING MOTOR ASSY.

0GQ0-175000

Počet 1 Cena 3 134
 ks
Číslo
na výkresu
33
Název součástky
Kód součástky

INLET PIPE,STEEPING MOTOR

9GQA-001001

Počet 1 Cena 653
 ks
Číslo
na výkresu
34
Název součástky
Kód součástky

BOLT M6x12

0010-021019-0010

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
35
Název součástky
Kód součástky

Přerušovač blinkrů

9DSV-161000-A200

Počet 1 Cena 886
 ks
Číslo
na výkresu
36
Název součástky
Kód součástky

FUSE 50A

CFC#-150008-4500

Počet 1 Cena 102
 ks
Číslo
na výkresu
37
Název součástky
Kód součástky

CABLE, STARTER MOTOR

9CS#-150220-6701

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
38
Název součástky
Kód součástky

NEGATIVE CABLE, STARTER MOTOR

9CS#-150250-6700

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
39
Název součástky
Kód součástky

MOUNTING PLATE,FUSE BOX

9DS#-030501-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
40
Název součástky
Kód součástky

SELF-TAPPING SCREW

30110-420130010

Alternativy: 30110-421130010

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
41
Název součástky
Kód součástky

CAP, DIAGNOSIS CONNECTOR

5BY0-150304

Počet 1 Cena 116
 ks
Číslo
na výkresu
42
Název součástky
Kód součástky

FUSE (40A)

9CR6-103501

Počet 2 Cena 102
 ks
Číslo
na výkresu
43
Název součástky
Kód součástky

SELF-TAPPING SCREW ST4.8x16

30110-480160010

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
44
Název součástky
Kód součástky

BOLT M6x20

30006-060020810

Alternativy: 30006-060020870

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
45
Název součástky
Kód součástky

PLUG, T-BOX CONNECTOR

CFCV-156103-2000

Počet 1 Cena 160
 ks
Číslo
na výkresu
46
Název součástky
Kód součástky

Jednotka T-BOX

SN1V-691100-1201-11

Počet 1 Cena 6 489
 ks
Číslo
na výkresu
47
Název součástky
Kód součástky

T-BOX RUBBER RING

6KMV-150901-B002

Počet 2 Cena cena není stanovena není skladem
