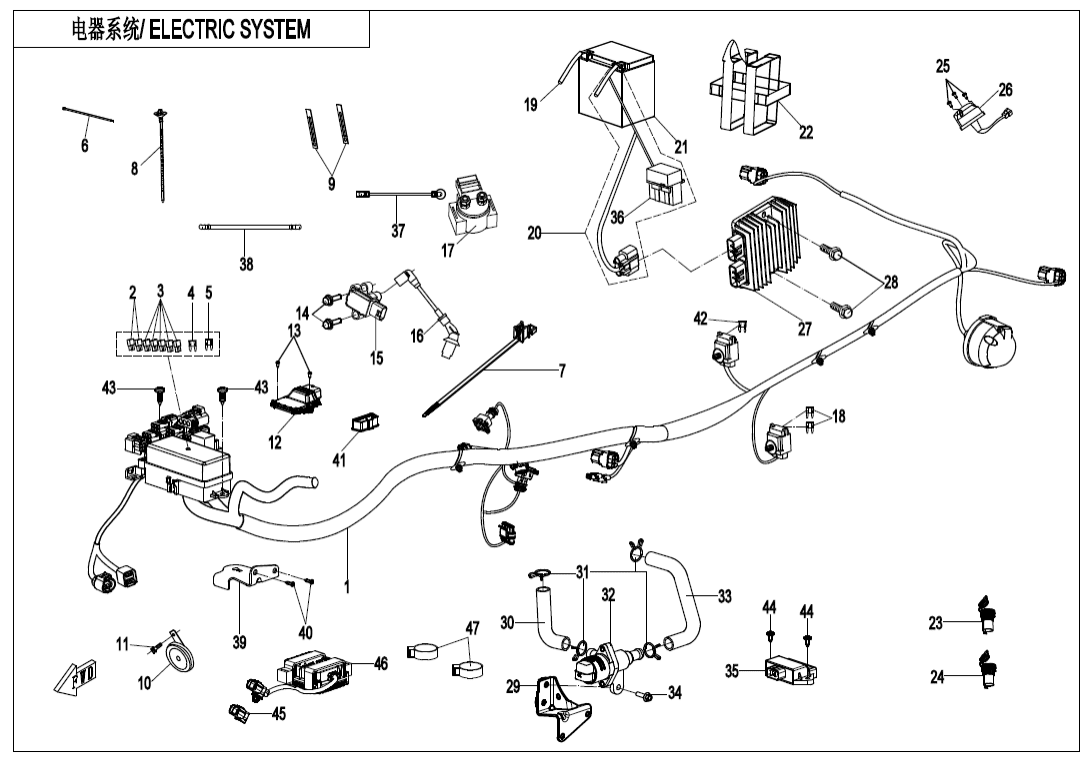

F15‑1-V1 ELECTRIC SYSTEM
F00‑1 CVT AIR PIPE@^SIDE COVER (16)
F00‑3-V2 AIR INJECTED SYSTEM (15)
F01‑V2 LOCK KIT (2)
F02‑V3 MUFFLER (41)
F03‑V3 FRAME (37)
F03‑V4 FRAME (39)
F04‑1-V2 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (43)
F04‑3-V2 MIDDLE PLASTICS (20)
F04‑4 MIDDLE PLASTICS (34)
F04‑5-V2 REAR PLASTICS (19)
F04‑6 REAR PLASTICS (25)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05‑V2 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08‑A-V2 BRAKE SYSTEM(RH PARKING) (40)
F08‑A-V3 BRAKE SYSTEM(RH PARKING) (43)
F08‑B-V2 BRAKE SYSTEM(LH PARKING) (40)
F08‑B-V3 BRAKE SYSTEM(LH PARKING) (40)
F10‑1-V3 HANDLEBAR (41)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (31)
F11 REAR WHEEL (12)
F12 FUEL TANK (25)
F13 SEAT (15)
F14 RACK (12)
F15‑1-V1 ELECTRIC SYSTEM (48)
F15‑1-V2 ELECTRIC SYSTEM (48)
F15‑1-V3 ELECTRIC SYSTEM (52)
F15‑2 TOWING WINCH (13)
F16 LIGHTS (14)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (28)
F19‑1-A DECAL KITS(MAGMA RED) (11)
F19‑1-B DECAL KITS(NEBULA BLACK) (11)
F19‑1-C DECAL KITS(VELOCITY GREY) (11)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑1-E DECAL KITS(GRANITE RIDGE, VSX MIDNIGHT CAMO) (13)
F19‑1-F DECAL KITS(HUNTER GREEN) (11)
F19‑2 WARNING DECAL (17)
F20 TOOLS (2)
F23‑A BUMPER @^ CAB FRAME (15)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (18)
F31‑V2 FRONT AXLE (76)
F32 GEAR SHIFTING (24)
F33‑V1 REAR AXLE (73)
F33‑V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER’S MANUAL(German) (1)
F38‑B OWNER\'S MANUAL(French) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F40 TOWBAR (4)
F41‑V3 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN CABLE9CSV-150100-D100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 3 | Cena 131 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150525-2000-M1 |
Počet 4 | Cena 145 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 7 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 5 | Cena 58,08 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky TIE BAND ZDG4.7x1949DS#-150009-6100-M1 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 7 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ELECTRIC HORN5020-150700 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Řídící jednotka ECU9DSV-001000-8003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 1 | Cena 1 567 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HIGH VOLTAGE CABLE0GR0-178000-10000 |
Počet 1 | Cena 436 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STARTER RELAY9CR6-150310 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky 30A FUSE806A-151308 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NEGATIVE WIRE, BATTERY9DS#-150210-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky POSITIVE WIRE, BATTERY9DS#-150230-6002 |
Počet 1 | Cena 580 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GEL BATTERY31023004 |
Počet 1 | Cena 5 803 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BELT,BETTERY9060-152100 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky USB OUTPUT SOCKET ASSY9DSV-151200-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky POWER OUTLET SOCKET ASSY9DSV-150500-6R01 |
Počet 1 | Cena 828 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SCREW M5x3030105-050030410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky TRAILER POWER SOCKET9DQV-151300-3101 |
Počet 1 | Cena 2 541 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky TRAILER POWER SOCKET9DQV-151300-3100-10 |
Počet 1 | Cena 1 437 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REGULATOR9DSV-151000-4000 |
Počet 1 | Cena 6 369 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BRACKET ASSY, STEPPER MOTOR9GQA-030010-30000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky EXHAUST PIPE,STEEPING MOTOR9GQA-001002 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky CLAMP A1830601-118010 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky STEEPING MOTOR ASSY.0GQ0-175000 |
Počet 1 | Cena 3 134 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky INLET PIPE,STEEPING MOTOR9GQA-001001 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky Přerušovač blinkrů9DSV-161000-A200 |
Počet 1 | Cena 886 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky FUSE 50ACFC#-150008-4500 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky CABLE, STARTER MOTOR9CS#-150220-6701 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky NEGATIVE CABLE, STARTER MOTOR9CS#-150250-6700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 39 |
Název součástky Kód součástky MOUNTING PLATE,FUSE BOX9DS#-030501-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky CAP, DIAGNOSIS CONNECTOR5BY0-150304 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky FUSE (40A)9CR6-103501 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky PLUG, T-BOX CONNECTORCFCV-156103-2000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena cena není stanovena | není skladem |
