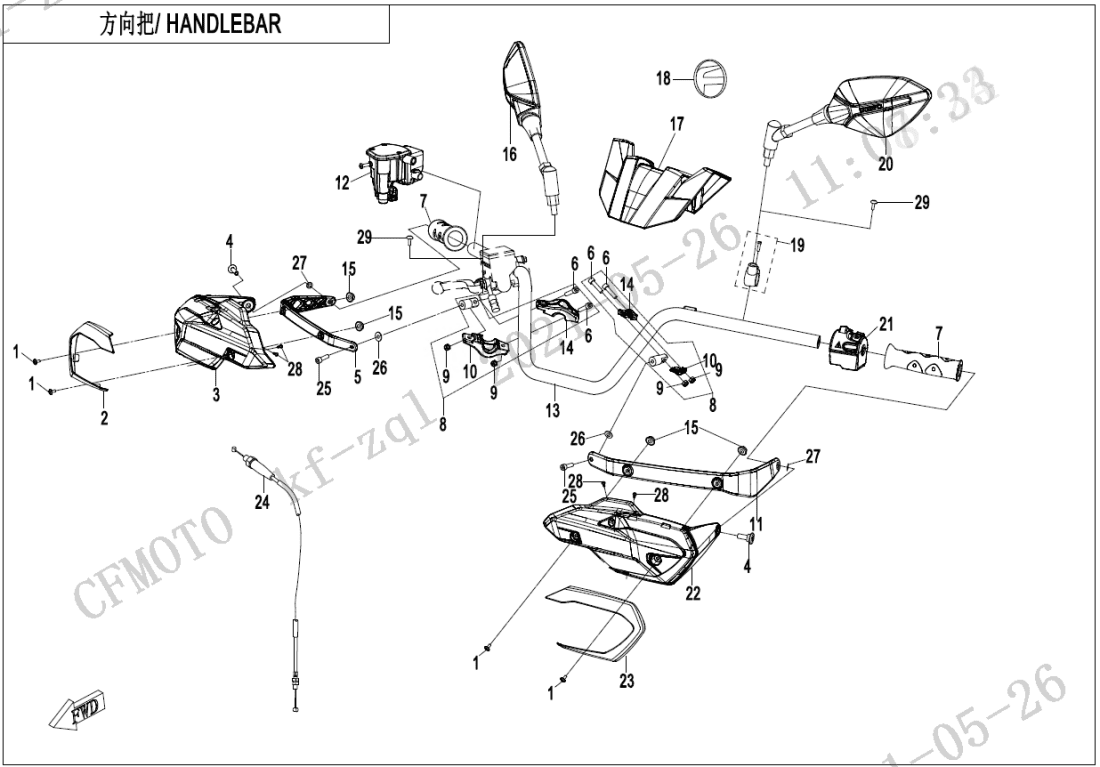

F10‑1-V3 HANDLEBAR
F00‑1 CVT AIR PIPE@^SIDE COVER (16)
F00‑3-V2 AIR INJECTED SYSTEM (15)
F01‑V2 LOCK KIT (2)
F02‑V3 MUFFLER (41)
F03‑V3 FRAME (37)
F03‑V4 FRAME (39)
F04‑1-V2 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (43)
F04‑3-V2 MIDDLE PLASTICS (20)
F04‑4 MIDDLE PLASTICS (34)
F04‑5-V2 REAR PLASTICS (19)
F04‑6 REAR PLASTICS (25)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05‑V2 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08‑A-V2 BRAKE SYSTEM(RH PARKING) (40)
F08‑A-V3 BRAKE SYSTEM(RH PARKING) (43)
F08‑B-V2 BRAKE SYSTEM(LH PARKING) (40)
F08‑B-V3 BRAKE SYSTEM(LH PARKING) (40)
F10‑1-V3 HANDLEBAR (41)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (31)
F11 REAR WHEEL (12)
F12 FUEL TANK (25)
F13 SEAT (15)
F14 RACK (12)
F15‑1-V1 ELECTRIC SYSTEM (48)
F15‑1-V2 ELECTRIC SYSTEM (48)
F15‑1-V3 ELECTRIC SYSTEM (52)
F15‑2 TOWING WINCH (13)
F16 LIGHTS (14)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (28)
F19‑1-A DECAL KITS(MAGMA RED) (11)
F19‑1-B DECAL KITS(NEBULA BLACK) (11)
F19‑1-C DECAL KITS(VELOCITY GREY) (11)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑1-E DECAL KITS(GRANITE RIDGE, VSX MIDNIGHT CAMO) (13)
F19‑1-F DECAL KITS(HUNTER GREEN) (11)
F19‑2 WARNING DECAL (17)
F20 TOOLS (2)
F23‑A BUMPER @^ CAB FRAME (15)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (18)
F31‑V2 FRONT AXLE (76)
F32 GEAR SHIFTING (24)
F33‑V1 REAR AXLE (73)
F33‑V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER’S MANUAL(German) (1)
F38‑B OWNER\'S MANUAL(French) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F40 TOWBAR (4)
F41‑V3 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky INNER HEX SCREW M6x166NQ#-000206-6001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO PLATE, RH HAND GUARD9AWA-101302-0RM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(RH), TRUE TIMBER CAMO9AWA-101302-0RE00 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO PLATE, RH HAND GUARD VELOCITY GREY9AWA-101302-0HC00 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(RH), NEBULA BLACK9AWA-101302-0BM00 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH HAND GUARD DECO PLATE9AWA-101302-0RJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Pravý lem krytu řidítek GRANITE RIDGE9AWA-101302-0BQ00 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH HAND GUARD DECO PLATE9AWA-101302-0BU00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HAND GUARD, RH9AWA-101301-10000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky HANDGUARD LEVER, RH9AWA-101303-10000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M6x2230102-060022810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RUBBER SLEEVE, HAND GRIP9DQV-100005-3000 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BRACKET ASSY9AWA-101230-10000 |
Počet 2 | Cena 450 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M630224-060810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PRESS COVER ，BRACKET9CR6-101204-10000 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HANDGUARD LEVER, LH9AWA-101203-20000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky 2WD/4WD SWITCH ASSY9DSV-169080-D100 |
Počet 1 | Cena 3 282 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Řidítka9DSV-101100-6K01 |
Počet 1 | Cena 1 634 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SEAT, BRACKET9CR6-101202-10000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Matice30206-060570 Alternativy: 30206-060510 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR VIEW MIRROR ASSY, RH9AY0-200300 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky UPPER GUARD, HANDLEBAR9DSV-101001-6K00 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CFMOTO STICKER9AWV-190001-2E00 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MOUNTING SEAT, REAR VIEW MIRROR9CRV-080400-2400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR VIEW MIRROR ASSY, LH9AY0-200200 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, LH9DSV-166000-6J00-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky HAND GUARD, LH9AWA-101201-10000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Levý lem krytu řidítek GRANITE RIDGE9AWA-101202-0BQ00 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(LH), TRUE TIMBER CAMO9AWA-101202-0RE00 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DECO PLATE, LH HAND GUARD VELOCITY GREY9AWA-101202-0HC00 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(LH), NEBULA BLACK9AWA-101202-0BM00 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky LH HAND GUARD DECO PLATE9AWA-101202-0BU00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky LH HAND GUARD DECO PLATE9AWA-101202-0RJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DECO PLATE, LH HAND GUARD9AWA-101202-0RM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky THROTTLE CABLE9CR6-105000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky INNER HEX SCREW M6x206NQ#-000203-6001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Podložka30305-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420095010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky M8 RUBBER PLUG9010-080004 |
Počet 2 | Cena 43,52 Kč |
