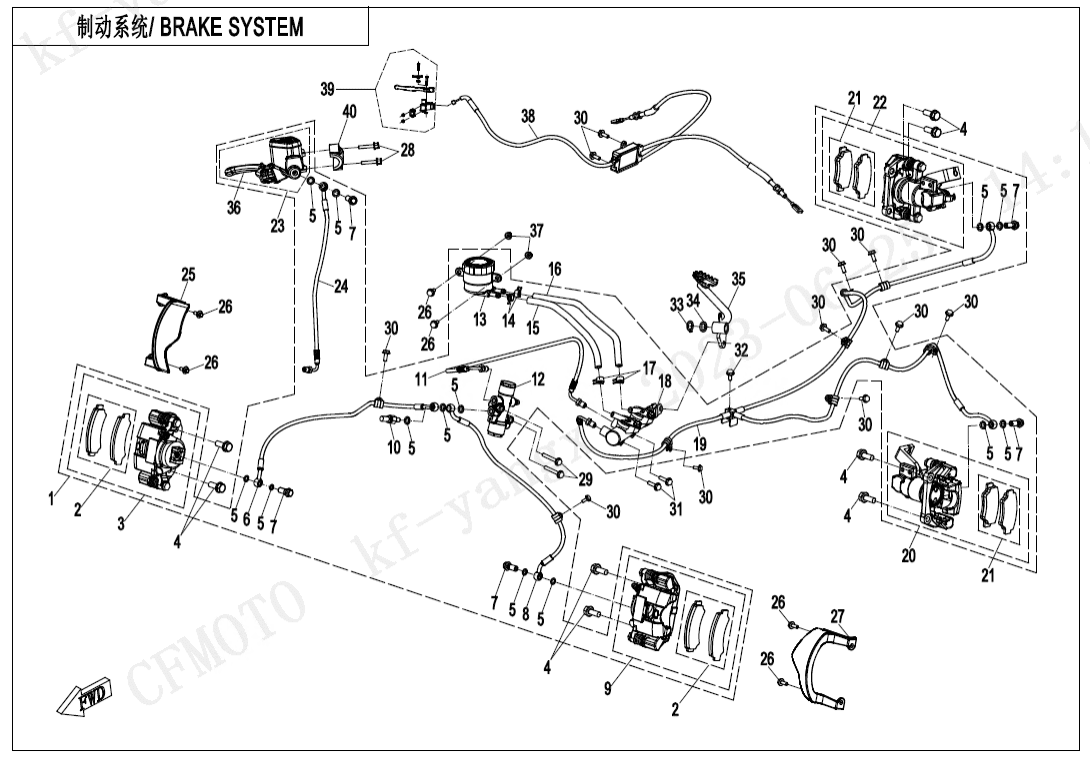

F08‑B-V2 BRAKE SYSTEM(LH PARKING)
F00‑1 CVT AIR PIPE@^SIDE COVER (16)
F00‑3-V2 AIR INJECTED SYSTEM (15)
F01‑V2 LOCK KIT (2)
F02‑V3 MUFFLER (41)
F03‑V3 FRAME (37)
F03‑V4 FRAME (39)
F04‑1-V2 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (43)
F04‑3-V2 MIDDLE PLASTICS (20)
F04‑4 MIDDLE PLASTICS (34)
F04‑5-V2 REAR PLASTICS (19)
F04‑6 REAR PLASTICS (25)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05‑V2 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08‑A-V2 BRAKE SYSTEM(RH PARKING) (40)
F08‑A-V3 BRAKE SYSTEM(RH PARKING) (43)
F08‑B-V2 BRAKE SYSTEM(LH PARKING) (40)
F08‑B-V3 BRAKE SYSTEM(LH PARKING) (40)
F10‑1-V3 HANDLEBAR (41)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (31)
F11 REAR WHEEL (12)
F12 FUEL TANK (25)
F13 SEAT (15)
F14 RACK (12)
F15‑1-V1 ELECTRIC SYSTEM (48)
F15‑1-V2 ELECTRIC SYSTEM (48)
F15‑1-V3 ELECTRIC SYSTEM (52)
F15‑2 TOWING WINCH (13)
F16 LIGHTS (14)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (28)
F19‑1-A DECAL KITS(MAGMA RED) (11)
F19‑1-B DECAL KITS(NEBULA BLACK) (11)
F19‑1-C DECAL KITS(VELOCITY GREY) (11)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑1-E DECAL KITS(GRANITE RIDGE, VSX MIDNIGHT CAMO) (13)
F19‑1-F DECAL KITS(HUNTER GREEN) (11)
F19‑2 WARNING DECAL (17)
F20 TOOLS (2)
F23‑A BUMPER @^ CAB FRAME (15)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (18)
F31‑V2 FRONT AXLE (76)
F32 GEAR SHIFTING (24)
F33‑V1 REAR AXLE (73)
F33‑V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER’S MANUAL(German) (1)
F38‑B OWNER\'S MANUAL(French) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F40 TOWBAR (4)
F41‑V3 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Brzdový systém9CSV-081000-6H00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY7020-0810B0 |
Počet 2 | Cena 1 059 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT BRAKE CALIPER ASSY, RH9CR3-081200-10000 |
Počet 1 | Cena 5 629 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub30006-102030810 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Podložka901B-080102 Alternativy: 0010-060010 |
Počet 13 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RH FRONT BRAKE FULID HOSE9DS#-081020-6000 |
Počet 1 | Cena 1 204 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BANJO BOLT7020-081004 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LH FRONT BRAKE FULID HOSE9DS#-081010-6000 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FRONT BRAKE CALIPER ASSY, LH9CR3-081100-10000 |
Počet 1 | Cena 5 629 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HYDRAULIC SINDUCTIVE SWITCH7020-080010-40000 |
Počet 1 | Cena 812 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FRONT BRAKE FULID HOSE9DS#-081040-6000 |
Počet 1 | Cena 1 103 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HYDRAULICDISTRIBUTIONVALVE7020-081070 |
Počet 1 | Cena 1 668 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FLUID RESERVOIR7020-080150-1000 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP9010-080405 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HOSE 2,FLUID RESERVOIR9CR6-081002 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HOSE 1,FLUID RESERVOIR9CR6-081001 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PIPE CLIP, MASTER CYLINDER7020-081002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MASTER CYLINDER9CRB-081010 |
Počet 1 | Cena 3 134 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR BRAKE FLUID HOSE9CS#-081030-6401 |
Počet 1 | Cena 4 976 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR BRAKE CALIPER,LH7020-081050-10000 |
Počet 1 | Cena 9 503 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky REAR BRAKE PAD ASSY7020-0810A0 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky REAR BRAKE CALIPER, RH7020-081060-10000 |
Počet 1 | Cena 9 503 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky MASTER CYLINDER ASSY., RH HAND BRAKE9AY0-081200 |
Počet 1 | Cena 3 337 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BRAKE FLUID HOSE, LH HAND BRAKE9AY0-081010 |
Počet 1 | Cena 1 654 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky GUARD, FRONT RH CV JOINT9DS#-080002-6001 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky GUARD, FRONT LH CV JOINT9DS#-080001-6001 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky INNER HEX SCREW M6×2030102-060020870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M6x4530006-060045810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1430801-01405 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30306-140112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky PEDAL, BRAKE9CRB-080100 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Brzdová páčka9AY0-081225 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky BRAKE CABLE ,PARKING9CRB-082100 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky PARKING BRAKE LEVER9DSV-083010-6H00 |
Počet 1 | Cena 1 583 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky PRESS CAP, HAND BRAKE MASTER CYLINDER9AY0-080005 |
Počet 1 | Cena 174 Kč |
