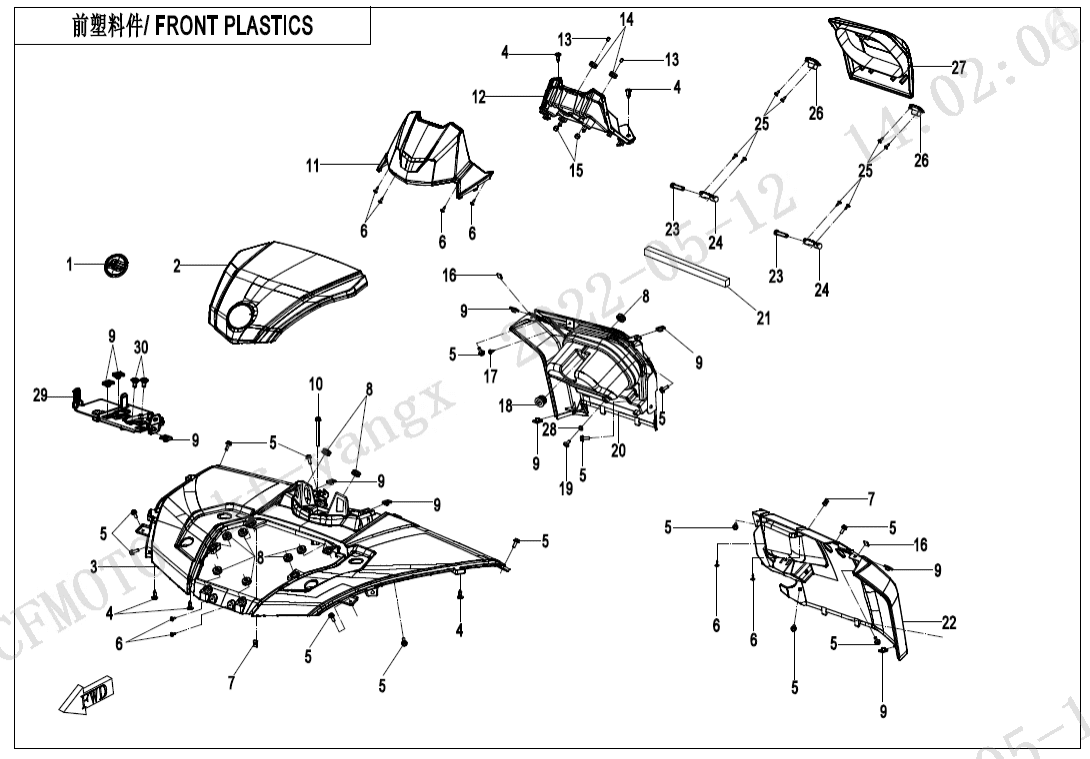

F04‑2 FRONT PLASTICS
F00‑1 CVT AIR PIPE@^SIDE COVER (16)
F00‑3-V2 AIR INJECTED SYSTEM (15)
F01‑V2 LOCK KIT (2)
F02‑V3 MUFFLER (41)
F03‑V3 FRAME (37)
F03‑V4 FRAME (39)
F04‑1-V2 FRONT PLASTICS (26)
F04‑2 FRONT PLASTICS (43)
F04‑3-V2 MIDDLE PLASTICS (20)
F04‑4 MIDDLE PLASTICS (34)
F04‑5-V2 REAR PLASTICS (19)
F04‑6 REAR PLASTICS (25)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05‑V2 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08‑A-V2 BRAKE SYSTEM(RH PARKING) (40)
F08‑A-V3 BRAKE SYSTEM(RH PARKING) (43)
F08‑B-V2 BRAKE SYSTEM(LH PARKING) (40)
F08‑B-V3 BRAKE SYSTEM(LH PARKING) (40)
F10‑1-V3 HANDLEBAR (41)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (31)
F11 REAR WHEEL (12)
F12 FUEL TANK (25)
F13 SEAT (15)
F14 RACK (12)
F15‑1-V1 ELECTRIC SYSTEM (48)
F15‑1-V2 ELECTRIC SYSTEM (48)
F15‑1-V3 ELECTRIC SYSTEM (52)
F15‑2 TOWING WINCH (13)
F16 LIGHTS (14)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (28)
F19‑1-A DECAL KITS(MAGMA RED) (11)
F19‑1-B DECAL KITS(NEBULA BLACK) (11)
F19‑1-C DECAL KITS(VELOCITY GREY) (11)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑1-E DECAL KITS(GRANITE RIDGE, VSX MIDNIGHT CAMO) (13)
F19‑1-F DECAL KITS(HUNTER GREEN) (11)
F19‑2 WARNING DECAL (17)
F20 TOOLS (2)
F23‑A BUMPER @^ CAB FRAME (15)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (18)
F31‑V2 FRONT AXLE (76)
F32 GEAR SHIFTING (24)
F33‑V1 REAR AXLE (73)
F33‑V2 REAR AXLE(WITH DIFFERENTIAL) (75)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER’S MANUAL(German) (1)
F38‑B OWNER\'S MANUAL(French) (1)
F38‑C OWNER\'S MANUAL(EU168) (1)
F40 TOWBAR (4)
F41‑V3 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CFMOTO LOGO5ASV-190001-6000 |
Počet 1 | Cena 740 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT TOP COVER9DSV-041024-6K00-0RM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT TOP COVER VELOCITY GREY9DSV-041024-6K00-0HC00 |
Počet 1 | Cena 1 728 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT TOP COVER TRUE TIMBER CAMO9DSV-041024-6K00-0RE00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT TOP COVER9DSV-041024-6K00-0RJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT TOP COVER9DSV-041024-6K00-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT PANEL9DSV-041024-6K00-0P800 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT TOP COVER9DSV-041024-6K00-0BQ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT FENDER9DSV-041021-6K00-0RM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT FENDER TRUE TIMBER CAMO9DSV-041021-6K00-0RE00 |
Počet 1 | Cena 10 135 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT FENDER VELOCITY GREY9DSV-041021-6K00-0HC00 |
Počet 1 | Cena 10 135 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT FENDER9DSV-041021-6K00-0RJ00 |
Počet 1 | Cena 8 276 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT FENDER9DSV-041021-6K00-0BM00 |
Počet 1 | Cena 5 430 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT FENDER9DSV-041021-6K00-0P800 |
Počet 1 | Cena 5 358 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT FENDER9DSV-041021-6K00-0BQ00 |
Počet 1 | Cena 3 252 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 9 | Cena 29,04 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x7030006-060070810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DECO PLATE, DASHBOARD COVER9DS#-041023-6001 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky COVER, DASHBOARD9DSV-041022-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DASHBOARD COVER9DSV-041022-6003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky DAMPER RUBBER6090-040302 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BUCKLE COMP.6NT1-041510 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330110-481130010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RUBBER PLUG6KJ0-030503 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky INNER HEX SCREW M6x126KM#-040702-8000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky TRUNK9DS#-041035-6001 |
Počet 1 | Cena 2 060 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky WATER-PROOF STRAP, FRONT STORAGE CASE9DS#-043065-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FRONT LH GUARD9DS#-041033-6002 |
Počet 1 | Cena 841 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky HINGE SHAFT,TRUNK9030-040013 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky COVER,HINGE SHAFT9030-040014 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1630110-420160010 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky HINGE SEAT,TRUNK9030-040012 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky COVER, FRONT TRUNK9DS#-041036-6000 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BRACKET, FLASHER9DQV-044013-3001 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč |
