F03-V3 FRAME | Journeyman CZ

EU5 (2024)-L

CF600AU‑3LF

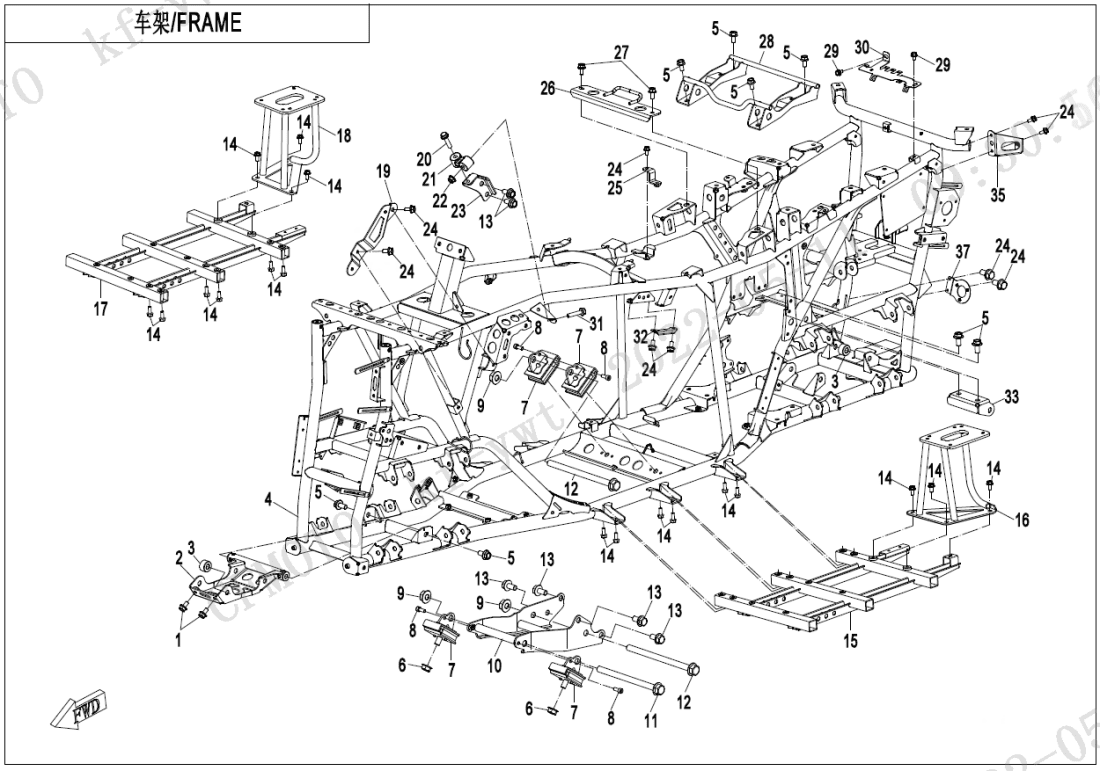

F03‑V3 FRAME F00‑1 CVT AIR PIPE@^SIDE COVER (16) F00‑3-V2 AIR INJECTED SYSTEM (15) F01‑V2 LOCK KIT (2) F02‑V3 MUFFLER (41) F03‑V3 FRAME (37) F03‑V4 FRAME (39) F04‑1-V2 FRONT PLASTICS (26) F04‑2 FRONT PLASTICS (43) F04‑3-V2 MIDDLE PLASTICS (20) F04‑4 MIDDLE PLASTICS (34) F04‑5-V2 REAR PLASTICS (19) F04‑6 REAR PLASTICS (25) F04‑7-V3 BOTTOM PLASTICS (15) F04‑8 BOTTOM PLASTICS (13) F05‑V2 FRONT SUSPENSION (20) F06 REAR SUSPENSION (24) F07 FRONT WHEEL (12) F08‑A-V2 BRAKE SYSTEM(RH PARKING) (40) F08‑A-V3 BRAKE SYSTEM(RH PARKING) (43) F08‑B-V2 BRAKE SYSTEM(LH PARKING) (40) F08‑B-V3 BRAKE SYSTEM(LH PARKING) (40) F10‑1-V3 HANDLEBAR (41) F10‑2-A‑V2 STEERING SYSTEM (26) F10‑2-B‑V2 STEERING SYSTEM(EPS) (31) F11 REAR WHEEL (12) F12 FUEL TANK (25) F13 SEAT (15) F14 RACK (12) F15‑1-V1 ELECTRIC SYSTEM (48) F15‑1-V2 ELECTRIC SYSTEM (48) F15‑1-V3 ELECTRIC SYSTEM (52) F15‑2 TOWING WINCH (13) F16 LIGHTS (14) F17 DASHBOARD (3) F18 COOLING SYSTEM (28) F19‑1-A DECAL KITS(MAGMA RED) (11) F19‑1-B DECAL KITS(NEBULA BLACK) (11) F19‑1-C DECAL KITS(VELOCITY GREY) (11) F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9) F19‑1-E DECAL KITS(GRANITE RIDGE, VSX MIDNIGHT CAMO) (13) F19‑1-F DECAL KITS(HUNTER GREEN) (11) F19‑2 WARNING DECAL (17) F20 TOOLS (2) F23‑A BUMPER @^ CAB FRAME (15) F27 FRONT CV SHAFT (3) F28 REAR CV SHAFT (4) F30 DRIVETRAIN SYSTEM (18) F31‑V2 FRONT AXLE (76) F32 GEAR SHIFTING (24) F33‑V1 REAR AXLE (73) F33‑V2 REAR AXLE(WITH DIFFERENTIAL) (75) F36 FUEL VAPORIZATION SYSTEM (14) F38‑A OWNER’S MANUAL(German) (1) F38‑B OWNER\'S MANUAL(French) (1) F38‑C OWNER\'S MANUAL(EU168) (1) F40 TOWBAR (4) F41‑V3 AIR FILTER ASSY. (15)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky BOLT M8x14 30006-080014810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky BRACKET, FRONT GEAR CASE 9DS#-030100-6001	Počet 1	Cena 784 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky BUSHING, FRONT GEAR CASE 9AWA-030002	Počet 2	Cena 58,03 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky FRAME ASSY 9CSV-031000-A000-01	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 05	Název součástky Kód součástky Šroub 30006-102020810	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky DAMPING BLOCK, ENGINE 9DQV-000300-3000	Počet 4	Cena 653 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky INNER HEX SCREW M6x16 30102-060016810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky Matice 30204-122810	Počet 3	Cena 14,51 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky FRONT BRACKET,ENGINE 9CR6-001100-20000	Počet 1	Cena 725 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky Šroub 30006-122170810	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 12	Název součástky Kód součástky Šroub 30006-122180810	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 13	Název součástky Kód součástky Šroub 30006-103020810	Počet 6	Cena 29,02 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky BOLT M8x20 30006-080020810	Počet 18	Cena 14,51 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky BRACKET, LH FOOTREST 9CS#-030300-6401	Počet 1	Cena 2 483 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky BRACKET, LH PEDAL 9CS#-030500-6400	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 17	Název součástky Kód součástky BRACKET, RH FOOTREST 9CS#-030400-6401	Počet 1	Cena 2 483 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky BRACKET, RH PEDAL 9CS#-030600-6400	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 19	Název součástky Kód součástky BRACKET, EPS CONTROLLER 9DS#-030070-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 20	Název součástky Kód součástky BOLT M8x35 30006-080035810	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky CONNECTING PARTS, ENGINE UPPER BRACKET 7020-000160	Počet 1	Cena 290 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky NUT M8 30204-080810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky UPPER BRACKET, ENGINE 9DS#-030040-6001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 24	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 11	Cena 14,51 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky CONNECTING BRACKET, AIR FILTER 9DR8-035070-20000	Počet 1	Cena 189 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky BRACKET, FRONT SEAT 9DS#-030020-6000	Počet 1	Cena 508 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky Šroub 30006-080016810	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky BRACKET, REAR SEAT 9CS#-030100-6400	Počet 1	Cena 2 626 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky Šroub 30006-060010810	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky LOCKING PLATE 4, WIRE CONNECTOR 9DSV-030081-6K00	Počet 1	Cena 145 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky Šroub 30006-080040810	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 32	Název součástky Kód součástky PRESSING PLATE III, WIRE CONNNECTOR 9DS#-030091-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 33	Název součástky Kód součástky SUSPENSION BRACKET ASSY., REAR AXLE 9CRB-030010	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 34	Název součástky Kód součástky RH BRACKET, REAR TRUNK 9DS#-030504-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 35	Název součástky Kód součástky LH BRACKET, REAR TRUNK 9DS#-030503-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 36	Název součástky Kód součástky Podložka 30305-060112	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 37	Název součástky Kód součástky Držák zásuvky přívěsu 9DSV-030010-A000	Počet 1	Cena 116 Kč	ks
