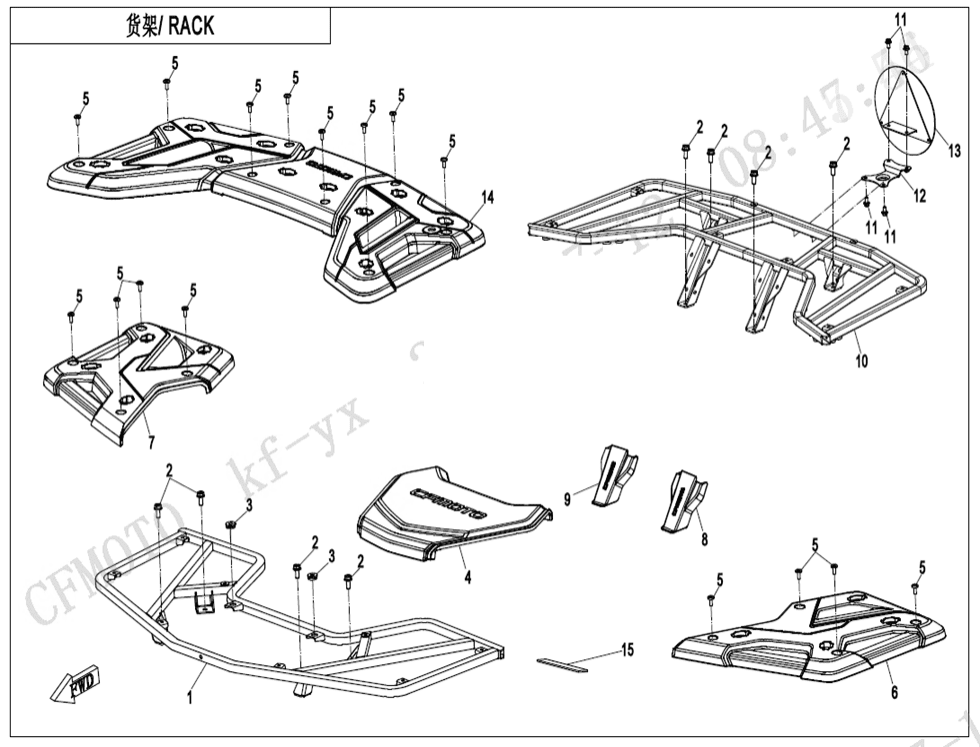

| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT RACK9DS#-141000-6001 |
Počet 1 | Cena 4 265 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COVER, FRONT MIDDLE RACK9DSV-140015-6K00 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INNER HEX SCREW M6x166NQ#-000206-6001 |
Počet 16 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT LH RACK COVER9DS#-140011-6001 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT RH RACK COVER9DS#-140012-6001 |
Počet 1 | Cena 1 111 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LH DECO COVER, REAR RACK BRACKET9DSV-042081-6K00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH DECO COVER, REAR RACK BRACKET9DSV-042082-6K00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR RACK ASSY9DSV-142000-6002 |
Počet 1 | Cena 4 632 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CONVERTING BRACKET, SPEED LIMIT PLATE9DS#-030050-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BRACKET, SPEED LIMIT LICENSE7020-140004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky COVER, REAR RACK9DSV-140013-6K00 |
Počet 1 | Cena 2 582 Kč | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPONGE STRIP 1, HEAT INSULATOR9060-038129 |
Počet 1 | Cena 29,02 Kč |
