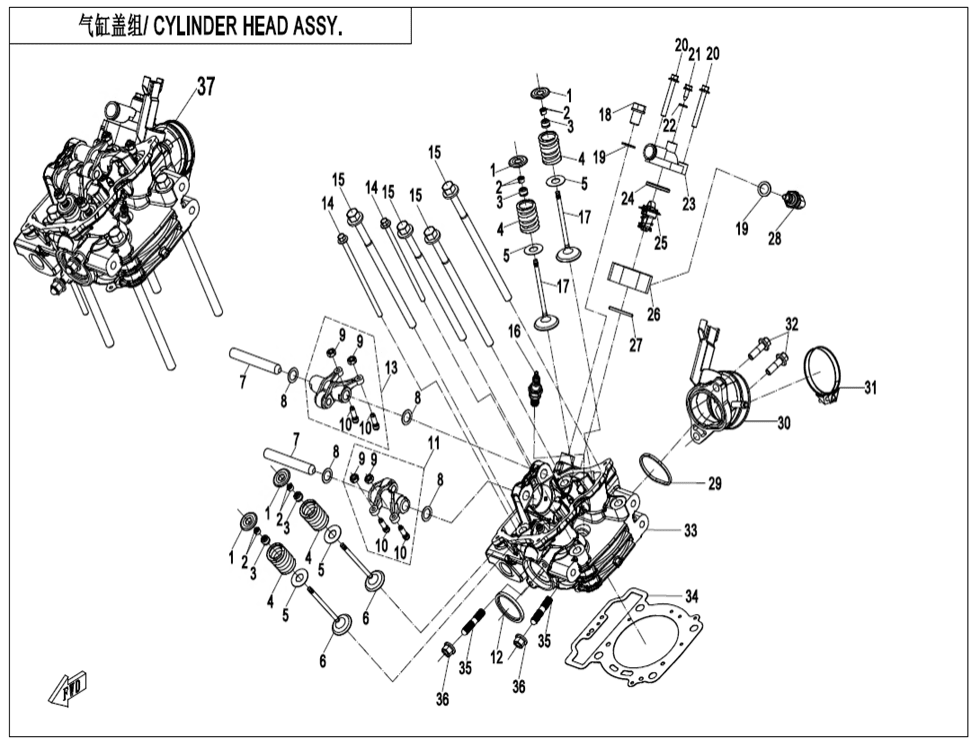

Hlava válce
Levý blok motoru (35)
Pravý blok motoru (21)
CVT blok (29)
Levý kryt motoru I (26)
Levý kryt motoru II (27)
Víko hlavy válce (5)
Hlava válce (38)
Tělo válce (12)
Vačková hřídel (8)
Stator (4)
Kliková hřídel a písty (11)
Variátor CVT (27)
Převodovka I (17)
Převodovka II (35)
Převodovka III (35)
Olejová pumpa (14)
Vodní pumpa (12)
Startér (8)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky UPPER SEAT, VALVE SPRING0800-022007 |
Cena 87,05 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LOCK CLIP, VALVE0800-022016 |
Cena 58,03 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAL RING, VALVE STEM0010-022500-10000 |
Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky VALVE SPRING0800-022006-10000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LOWER SEAT, VALVE SPRING0800-022008 |
Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky VALVE, EXHAUST0800-022005 |
Cena 406 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky ROCKER ARM SHAFT0800-022001 |
Cena 131 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WASHER 12.3×18.5×0.50800-022002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky ADJUST NUT,VALVE CLEARANCE0800-022506 |
Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ADJUST SCREW, VALVE CLEARANCE0800-022510 |
Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROCKER ARM ASSY, AIR EXHAUST0800-022600-20000 |
Cena 1 088 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Cena 87,05 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky ROCKER ARM ASSY, AIR INTAKE0800-022500-20000 |
Cena 1 045 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x1320GR0-022002-00001 |
Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT,CYLINDER0GR0-022001-10000 |
Cena 116 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ZAPALOVACÍ SVÍČKA0800-022800 |
Cena 300 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky VALVE, INTAKE0800-022004 |
Cena 406 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SCREW PLUG M12x1.50800-022015-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WASHER 12.2×18×1.50800-022014 |
Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M6x450180-013208-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SCREW ST5.5x1630132-550160030 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WASHER 5.3×11×1.50800-022011 |
Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky THERMOSTAT CAP0800-022013-10000 |
Cena 145 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SEAL RING0010-022802 |
Cena 29,02 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky THERMOSTAT0800-022700 |
Cena 450 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SEAT,THERMOSTAT0GR0-022003 |
Cena 160 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky O-Kroužek30502-028000N |
Cena 43,52 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky WATER TEMPERATURE SENSOR018B-022810 |
Cena 1 103 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky SEAL RING, MANIFOLD0800-025002 |
Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky SEAL RING, MANIFOLD080V-025002-1000 |
Cena 29,04 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FUEL INJECTOR SEAT0GQA-022900-20000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky CLAMP 5701A0-110005 |
Cena 116 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Šroub0130-011114-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CYLINDER HEAD ASSY0GSA-022100-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky GASKET, CYLINDER HEAD0800-022200-00002 |
Cena 566 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky STUD M8x420180-022003-00001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky FLANGE NUT M80010-011700-0010 Alternativy: 8010-020001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky CYLINDER HEAD SUB ASSY0GSA-022000 |
Cena cena není stanovena | není skladem |
