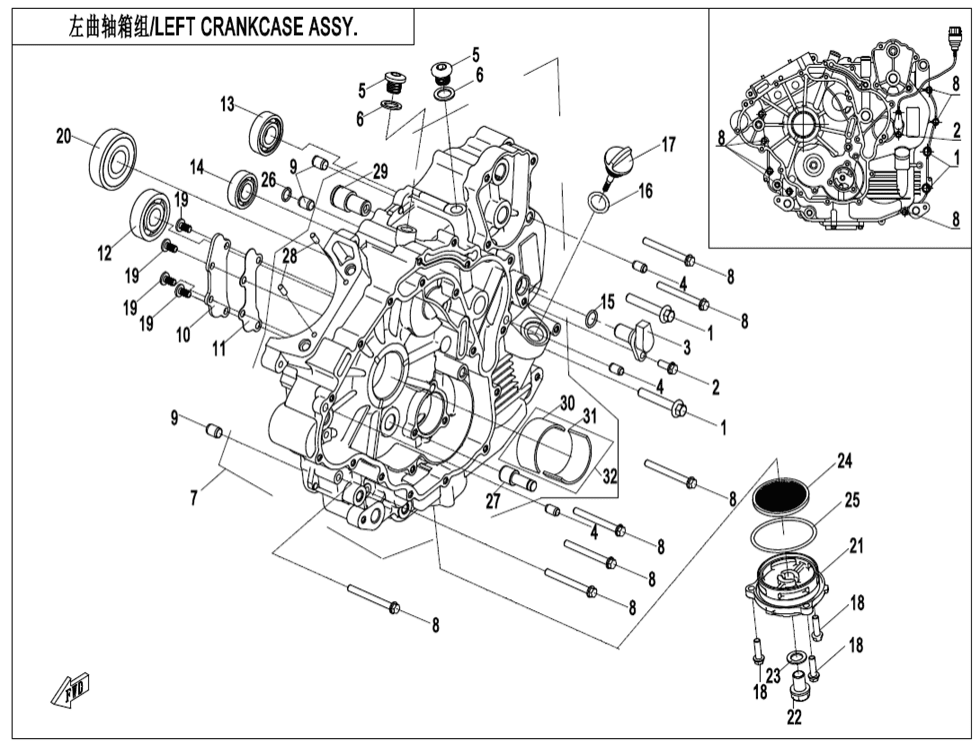

Levý blok motoru
Levý blok motoru (42)
Pravý blok motoru (29)
CVT blok (30)
Levý kryt motoru (29)
Víko hlavy válce (5)
Hlava válce (40)
Tělo válce (13)
Vačková hřídel (8)
Stator (4)
Kliková hřídel a písty (10)
Variátor CVT (27)
Převodovka I (18)
Převodovka II (36)
Převodovka III (36)
Převodovka IV (36)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (7)
Sada těsnění (2)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SPEED SENSOR0GR0-011020 |
Cena 1 683 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M14*1.5*120GR0-011003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky GASKET 140180-011006 |
Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LEFT CRANKCASE COMP.0GR0-011100 Alternativy: 0GR0-011100-00001 |
Cena 10 620 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LH CRANKCASE ASSY0GR0-011100-00001 |
Cena 10 620 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6×600010-011017-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky OIL RAIL COVER PLATE0GR0-011002 |
Cena 87,12 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PAPER WASHER, OIL RAIL0GR0-011004 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Ložisko30499-01700 |
Cena 435 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING 620330400-01704 |
Cena 392 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Ložisko30499-01500 |
Cena 203 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 13x201A0-013005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DIPSTICK, ENGINE OIL0GR0-011005 |
Cena 72,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub (vrut)30105-060012410 |
Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Ložisko30400-02201 |
Cena 421 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PLATE,OIL STRAINER0GR0-011001 |
Cena 377 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT PLUG, OIL DRAIN M12×1.5×150110-013005-0010 Alternativy: 0110-013005-00001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky WASHER 120010-021014 |
Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL STRAINER0GR0-011010 |
Cena 145 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky O-Kroužek30502-010000N |
Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky DUAL GEAR SHAFT,OIL PUMP0GR0-011102 |
Cena 218 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky INTERMEDIATE GEAR SHAFT, REVERSE0GR0-011103 |
Cena 189 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky PLAIN BEARING 1 THIN0800-011102-0001 Alternativy: 0800-011102-00011 |
Cena 116 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky PLAIN BEARING 1 THICK0800-011102-0002 Alternativy: 0800-011102-00021 |
Cena 131 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky PLAIN BEARING 1 RED@THIN0800-011102-00011 |
Cena 247 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky PLAIN BEARING 1 BLUE@THICK0800-011102-00021 |
Cena 247 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky PLAIN BEARING 2 THIN0800-011103-0001 Alternativy: 0800-011103-00011 |
Cena 116 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky PLAIN BEARING 2 THICK0800-011103-0002 Alternativy: 0800-011103-00021 |
Cena 131 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky PLAIN BEARING 2 RED@THIN0800-011103-00011 |
Cena 247 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky PLAIN BEARING 2 BLUE@THICK0800-011103-00021 |
Cena 247 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky MAIN PLAIN BEARING ASSY0800-0111A0 |
Cena 450 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky MAIN PLAIN BEARING ASSY0800-0111B0 Alternativy: 0800-0111B0-00001 |
Cena 450 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky PLAIN BEARING KIT, MAIN SHAFT RED0800-0111A0-00001 |
Cena 494 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky PLAIN BEARING KIT, MAIN SHAFT BLUE0800-0111B0-00001 |
Cena 494 Kč |
